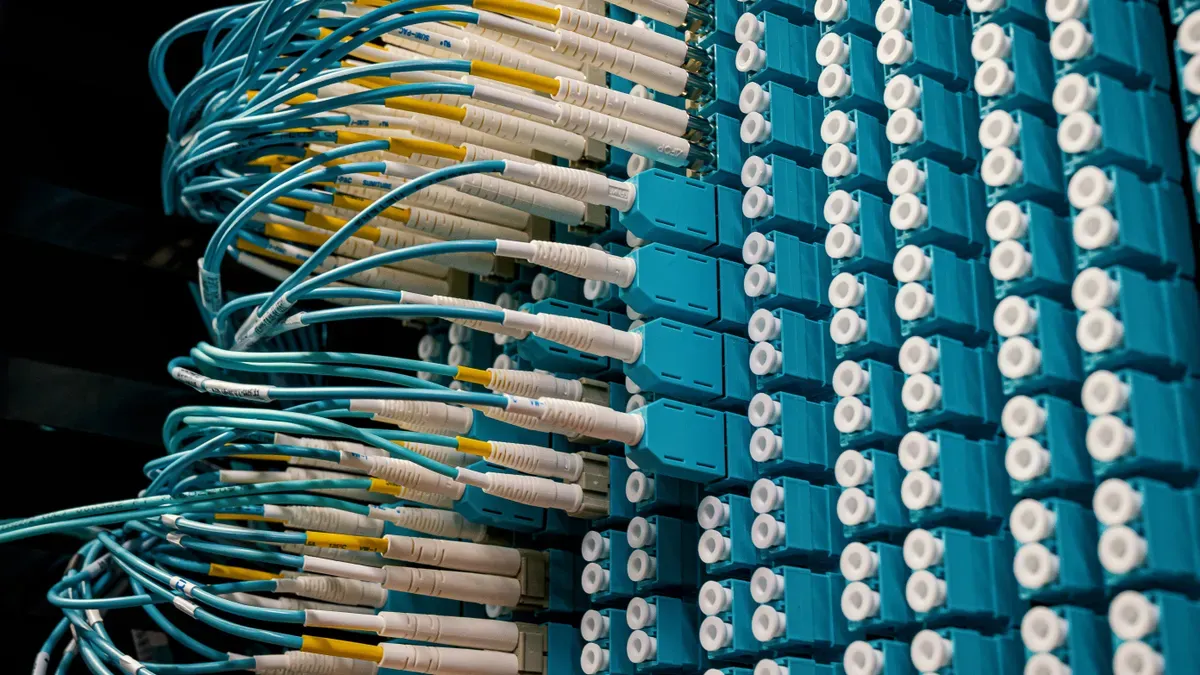

Una caja de terminación de fibra es una carcasa compacta donde terminan los cables de fibra óptica. Proporciona un punto de transición crítico entre los cables de entrada y los pigtails. Este dispositivo cumple una doble función: protege las delicadas conexiones de fibra de daños físicos, polvo, humedad y dobleces, a la vez que organiza los cables para facilitar el acceso y el mantenimiento. Sin esta caja, su red de fibra se vuelve vulnerable a fallos y desorganización. Estos hilos son extremadamente sensibles a la contaminación y a la tensión. Caja de terminación de fibra Las protege de estos peligros. Una caja de terminación de fibra también gestiona el almacenamiento del cable sobrante, lo que facilita el acceso para el empalme y el mantenimiento futuro. Sin ella, estas conexiones son propensas a microcurvaturas y pérdida de señal. Las redes de fibra óptica dependen de estas cajas para mantener la integridad de la señal y simplificar la resolución de problemas.
Las cajas de terminación de fibra protegen las delicadas conexiones de fibra del polvo, la humedad y las tensiones físicas.
Organizan los cables con almacenamiento de holgura y control del radio de curvatura para evitar la pérdida de señal.
Para garantizar una fiabilidad a largo plazo, elija la caja adecuada en función de la ubicación de instalación y la cantidad de fibras.
La inspección y limpieza periódicas de la caja garantizan el funcionamiento fiable de la red de fibra óptica.

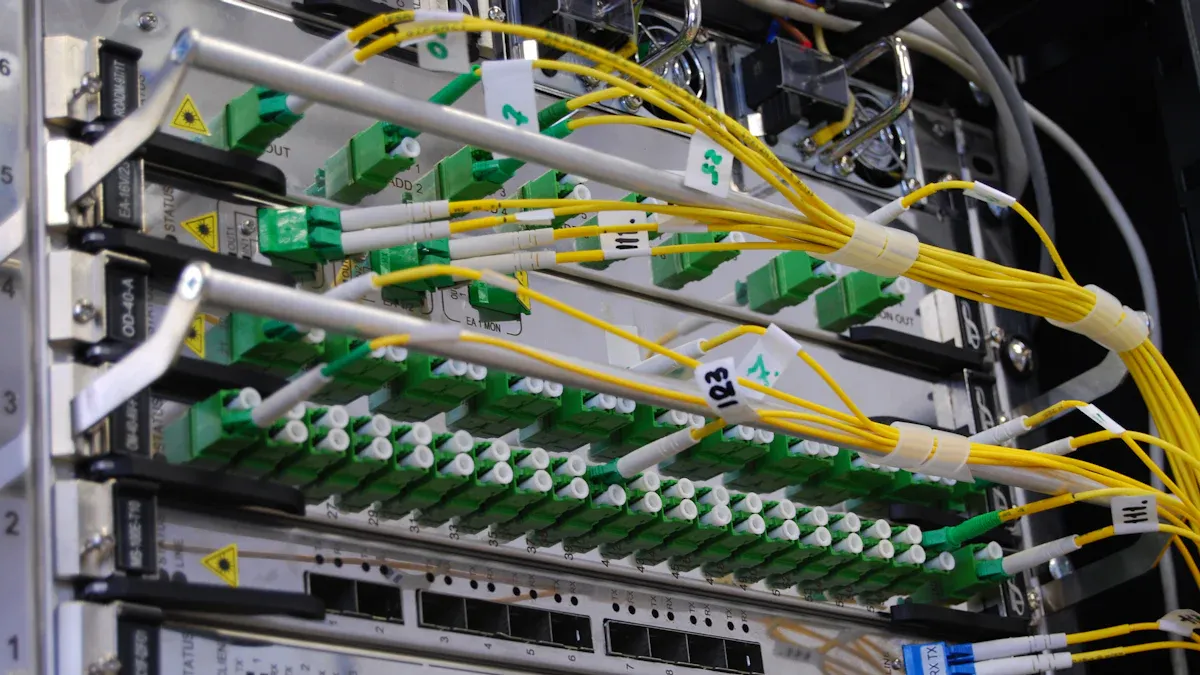

Una caja de terminación de fibra óptica cumple dos funciones de protección fundamentales: protege las delicadas fibras del entorno exterior y evita la tensión física que puede degradar la calidad de la señal. Comprender estos mecanismos de protección le ayudará a elegir la caja adecuada para su red.
La carcasa de una caja de terminación de fibra óptica crea una barrera contra el polvo, la humedad y los impactos. Los fabricantes utilizan materiales de alta resistencia para soportar condiciones adversas. Para instalaciones exteriores, es común encontrar cajas fabricadas con PC+ABS, un material resistente a la radiación UV y a los impactos físicos. El policarbonato y el polipropileno estabilizado contra los rayos UV también son opciones habituales para carcasas con clasificación IP65 o IP68. Las cajas para interiores suelen utilizar plástico ABS, que ofrece durabilidad y resistencia a los impactos a un menor coste.
El nivel de protección de la caja se define por su clasificación IP. La siguiente tabla muestra las principales diferencias entre las clasificaciones IP55 e IP65:
| Aspecto | IP55 | IP65 |
|---|---|---|
| Protección contra el polvo | Protegido contra el polvo (se permite la entrada limitada, no perjudicial). | Hermético al polvo (no se permite la entrada de objetos) |
| Protección contra el agua | Protegido contra chorros de agua (boquilla de 6,3 mm, 12,5 l/min) | Protección contra el agua idéntica |
| Diferencia primaria | Permite cierta entrada de polvo. | Completamente hermético al polvo |
Para entornos con mucho polvo, se recomienda una caja con clasificación IP65. El sellado en cada punto de entrada de cables es fundamental para evitar la entrada de humedad. Los fabricantes utilizan manguitos termorretráctiles o juntas de goma para crear una barrera hermética. Estos sellos impiden el paso del agua, la humedad y la condensación, incluso con fluctuaciones de temperatura. La caja también soporta temperaturas extremas, radiación UV y esfuerzos mecánicos. Se puede instalar en exteriores y protegerá la fibra de la lluvia, la sal y la contaminación.
Los cables de fibra óptica son extremadamente sensibles a la flexión. Una curva pronunciada provoca pérdida de señal y puede dañar permanentemente la fibra. Una caja de terminación de fibra evita esto gestionando el recorrido del cable dentro de la carcasa. La caja incluye limitadores de radio de curvatura y guías de cable que mantienen la fibra con una curvatura segura. Encontrará bobinas específicas para almacenar el exceso de fibra sin crear curvas pronunciadas.
La caja también proporciona alivio de tensión en los puntos de entrada del cable. Esto evita que el peso del cable o tirones accidentales ejerzan presión sobre las conexiones empalmadas. Dentro de la caja, el elemento de protección del conector de fibra asegura cada conector e impide su movimiento. Esto reduce el riesgo de microflexión que se produce cuando la fibra se comprime o se pinza.
Al controlar la trayectoria de la fibra y asegurar los conectores, la caja mantiene la integridad de la señal a lo largo del tiempo. Puede confiar en que la fibra dentro de la caja no sufrirá atenuación por tensión. Esto es especialmente importante en redes de fibra óptica, donde incluso una pequeña pérdida puede degradar el rendimiento. El diseño interno de la caja garantiza que la fibra permanezca protegida de fuerzas mecánicas, lo que permite que la red funcione de forma fiable durante años.

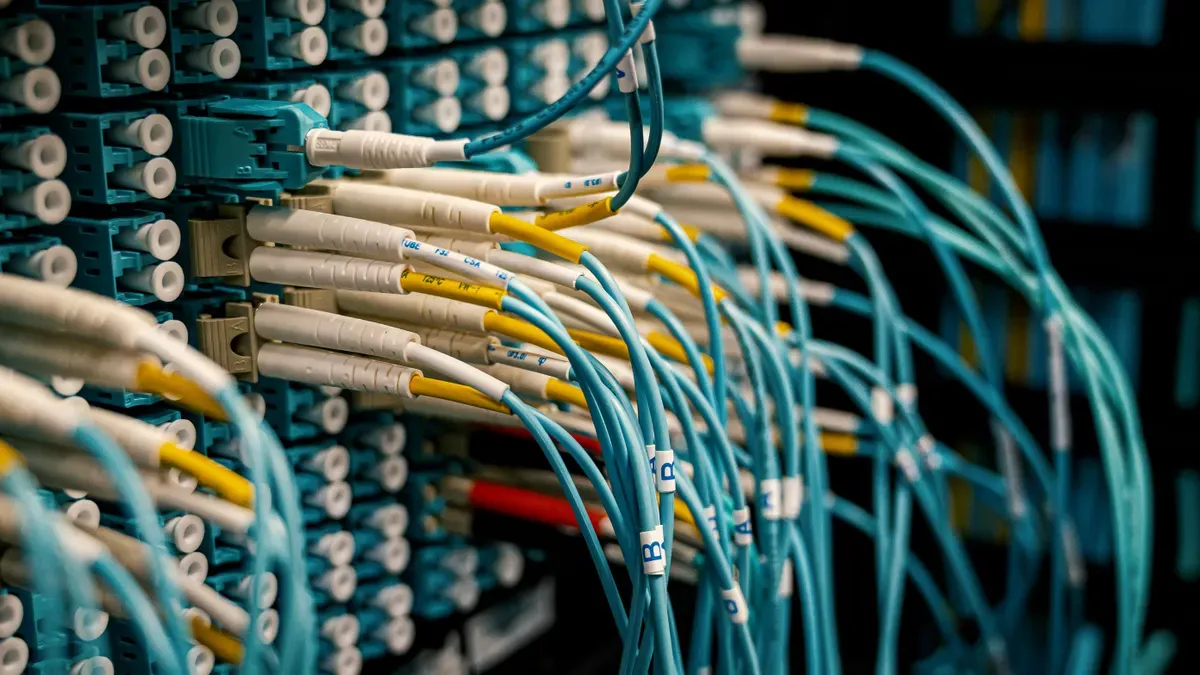

Una caja de terminación de fibra óptica hace mucho más que proteger las conexiones. Transforma un conjunto desordenado de cables en un sistema estructurado y accesible. Sin una organización adecuada, se producen enredos de cables, etiquetado confuso y conductos congestionados. Estos problemas aumentan el tiempo de resolución de problemas y generan calor, lo que reduce el rendimiento y acelera el desgaste. La caja soluciona este problema al servir como punto de transición entre el cable vertical y el cable horizontal que llega a cada unidad.
La gestión del cable sobrante determina si su instalación seguirá siendo funcional a lo largo del tiempo. Necesita suficiente fibra de reserva para realizar reparaciones o reubicar terminales sin tener que volver a tender el cable. La siguiente tabla muestra las longitudes de cable sobrante recomendadas para instalaciones interiores:
| Longitud floja | Objetivo |
|---|---|
| 20-30 pies | Reparaciones generales o reubicaciones (por ejemplo, cortes de cables, traslados de terminales). |
| +30 pies | Almacenado en los puntos de entrega futuros previstos para ahorrar mano de obra y materiales posteriormente. |
La caja incluye bandejas y canales de enrutamiento específicos para proteger la fibra enrollada. Deje entre 1 y 2 metros de holgura por punto de conexión para los bucles de servicio. Utilice las bandejas integradas en lugar de enrollar la fibra sin apretar dentro de la caja. Mantenga los latiguillos lo suficientemente largos para los bucles de servicio, pero lo suficientemente cortos para evitar el desorden. Asegúrese de que todas las conexiones sean accesibles para pruebas y mantenimiento.
La planificación de capacidad afecta directamente al almacenamiento de holgura. Consideremos un edificio de 38 unidades con 50 abonados proyectados. Se necesitan 4 módulos de divisores PLC de 1×16, lo que requiere 75 posiciones de empalme. Un gabinete de 96 puertos con 4 bandejas de 24 fibras proporciona 96 posiciones. Un gabinete de 48 puertos se llenaría inmediatamente, mientras que el de 96 puertos ofrece espacio para futuras ampliaciones. El número de puertos del adaptador determina las conexiones externas, pero la capacidad de empalme determina la cantidad de holgura que se debe almacenar. El espacio físico de enrutamiento es el verdadero cuello de botella: un gabinete con muchos puertos pero canales de enrutamiento deficientes no puede almacenar holgura de forma segura.
La tensión mecánica y la flexión pronunciada son modos de fallo que a menudo se subestiman. Los daños internos en los cables, causados por una flexión excesiva que supera el radio mínimo de curvatura, provocan problemas de conectividad intermitentes difíciles de diagnosticar sin un comprobador de cables. Prevenir estos daños mediante un enrutamiento adecuado y una correcta gestión de la holgura del cable resulta mucho más económico que intentar solucionar fallos inexistentes. Un exceso de holgura provoca enredos y obstrucciones en el flujo de aire; una holgura insuficiente genera tensión en las terminaciones.
La caja también simplifica el trabajo técnico de empalme y terminación. Caja de punto de terminación de fibra para interiores Proporciona un espacio organizado para el empalme por fusión. Las bandejas internas alojan y protegen los enlaces de fibra, e incluyen bandejas para empalmes de fibras fusionadas. El diseño incluye espacio para fibras sobrantes y terminadas, lo que facilita la gestión del cable sobrante. Los técnicos pueden acceder a las fibras rápidamente durante el mantenimiento sin interrumpir el servicio de red.
Un empalme por fusión de calidad suele alcanzar una pérdida inferior a 0,05 dB, lo que refleja la precisión de las empalmadoras de fusión modernas. Para empalmes por fusión monomodo, la pérdida típica es de 0,15 dB por empalme, según las directrices de la FOA. Estas conexiones de baja pérdida requieren entornos limpios y protegidos, precisamente lo que proporciona esta caja. Los compartimentos seguros para conectores ópticos, adaptadores y bandejas de empalme simplifican considerablemente las tareas de terminación.
Las causas comunes de un cableado desorganizado incluyen la falta de etiquetado claro, el hacinamiento de cables en espacios reducidos y el doblado que excede las especificaciones de radio de curvatura mínimo. La torsión o el doblado durante la instalación, el apriete excesivo de las bridas que comprimen la fibra y la tensión de tracción excesiva también generan problemas. Una caja de terminación de fibra bien organizada previene estos inconvenientes mediante un enrutamiento estructurado y un alivio de tensión. Esta organización mantiene sus redes de fibra óptica funcionando de manera confiable y simplifica el mantenimiento futuro. Ya sea que utilice una caja de terminación de fibra compacta para interiores en una instalación doméstica o una caja más grande para un edificio de apartamentos, una organización adecuada garantiza un rendimiento a largo plazo.
Para seleccionar la caja de conexiones adecuada, es necesario evaluar el entorno, las limitaciones de instalación y la cantidad de fibras. La elección correcta previene fallas prematuras y simplifica futuras actualizaciones. Tenga en cuenta estos aspectos clave antes de comprar cajas de terminación de fibra.
El entorno de instalación determina el grado de protección necesario. Las cajas de terminación de fibra para interiores son ideales para espacios protegidos como armarios de servicio y salas de datos. Estas unidades utilizan plástico ABS ligero y cuentan con grados de protección IP más bajos (IP20–IP40), ya que no están expuestas a la humedad ni al polvo. Las cajas de terminación de fibra para exteriores requieren una construcción mucho más robusta. Utilizan compuestos de PC+ABS o PP+GF diseñados para resistir la radiación UV, temperaturas extremas e impactos físicos. Estas cajas cuentan con grados de protección IP55 a IP68 e incluyen juntas de sellado completas.
La siguiente tabla compara las diferencias clave:
| Factor ambiental | Requisito para interiores | Requisito para exteriores |
|---|---|---|
| Clasificación IP | IP20–IP40 | IP55–IP68 |
| resistencia a los rayos UV | No es necesario | Requerido |
| Caza de focas | Básico | Completamente sellado con juntas. |
| Punto de fusión del material | No se requiere nada especial. | ≥120°C |
Para ubicaciones sumergidas o propensas a inundaciones, se necesitan cajas de terminación de fibra óptica para exteriores con clasificación IP68. Estas unidades superan las pruebas de inmersión EN 60529 y ofrecen una fiabilidad a largo plazo. Las cajas de plástico IP65 tienen un precio inicial más bajo, pero las cajas metálicas IP68 pueden ofrecer un coste total de propiedad un 37 % menor en diez años debido a la menor necesidad de reemplazos y reparaciones.
La infraestructura disponible determina si se eligen cajas de terminación de fibra para montaje en pared o en rack. Las unidades de montaje en pared admiten de 12 a 144 fibras y solo requieren montantes o un panel posterior. Son ideales para edificios antiguos, armarios de servicios y proyectos de modernización donde no hay espacio para racks. Las cajas de terminación de fibra para montaje en rack se adaptan a racks estándar EIA-310 de 19 pulgadas y admiten de 144 a más de 864 fibras mediante casetes modulares. Los centros de datos y los distribuidores principales prefieren estas unidades por su escalabilidad e integración con los gestores de cables.
| Criterios | Montaje en pared | Montaje en rack |
|---|---|---|
| Capacidad de fibra | 12–144 fibras | 144–864+ fibras |
| Infraestructura | Montantes de pared/tablero trasero | Rack EIA-310 |
| Escalabilidad | Limitado | Alto (modular) |
| Implementación ideal | Pequeñas ramas, adaptaciones | Centros de datos, MDF |
Un despliegue típico de FTTH utiliza una caja de distribución óptica con entre 8 y 96 núcleos. Las cajas de pared para interiores suelen admitir entre 8 y 24 núcleos, mientras que las cajas más grandes admiten hasta 96. Ajuste la cantidad de núcleos según sus suscriptores actuales y el crecimiento previsto. Un bastidor de distribución óptica sirve a los puntos de agregación más grandes, mientras que una caja terminal de fibra gestiona la distribución a nivel de suscriptor. Elija en función de la arquitectura de su red y sus planes de expansión futuros.
Una caja de terminación de fibra óptica es la guardiana de la integridad de toda su red. Protege la delicada fibra de las amenazas ambientales y organiza las conexiones para facilitar el mantenimiento. Sin la protección adecuada, incluso las redes de fibra óptica de alta gama sufren fallos prematuros y costosos tiempos de inactividad.
Su selección impacta directamente en la estabilidad a largo plazo. Adapte la carcasa a su entorno de instalación y número de núcleos. Las instalaciones interiores requieren unidades ABS ligeras con sellado básico. Las implementaciones exteriores requieren una construcción robusta de PC+ABS con clasificación IP55 o superior. Considere la Caja de terminales para exteriores IP55 Para aplicaciones exteriores. Esta unidad ofrece una protección fiable contra el polvo y los chorros de agua. Para uso doméstico o de oficina, elija un modelo para interiores que se ajuste a sus necesidades de espacio. Evalúe cuidadosamente la cantidad de fibra óptica. Elija una caja que satisfaga sus necesidades actuales y permita futuras ampliaciones. La caja de terminación de fibra óptica adecuada garantiza el funcionamiento fiable de su red durante años.
Inspeccione anualmente los sellos y los puntos de entrada de cables. Limpie el interior con un paño que no suelte pelusa. Compruebe que no haya conexiones de fibra óptica sueltas. Esto garantiza el funcionamiento fiable de la red.
No. Las cajas para interiores carecen de resistencia a los rayos UV y de un sellado adecuado. En exteriores se requieren carcasas con clasificación IP55 o superior. Usar una caja para interiores en exteriores conlleva el riesgo de entrada de humedad y fallos prematuros en la conexión de fibra óptica.
Deje al menos uno o dos metros de cable sobrante por cada conexión de fibra. Utilice las bandejas integradas para enrollar el exceso de fibra de forma segura. Esto permite realizar reparaciones futuras sin necesidad de tender cable nuevo.
El polvo en los conectores de fibra, las curvas pronunciadas y los empalmes sueltos provocan pérdidas. La caja previene estos problemas gracias a sus carcasas selladas, limitadores de radio de curvatura y bandejas de empalme seguras. La limpieza regular mantiene las pérdidas bajas.
Las unidades de montaje en pared son ideales para instalaciones de fibra pequeñas con entre 12 y 144 fibras. Los gabinetes para montaje en rack son adecuados para centros de datos que requieren entre 144 y 864 fibras o más. Adapte el diseño al espacio disponible y al número de fibras.
