Soluciones integrales K&M FTTX
Descripción general de FTTx
Según la distancia entre la ONU o el equipo de acceso y el abonado, la FTTx se clasifica como:
FTTC: Fibra hasta la acera
FTTB: Fibra hasta el edificio
FTTH: Fibra hasta el hogar

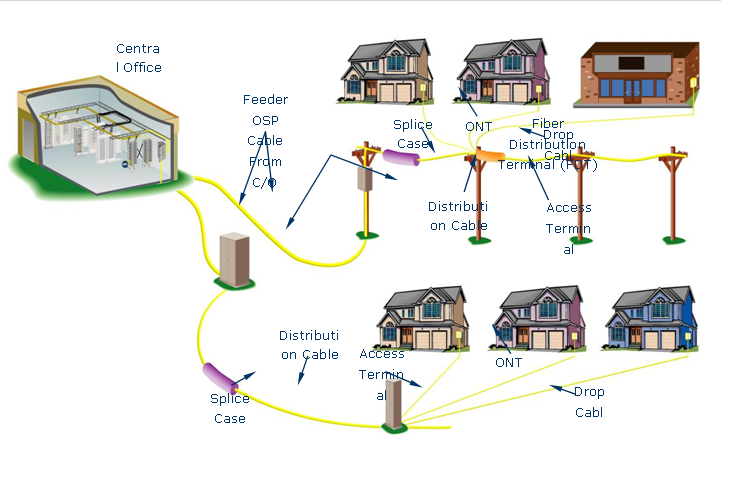

Descripción general de la solución FTTx_ADC

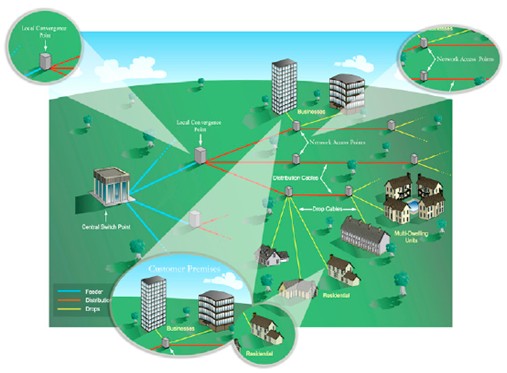

Descripción general de la solución FTTx_Corning Evolant

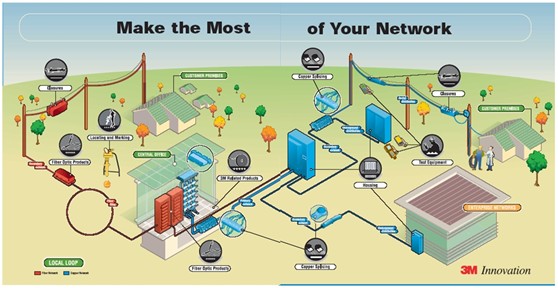

Descripción general de las soluciones FTTx-3M
Descripción general de FTTx: solución norteamericana
A partir de la estructura de red de las tres empresas mencionadas anteriormente, encontramos que:
- Las soluciones FTTx están pensadas principalmente para edificios, viviendas multifamiliares o villas.
- Los nodos de red son el CSP, el LCP cercano al CSP, los NAP cercanos a las instalaciones del cliente y las instalaciones del cliente.
- En los nodos, utilice un armario de fibra óptica exterior o una caja de fibra óptica para realizar la interconexión.
- En el punto de acceso, utilice el armario de distribución exterior o Empalme Cierree para distribuir y gestionar cables.
- América del Norte tiene una gran extensión territorial y una población reducida, y el coste de la mano de obra es elevado, por lo que se prioriza el diseño de productos que sean fáciles y cómodos de usar.

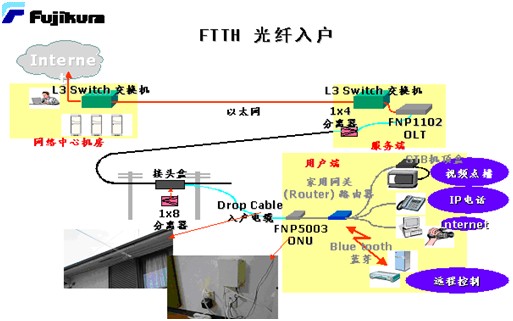

Descripción general de la solución FTTx_Japón
A partir de la estructura de red de la empresa japonesa descrita anteriormente, encontramos que:
- Las soluciones FTTx están disponibles para edificios y unidades de vivienda multifamiliares (MDU).
- Los nodos de red son CSP, LCP cerca de CSP, NAP cerca de las instalaciones del cliente y Instalaciones del cliente (igual que en Norteamérica).
- En los nodos, utilice una caja de empalme de fibra para realizar la interconexión.
- En el punto de acceso, utilice un armario de distribución interior (montado en la pared) o una caja de empalme para distribuir y gestionar.
- Japón tiene una superficie rural pequeña y una población densamente poblada en sus grandes ciudades, por lo que se prefiere el diseño de productos que prioricen la alta densidad y la apariencia del producto.
Soluciones FTTx de K&M
Centrándose en las características de la geografía y el entorno humano chinos, FTTx se clasifica en:
- Edificio de oficinas
- Unidad de cuidados intensivos
- Villa
- Los nodos de red son CSP, LCP, NAP y las instalaciones del cliente.
- En los nodos, utilice fibra óptica exterior. Gabinete de distribución de fibra o caja de empalme para realizar una conexión cruzada.
- En el punto de acceso, utilice un armario de distribución interior/exterior o una caja de empalme para distribuir y gestionar la distribución.
- Fácil manejo, mayor densidad y mejor aspecto del producto.

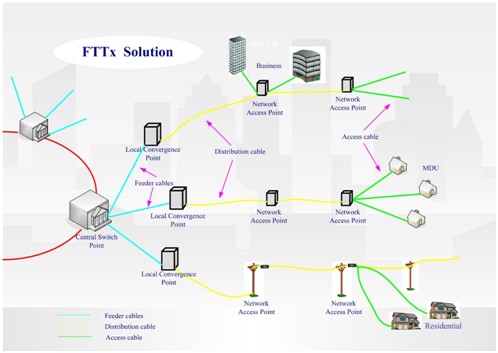

Soluciones FTTx de K&M – Definición de nodo de red
- Punto de conmutación central (CSP)
- Punto de convergencia local (LCP)
- Puntos de acceso a la red (NAP)
- Instalaciones del cliente
Cable de banda ósea: CSP — LCP
Cable de distribución: LCP — NAPs
Cable de abonado: NAPs — Instalaciones del cliente

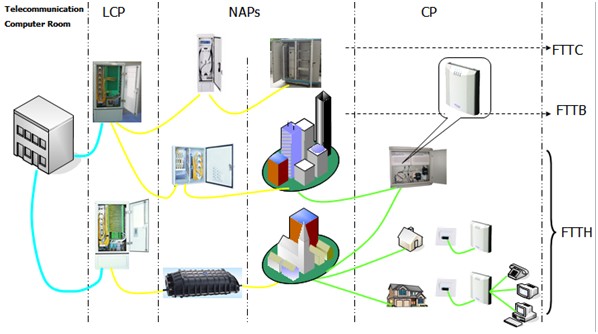

Estructura de red de K&M FTTx Solutions
Soluciones FTTx de K&M – FTTx

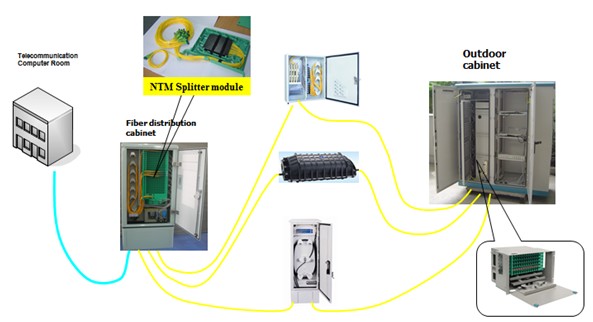

Soluciones FTTx de K&M – FTTc

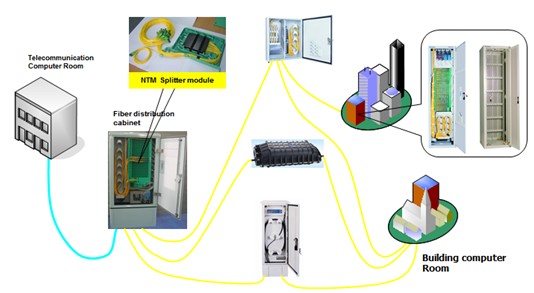

Soluciones FTTx de K&M – FTTB

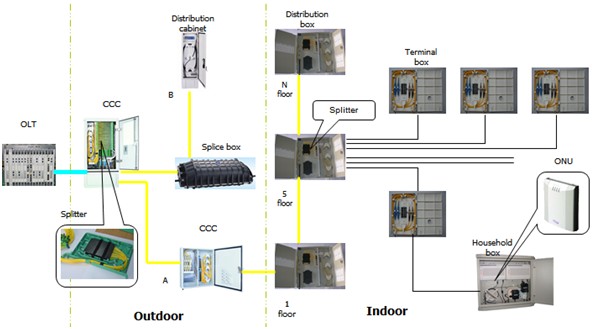

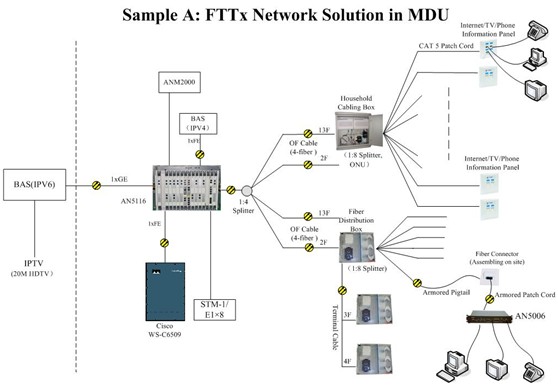

Soluciones FTTx de K&M – FTTH (MDU)
Proyecto FTTx de K&M – Proyecto de telecomunicaciones de Shanghái
El bloque de apartamentos tiene un total de 1144 clientes.
- Adopta 1:4 y divisor 1:8;El divisor está instalado en la oficina central y en el hueco de la planta, con un total de 320 NAP;
- Equipo HUAWEI EPON, configurado con 10 terminales PON; OLT en la oficina;
- La ONU funciona con corriente alterna de 220 V y está ubicada en el hogar.
- ONU ubicada en el hogar, empalme mecánico, 863 IPTV e Internet;
- 863 IPTV/25M, Internet de alta velocidad/4M, uno para conmutador de software.
