Aplicación de cables de tubo holgado y de amortiguación ajustada para FTTH

FTTH utiliza tecnología de fibra óptica para mejorar la comunicación en los hogares. FTTH significa Fibra hasta el Hogar, y muchos expertos creen que el cable FTTH pronto reemplazará a los cables de cobre tradicionales. Existen otros elementos de FTTH. Cable plano FTTH Generalmente también se le conoce como cable para interiores. Otros elementos de la tecnología incluyen cables de instrumentación y prensaestopas. A continuación, haremos una breve introducción a la construcción del cable y la diferencia entre el cable de tubo holgado y el de revestimiento ajustado.

Construcción de cables ópticos

El núcleo es la región central altamente refractiva de una fibra óptica a través de la cual se transmite la luz. El diámetro estándar del núcleo de telecomunicaciones utilizado con fibra monomodo (SMF) oscila entre 8 m y 10 m, mientras que el diámetro estándar del núcleo utilizado con fibra multimodo (MMF) oscila entre 50 m y 62,5 m. El diámetro del revestimiento que rodea cada uno de estos núcleos es de 125 m. En las primeras aplicaciones se utilizaron núcleos de 85 m y 100 m, pero actualmente no se utilizan habitualmente. El núcleo y el revestimiento se fabrican juntos como un único componente sólido de vidrio con composiciones e índices de refracción ligeramente diferentes. La tercera sección de una fibra óptica es el revestimiento protector exterior, conocido como recubrimiento. Este revestimiento suele ser un acrilato curado con luz ultravioleta (UV) aplicado durante el proceso de fabricación para proporcionar protección física y ambiental a la fibra. El revestimiento amortiguador también puede estar compuesto por una o más capas de polímero, elastómeros duros no porosos o materiales de PVC de alto rendimiento. El revestimiento no posee propiedades ópticas que puedan afectar la propagación de la luz dentro de la fibra. Cable de fibra óptica de derivaciónDurante el proceso de instalación, este recubrimiento se retira del revestimiento para permitir una correcta conexión al sistema de transmisión óptica. El tamaño del recubrimiento puede variar, pero los tamaños estándar son 250 µm y 900 µm. El recubrimiento de 250 µm ocupa menos espacio en cables exteriores de mayor diámetro. El recubrimiento de 900 µm es más grande y resulta más adecuado para cables interiores de menor diámetro.

Los cables de fibra óptica están compuestos por tres tipos de materiales:

• Vaso

• Plástico

• Sílice revestida de plástico (PCS)

Estos tres tipos de cable difieren en cuanto a la atenuación. La atenuación se debe principalmente a dos efectos físicos: la absorción y la dispersión. La absorción elimina energía de la señal en la interacción entre la luz propagada (fotones) y las moléculas del núcleo. La dispersión redirige la luz fuera del núcleo hacia el revestimiento. Cuando se trata la atenuación de un cable de fibra óptica de forma cuantitativa, se toma como referencia su funcionamiento a una longitud de onda óptica particular, una ventana, donde se minimiza. Las longitudes de onda pico más comunes son 780 nm, 850 nm, 1310 nm, 1550 nm y 1625 nm. La región de 850 nm se denomina primera ventana (ya que se utilizó inicialmente porque era compatible con la tecnología original de LED y detectores). La región de 1310 nm se denomina segunda ventana, y la región de 1550 nm se denomina tercera ventana.

Cable de fibra óptica de vidrio

El cable de fibra óptica de vidrio presenta la menor atenuación. Un cable de fibra óptica de vidrio puro consta de un núcleo y un revestimiento de vidrio. Este tipo de cable es, con diferencia, el más utilizado. Ha sido el más popular entre los instaladores de enlaces y es el tipo de cable con el que tienen mayor experiencia. El vidrio utilizado en un cable de fibra óptica es dióxido de silicio ultrapuro y ultratransparente, o cuarzo fundido. Durante el proceso de fabricación del cable de fibra óptica de vidrio, se añaden impurezas al vidrio puro para obtener los índices de refracción necesarios para guiar la luz. Se añade germanio, titanio o fósforo para aumentar el índice de refracción, mientras que se añade boro o flúor para disminuirlo. Otras impurezas pueden permanecer en el cable de vidrio después de la fabricación. Estas impurezas residuales pueden aumentar la atenuación al dispersar o absorber la luz.

Cable de fibra óptica de plástico

El cable de fibra óptica de plástico presenta la mayor atenuación entre los tres tipos de cable. Este cable tiene un núcleo y un revestimiento de plástico y es bastante grueso. Sus dimensiones típicas son 480/500, 735/750 y 980/1000. El núcleo generalmente está compuesto de polimetilmetacrilato (PMMA) recubierto con un fluoropolímero. Fibra óptica de plástico El cable se desarrolló principalmente para su uso en la industria automotriz. Su mayor atenuación en comparación con el vidrio podría no ser un obstáculo importante para los tramos cortos de cable que suelen requerirse en las redes de datos locales. La ventaja en costos del cable de fibra óptica de plástico es de interés para los arquitectos de redes al tomar decisiones presupuestarias. Sin embargo, el cable de fibra óptica de plástico presenta el inconveniente de ser inflamable. Por ello, podría no ser adecuado para ciertos entornos y se debe tener precaución al instalarlo en un plenum. Por lo demás, la fibra de plástico se considera extremadamente robusta, con un radio de curvatura reducido y la capacidad de soportar un uso intensivo.

Cable de fibra óptica de sílice revestida de plástico (PCS)

La atenuación del cable de fibra óptica PCS se sitúa entre la del vidrio y la del plástico. PCS Cable de fibra óptica Tiene un núcleo de vidrio, a menudo sílice vítrea, y el revestimiento es de plástico, generalmente un elastómero de silicona con un índice de refracción menor. Los cables PCS fabricados con revestimiento de elastómero de silicona presentan tres defectos principales. Primero, tienen una plasticidad considerable, lo que dificulta la aplicación de conectores. Segundo, no es posible la unión adhesiva. Y tercero, son prácticamente insolubles en disolventes orgánicos. Estos tres factores impiden que este tipo de cable de fibra óptica sea particularmente popular entre los instaladores de enlaces. Sin embargo, se han introducido algunas mejoras en los últimos años.

La red FTTH (Fibra hasta el Hogar), en comparación con las tecnologías actuales, aumenta la velocidad de conexión disponible para viviendas, edificios de apartamentos y empresas. La red FTTH consiste en la instalación y el uso de fibra óptica desde un punto central, conocido como nodo de acceso, hasta los edificios individuales. Los enlaces entre el abonado y el nodo de acceso se realizan mediante cables de fibra óptica. Los cables de tubo holgado y de amortiguación ajustada se utilizan comúnmente para transmitir señales a alta velocidad, y son capaces de soportar entornos interiores y exteriores. ¿Existe una solución rentable que pueda soportar ambos entornos en una red FTTH? Para responder a esta pregunta, en el siguiente artículo se presentará la construcción y comparación de cables de tubo holgado y de amortiguación ajustada.

Cable de tubo holgado y de amortiguación ajustada

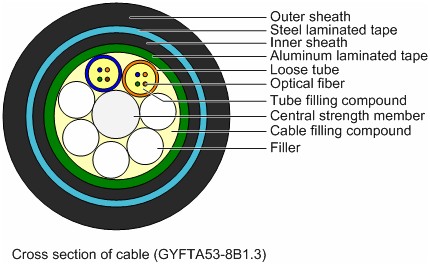

El término «buffer» en cable de amortiguación ajustada se refiere a un componente básico del cable de fibra óptica, que es la primera capa utilizada para definir el tipo de construcción del cable. Normalmente, un cable de fibra óptica consta de la fibra óptica, el amortiguador, los elementos de refuerzo y una cubierta protectora exterior (como se muestra en la Figura 1). Los cables de tubo holgado y de amortiguación ajustada son dos diseños básicos de cable. El cable de tubo holgado se utiliza en la mayoría de las instalaciones exteriores, y el cable de amortiguación ajustada se utiliza principalmente en interiores.

El cable de tubo holgado consta de una capa amortiguadora cuyo diámetro interior es mucho mayor que el diámetro de la fibra (véase la siguiente imagen). Por lo tanto, el cable estará sujeto a temperaturas extremas durante la identificación y administración de las fibras en el sistema. Por eso LoCable de fibra óptica CST con tubo de óseo Los cables de tubo holgado diseñados para aplicaciones exteriores FTTH suelen ser cables de tubo holgado rellenos de gel (cables LTGF). Este tipo de cable está relleno de un gel que desplaza o bloquea el agua, impidiendo que penetre en el cable. Los cables de protección ajustada, que utilizan una protección adherida al revestimiento de fibra, suelen tener un diámetro menor que los cables de protección holgada (como se muestra en la Figura 2). El radio de curvatura mínimo de un cable de protección ajustada suele ser menor que el de un cable de protección holgada comparable. Por lo tanto, los cables de protección ajustada se utilizan generalmente en aplicaciones interiores.

El cable de interior/exterior con revestimiento ajustado, diseñado y fabricado adecuadamente, cumple con los requisitos de ambas aplicaciones. Combina las características de diseño del cable tradicional para interiores con protección contra la humedad y resistencia a la luz solar, cumpliendo así con las normas para uso en exteriores. Además, este cable cumple con uno o más requisitos normativos en cuanto a resistencia a la propagación de la llama y a la generación de humo.

En resumen, el cable FTTH está transformando la forma en que nos comunicábamos y pronto se convertirá en la norma. La red FTTH ofrece una amplia gama de cables de fibra óptica de alta calidad, como latiguillos, pigtails, MCP y cables de derivación, entre otros. Todos nuestros latiguillos de fibra óptica personalizados se pueden solicitar con fibras monomodo 9/125, multimodo 62.5/125 OM1, multimodo 50/125 OM2 y multimodo 10 Gig 50/125 OM3/OM4. Si tiene alguna necesidad específica, envíenos su solicitud.
