Cable de conexión multimodo 24F OM5 MPO/PC a MPO/PC, color verde lima LSZH

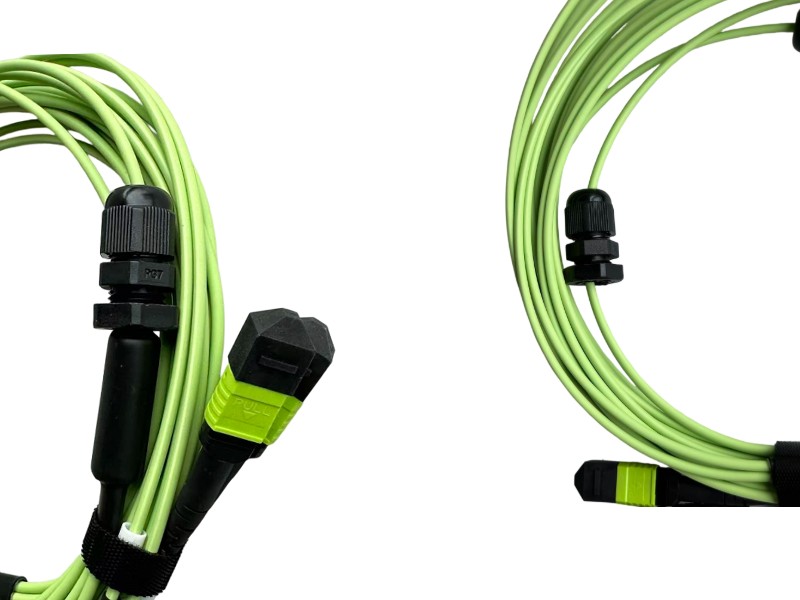

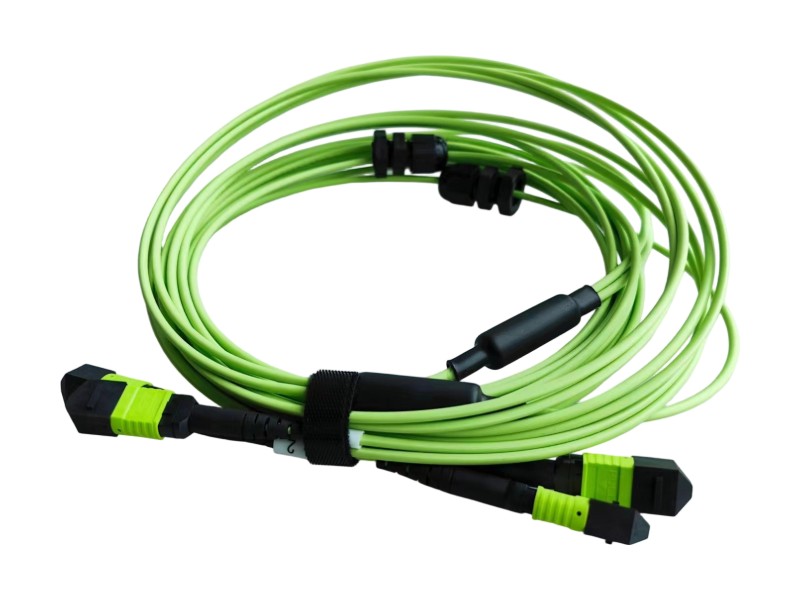

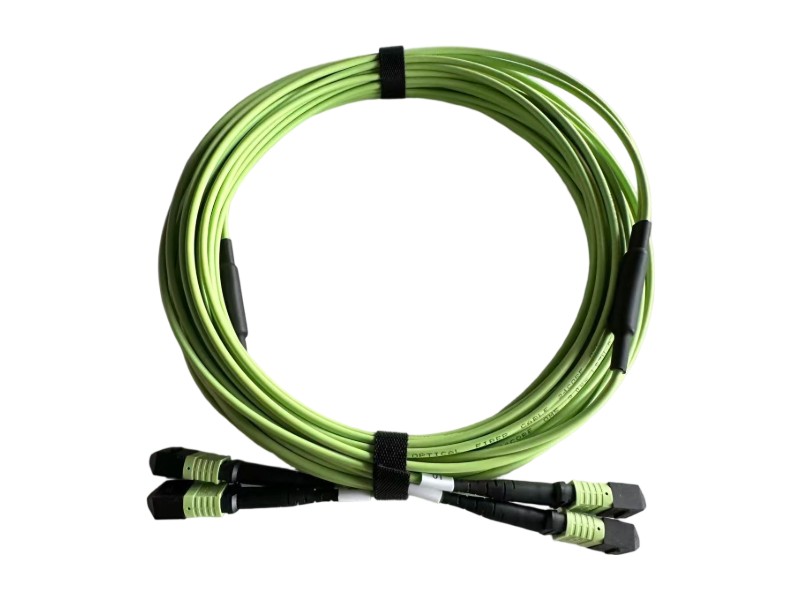

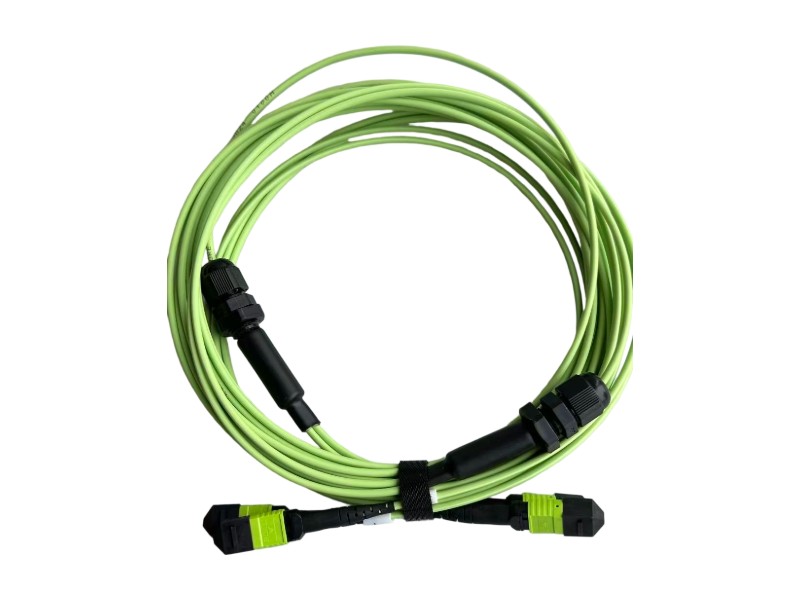

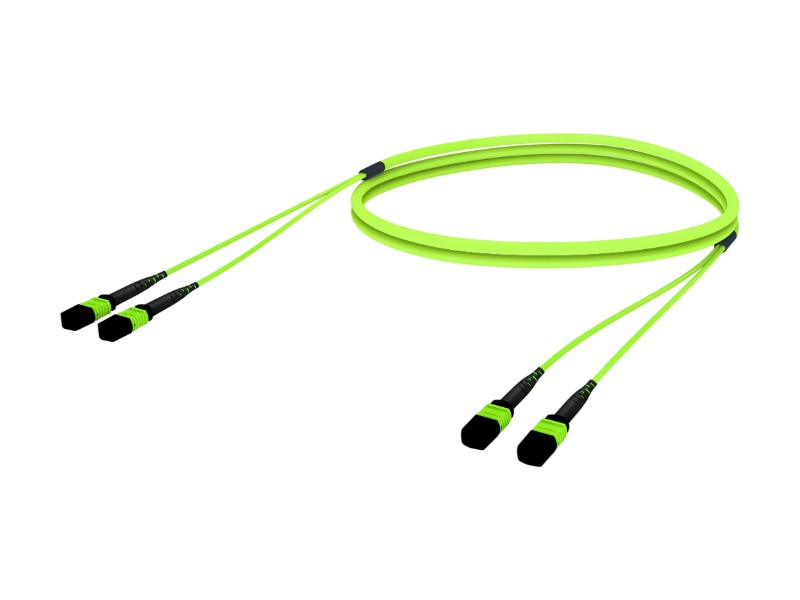

Aumenta la capacidad de tu red con el Cable de conexión multimodo K&M de 24 fibras OM5 MPO/PC a MPO/PCDiseñado específicamente para entornos de centros de datos de próxima generación de 40G y 100G.
Este cable de alta densidad, con 24 fibras OM5 preterminadas y una cubierta LSZH verde lima ignífuga, admite un ancho de banda extendido en el rango de longitud de onda de 850 nm a 953 nm. Cumple con la norma IEC-61754-7 y ofrece un rendimiento óptico excepcional con opciones de baja pérdida disponibles y una resistencia superior a la compresión de 1000N/100mm, lo que garantiza una transmisión duradera e impecable en arquitecturas SAN, EDA y de alta densidad críticas.

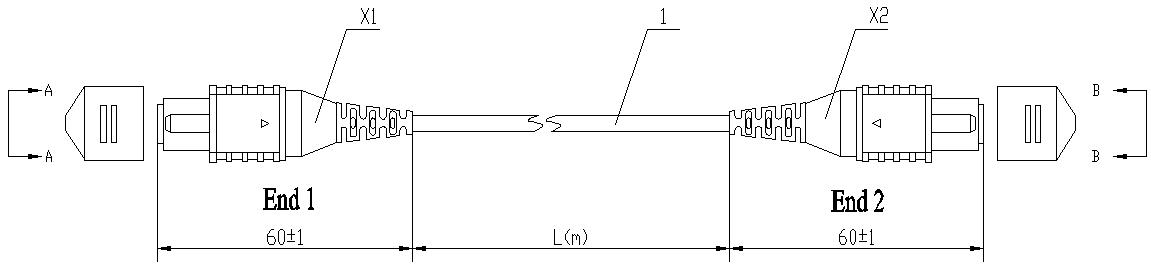

Dibujo esquemático del conjunto de cable óptico
| No. | Elemento | Requisitos | No. | Elemento | Requisitos |
|---|---|---|---|---|---|
| X1 | Conector MPO | 12 núcleos, | 1 | cable óptico de 3,0 mm | Véase el Anexo A |
| No. | Lista de materiales | Tipo y especificaciones | Longitud (L) |
|---|---|---|---|
| 1 | 2X12MPO/PC(12F) a 2X12MPO/PC (12F) Verde lima Tipo B OM5 Longitud | 25 metros |

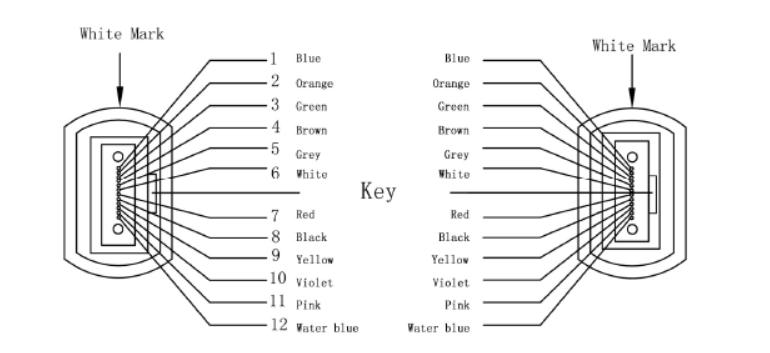

| Parte inicial | Color | Parte final |
|---|---|---|
| X1-1 | Azul | X2-1 |
| X1-2 | Naranja | X2-2 |
| X1-3 | Verde | X2-3 |
| X1-4 | Marrón | X2-4 |
| X1-5 | Gris | X2-5 |
| X1-6 | Blanco | X2-6 |
| X1-7 | Rojo | X2-7 |
| X1-8 | Negro | X2-8 |
| X1-9 | Amarillo | X2-9 |
| X1-10 | Púrpura | X2-10 |
| X1-11 | Rosa | X2-11 |
| X1-12 | Agua | X2-12 |
| Conector MPO | Estándar Casquillo SM MT | Baja pérdida Casquillo SM MT | Estándar MM MT Virola | Baja pérdida MM MT Virola | |||
|---|---|---|---|---|---|---|---|
| APC | PC | APC | PC | PC | PC | ||
| Pérdida de inserción (dB) | Típico | 0,50 | 0,50 | 0,30 | 0,30 | 0,50 | 0,30 |
| Máximo | 0,70 | 0,70 | 0,50 | 0,50 | 0,70 | 0,50 | |
| Pérdida de retorno (dB) | 60 | 45 | 60 | 45 | 20 | 20 | |
| Intercambiabilidad (dB) | ≤0,3 dB | ||||||
| Durabilidad (dB) | <0,2 dB (500 acoplamientos, según EIA-455-21A) | ||||||
| Resistencia a la tracción (dB) | ≤0,3 dB (máx. 66 N) | ||||||
| Temperatura de funcionamiento (°C) | -20 ~ +60 | ||||||
| Temperatura de almacenamiento (°C) | -40 ~ +80 | ||||||
| Elementos | Especificaciones (2-12 núcleos) | Especificaciones (14-24 núcleos) | |
|---|---|---|---|
| recuento de fibras | 2-12 | 14-24 | |
| Fibra óptica | Diámetro (±5 μm) | 250 | |
| Color | 1. Blanco 2. Azul 3. Naranja 4. Verde 5. Marrón 6. Gris 7. Rojo 8. Negro 9. Amarillo 10. Violeta 11. Rosa 12. Aguamarina | El segundo conjunto de 12 fibras con anillos negros está separado del primer conjunto de 12, y el color de la fibra NO.20 es natural. | |
| Refuerzo central | Hilo de aramida | ||
| Material de la chaqueta | LSZH | ||
| Cable | Color | Amarillo para fibra monomodo; naranja para fibra multimodo; O cualquier otro color disponible bajo petición. | |
| Diámetro exterior (±0,5 mm) | 3.0 | 3.8 | |
| Peso del cable (kg/km) | Aproximación 8.3 | Aprox. 10.8 | |
| Tipo de fibra | G652D monomodo (1310/1550 nm) | Monomodo G657A1 (1310/1550 nm) | G657A2 monomodo (1310/1550 nm) | |
|---|---|---|---|---|
| Atenuación | Típico | 0,36/0,22 | 0,36/0,22 | 0,36/0,22 |
| Máximo | 0,5/0,4 | 0,5/0,4 | 0,5/0,4 | |
| Pendiente de dispersión cero | ≤0,091 ps/km·nm² | ≤0,092 ps/km·nm² | ≤0,092 ps/km·nm² | |
| Dispersión (1285~1340 nm) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) | -3,5 – 3,5 ps/(nm·km) | |
| Diámetro del campo modal (@1300nm) | 9,3±0,4 µm | 8,8 ± 0,4 µm | 8,8 ± 0,4 µm | |
| Cable con longitud de onda de corte (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | |
| Radio de curvatura mínimo (mm) | 16 mm | 10 mm | 7,5 mm | |
| Diámetro del revestimiento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo de fibra | Multimodo (62,5/125 µm) | Multimodo (50/125 µm) | Multimodo BIOM3 | Multimodo BIOM4 | |
|---|---|---|---|---|---|
| Atenuación (dB) | Típico | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Máximo | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | 3,5/1,5 | |
| Ancho de banda (MHz·km) | ≥200/≥500 | ≥500/≥500 | ≥1500/≥500 | ≥3500/≥500 | |
| Ancho de banda modal efectivo | ----/---- | ----/---- | ≥2000/---- | ≥4700/---- | |
| Ethernet SX de 10 Gigabit (MHz·km) | ---- | ---- | ≤300/---- | ≤550/---- | |
| Radio de curvatura mínimo (mm) | 30 | 30 | 7.5 | 7.5 | |
| Diámetro del revestimiento (µm) | 125±1,0 | 125±1,0 | 125±1,0 | 125±1,0 | |
| Tipo de fibra | Multimodo OM5 | |
|---|---|---|
| Atenuación | Típico | 3.0 / ---- / 1.0 |
| Máximo | 3.5 / ---- / 1.5 | |
| Ancho de banda | @850nm | ≥3500 MHz·km |
| @953nm | ≥1850 MHz·km | |
| @1300nm | ≥500 MHz·km | |
| Modalidad eficaz ancho de banda | @850nm | ≥4700 MHz·km |
| @953nm | ≥2470 MHz·km | |
| Ethernet SX de 10 Gigabit a 850 nm | ≤600 MHz·km | |
| radio de curvatura mínimo | 7,5 mm | |
| Diámetro del revestimiento (µm) | 125±1,0 | |
* Las demás propiedades ópticas deben cumplir con las normas internacionales IEC 60793/IEC 60794 o ITU-T.
| Propiedades mecánicas | Recuento de fibras 2~4 | Recuento de fibras: 6~12 | Recuento de fibra 14-24 | |
|---|---|---|---|---|
| Resistencia a la tracción | Instalación | 440N | 660N | 1320N |
| Operación | 130N | 200N | 400N | |
| radio de curvatura mínimo (D: Diámetro del cable) | Instalación | 20D | 20D | 20D |
| Operación | 10D | 10D | 10D | |
| Resistencia al aplastamiento | 1000N/100mm | 1000N/100mm | 1000N/100mm | |
* Las propiedades mecánicas de las demás fibras ópticas y cables deberán cumplir con las normas internacionales IEC 60794.
| Temperatura de transporte | -20℃ ~ +60℃ |
| Temperatura de almacenamiento | -20℃ ~ +60℃ |
| Temperatura de instalación | -20℃ ~ +60℃ |
| Temperatura de funcionamiento | -20℃ ~ +60℃ |
| Retardante de llama | IEC 60332-1 |
Tambores de madera o contrachapado con protección.
Marcador de cables cada metro por:
La longitud de entrega estándar es de 2 km por tambor.

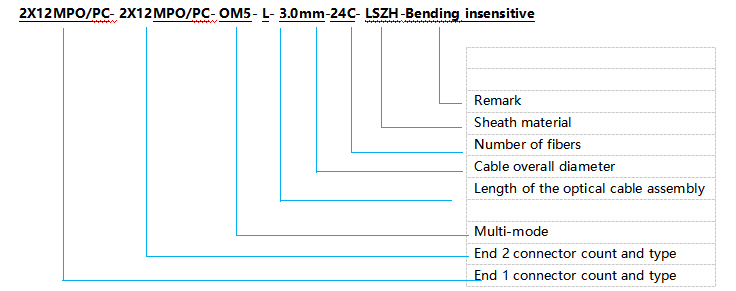

BOCS-G3D-2.0-FA00-2Z
| 1 Material amortiguador ajustado | 2. Seleccione el color del cable. | 3 Número de fibra | 4. Seleccione el tipo de fibra. |
|---|---|---|---|
| Z=LSZH H=Hitrel | O=Naranja Y=Amarillo A=Aguamarina Otros colores disponibles bajo pedido. | 014~024 | B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125 μm BIOM3 = Insensible a la flexión - Banda máxima OM3 BIOM4 = Insensible a la flexión - Banda máxima OM4 OM5 = Insensible a la flexión - Banda máxima OM5 |
| X a X | X | X | X | X | X | X | X | X |
|---|---|---|---|---|---|---|---|---|
| Tipo de conector | MPO polaco | Color de la carcasa | Tipo de fibra | Recuento de fibras | Longitud del cable | longitud de coleta | Tipo de cable | Polaridad |
| 1 = MPO-Femenino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial | 1 = UPC 2 = PC 3 = APC 8 grados | 1 = Beige 2 = Aguamarina 3 = Verde 4 = Amarillo 5 = Negro 6 = Rojo S = Especial | 1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1) | 1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial | 0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial | 0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial | 1 = Cinta desnuda 2 = Óvalo 3 = Ronda S = Especial | A = Polaridad A B = Polaridad B C = Polaridad C |
