Cable de conexión dúplex OS2 monomodo de 8 hilos MPO/APC a LC/PC

Hogar Productos 2. Soluciones para centros de datos 2.3 MPO 2.3-1 Cables de conexión MPO

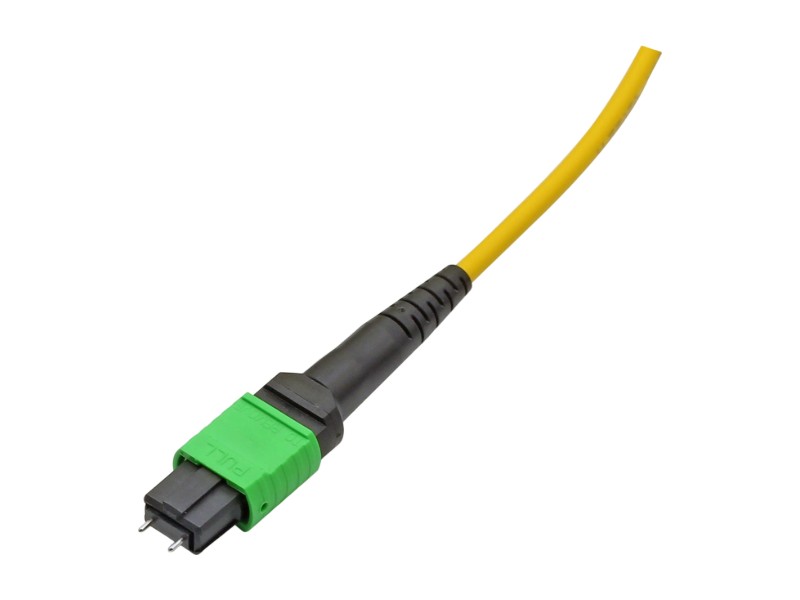

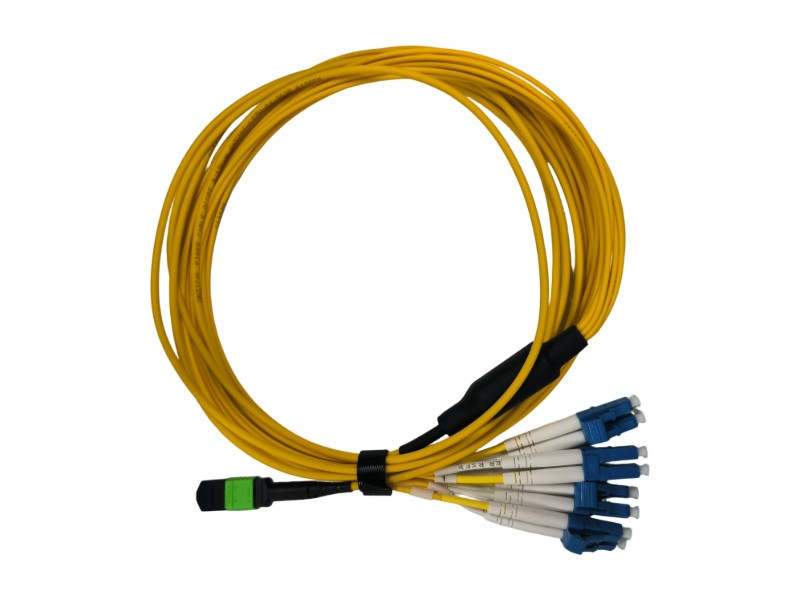

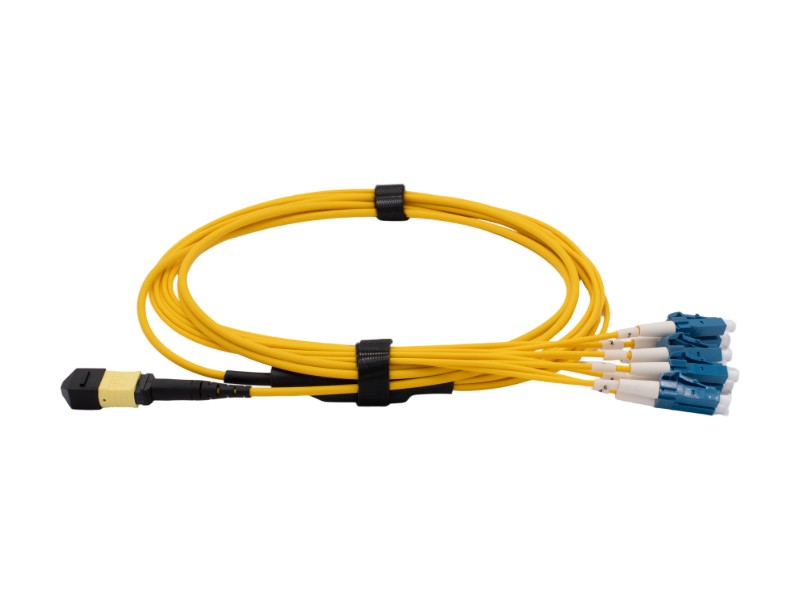

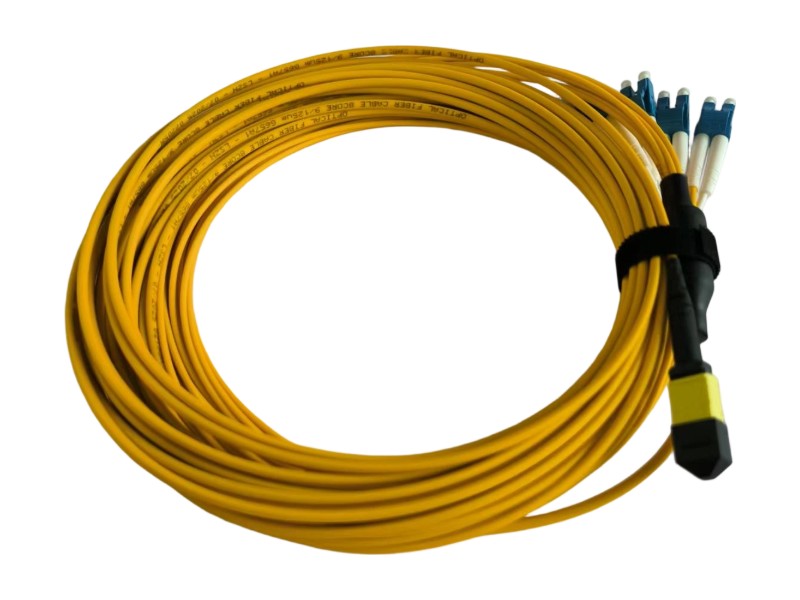

Cable de conexión dúplex OS2 monomodo de 8 hilos MPO/APC a LC/PC

Cable de conexión dúplex OS2 monomodo de 8 hilos MPO/APC a LC/PC

Name: Cable de conexión dúplex OS2 monomodo de 8 hilos MPO/APC a LC/PC
Availability: InStock

Cumple con las normas IEC-61754-7, Conector MPO Permite un despliegue rápido en áreas de distribución de equipos (EDA). Es totalmente compatible con los protocolos de alta velocidad de 40G y 100G, ofreciendo un rendimiento óptico excepcional con una pérdida de inserción típica de tan solo 0,30 dB para conectores SM MPO de baja pérdida y ≤ 0,2 dB para conectores LC. Recubierto con una cubierta amarilla LSZH de 3,0 mm, duradera e ignífuga, este cable de derivación garantiza fiabilidad y una seguridad superior en entornos de alta densidad.

Inquiry now

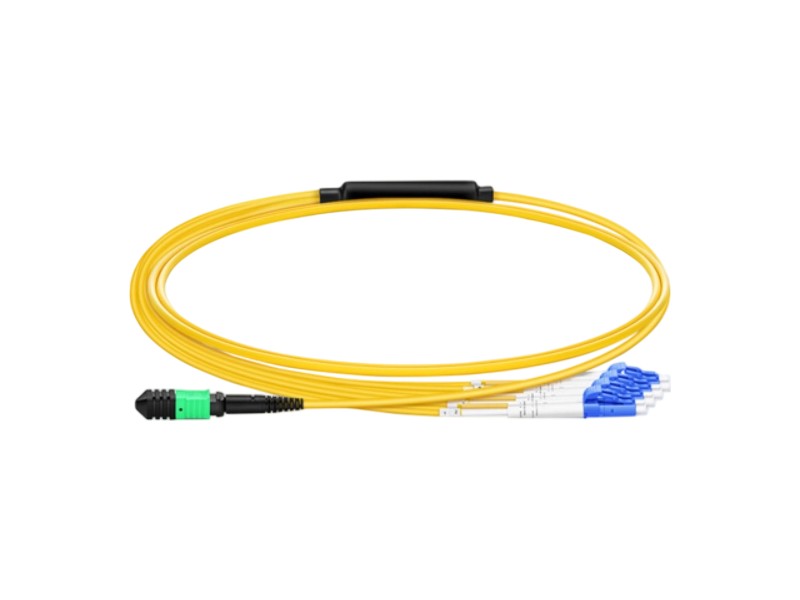

Cable de conexión MPO/APC a LC/PC OS2 con distribución de señal

Tipo A 8F SM OS2 Longitud

Características principales

• Cumple con los estándares: Conector MPO conforme a la norma IEC-61754-7. Una solución de rápida implementación.
• Verificado en fábrica: Cables preterminados y probados en fábrica al 100% para garantizar un rendimiento de transferencia óptimo.
• Compatibilidad superior: Alta compatibilidad, flexibilidad y rendimiento del sistema.
• Preparado para alta velocidad: Cumplimiento con los protocolos de 40G y 100G.
• Escalabilidad: Admite temperaturas de hasta 12 °F, 24 °F, 48 °F, 72 °F, 96 °F y 144 °F; también hay productos personalizados disponibles.

Aplicaciones

SAN (Red de Área de Almacenamiento)
Red de centros de datos
Área de distribución de equipos (EDA) para conmutadores LAN/SAN
Arquitecturas de alta densidad

Dibujo general y detalles de montaje

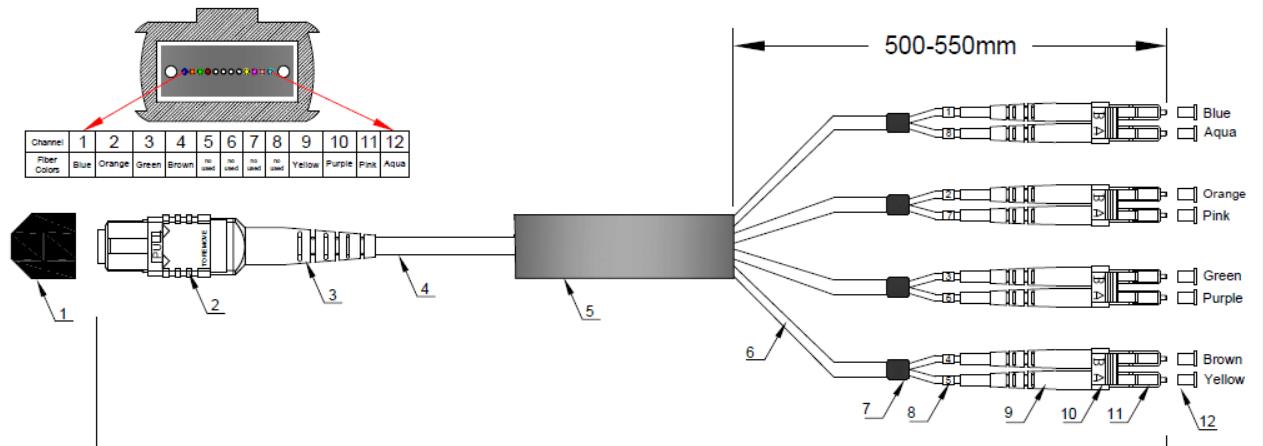

Dibujo esquemático del conjunto de cable óptico

Elementos del conjunto del cable óptico

No.	Elemento	Requisitos
X1	DÚPLEX 8MPO/APC-LC	8 núcleos
1	cable óptico de 3,0 mm	Rama secundaria de 2,0 mm de diámetro exterior y 0,5 m de longitud o longitud personalizada.

Lista de cables de conexión de diferentes longitudes

No.	Tipo y especificaciones	Longitud (L)
1	MPO/APC Verde (8F) para distribuir en abanico LC/PC Azul Dúplex (8F) Tipo A 8F SM OS2 Longitud	3m

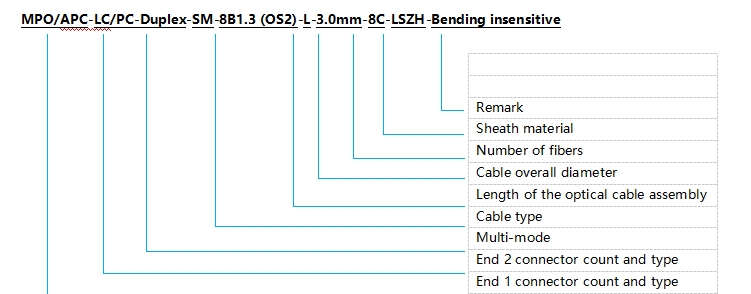

Tipo y especificaciones

Anexo A

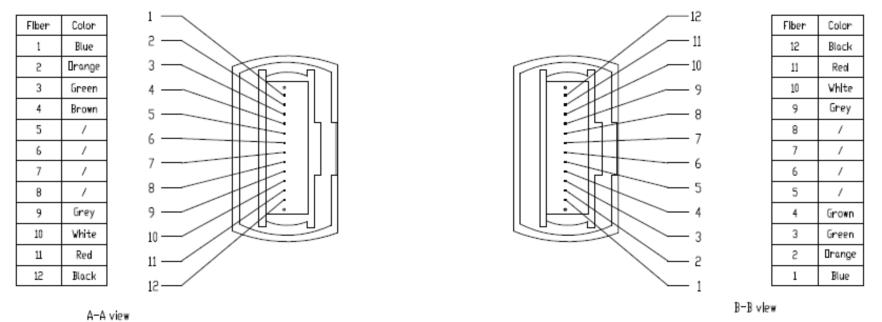

Código PIN de los conectores MPO

Parte inicial	Color	Parte final
X1-1	Azul	X2-1
X1-2	Naranja	X2-2
X1-3	Verde	X2-3
X1-4	Marrón	X2-4
X1-5	/	X2-5
X1-6	/	X2-6
X1-7	/	X2-7
X1-8	/	X2-8
X1-9	Gris	X2-9
X1-10	Blanco	X2-10
X1-11	Rojo	X2-11
X1-12	Negro	X2-12

Sección transversal del cable

Rendimiento óptico

Conector MPO	Estándar, férula SM MT		Baja pérdida, férula SM MT		Estándar, MM MT Casquillo	Baja pérdida, férula MM MT
Conector MPO	APC	PC	APC	PC	PC	PC
Pérdida de inserción (dB) típica	0,50	0,50	0,30	0,30	0,50	0,30
Pérdida de inserción (dB) máxima	0,70	0,70	0,50	0,50	0,70	0,50
Pérdida de retorno (dB)	60	45	60	45	20	20
Intercambiabilidad (dB)	≤0,3 dB
Durabilidad (dB)	<0,2 dB (500 acoplamientos, según EIA-455-21A)
Resistencia a la tracción (dB)	≤0,3 dB (máx. 66 N)
Temperatura de funcionamiento (°C)	-20 ~ +60
Temperatura de almacenamiento (°C)	-40 ~ +80

Rendimiento de los conectores LC/SC/FC/ST

Artículo (LC/SC/FC/ST)	UPC de modo único	APC de modo único	Multimodo
Pérdida de inserción	≤ 0,2 dB (típico) 0,3 dB (máx.)	≤ 0,2 dB (típico) 0,3 dB (máx.)	≤ 0,2 dB (típico) 0,3 dB (máx.)
Pérdida de retorno	≥50 dB	≥65 dB	≥25 dB
Durabilidad	Mínimo 500 tiempos de mate
Temperatura de funcionamiento	-40℃ a +85℃
Longitud del cable	Personalizado
Fibra óptica	Fibra 1-144

Parámetros de estructura

Elementos		Especificación (Número de fibras: 2~12)	Especificación (Número de fibras: 14~24)
Fibra óptica	Diámetro (±5 μm)	250
	Color	1. Blanco 2. Azul 3. Naranja 4. Verde 5. Marrón 6. Gris 7. Rojo 8. Negro 9. Amarillo 10. Violeta 11. Rosa 12. Aguamarina	El segundo conjunto de 12 fibras con anillos negros está separado del primer conjunto de 12, y el color de la fibra NO.20 es natural.
	Refuerzo central	Hilo de aramida
Material de la chaqueta		LSZH
Cable	Color	Amarillo para fibra monomodo; naranja para fibra multimodo; u otro color disponible bajo petición.
	Diámetro exterior (±0,5 mm)	3.0	3.8
	Peso del cable (kg/km)	Aproximación 8.3	Aprox. 10.8

Propiedades ópticas

Tipo de fibra	Monomodo G652D (1310/1550 nm)	Monomodo G657A1 (1310/1550 nm)	Monomodo G657A2 (1310/1550 nm)
Atenuación típica	0,36/0,22	0,36/0,22	0,36/0,22
Atenuación máxima	0,5/0,4	0,5/0,4	0,5/0,4
Pendiente de dispersión cero	≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersión (1285~1340 nm)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)
Diámetro del campo modal (@1300nm)	9,3±0,4 µm	8,8 ± 0,4 µm	8,8 ± 0,4 µm
Cable con longitud de onda de corte (nm)	≤1260 nm	≤1260 nm	≤1260 nm
Radio de curvatura mínimo (mm)	16 mm	10 mm	7,5 mm
Diámetro del revestimiento (µm)	125±1,0	125±1,0	125±1,0

Las demás propiedades ópticas deben cumplir con las normas internacionales IEC 60793/IEC 60794 o ITU-T.

Requisitos de las propiedades

Propiedades mecánicas

Propiedades mecánicas	Recuento de fibras 2~4	Recuento de fibras: 6~12	Recuento de fibra 14-24
Resistencia a la tracción (Instalación)	440N	660N	1320N
Resistencia a la tracción (Operación)	130N	200N	400N
Radio de curvatura mínimo (Instalación)	20D	20D	20D
Radio de curvatura mínimo (Operación)	10D	10D	10D
Resistencia al aplastamiento	1000N/100mm
* Las propiedades mecánicas de las demás fibras ópticas y cables deberán cumplir con las normas internacionales IEC 60794.

Características ambientales

Temperatura de transporte	-20℃~+60℃
Temperatura de almacenamiento	-20℃~+60℃
Temperatura de instalación	-20℃~+60℃
Temperatura de funcionamiento	-20℃~+60℃
Retardante de llama	IEC 60332-1

Embalaje, marcado y entrega

Embalaje

Tambores de madera o contrachapado con protección.

Calificación

Marcador de cables cada metro por:

Nombre del proyecto o propietario del proyecto
Año de fabricación
Tipo de cable y número de fibras
Longitud del cable
Etc. O según se requiera

Duración de la entrega

Los plazos de entrega estándar son 2 km/tambor.

Información para realizar pedidos

BOCS-G3D-2.0-FA00-2Z

1 Material amortiguador ajustado	2. Seleccione el color del cable.	3 Número de fibra	4. Seleccione el tipo de fibra.
Z=LSZH H=Hitrel	O=Naranja Y=Amarillo A=Aguamarina Otros colores disponibles bajo pedido.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125 μm BIOM3 = Insensible a la flexión - Banda máxima OM3 BIOM4 = Insensible a la flexión - Banda máxima OM4 OM5 = Insensible a la flexión - Banda máxima OM5

Información para realizar pedidos2222

X a X	X	X	X	X	X	X	X	X
Tipo de conector	MPO polaco	Color de la carcasa	Tipo de fibra	Recuento de fibras	Longitud del cable	longitud de coleta	Tipo de cable	Polaridad
1 = MPO-Femenino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial	1 = UPC 2 = PC 3 = APC 8 grados	1 = Beige 2 = Aguamarina 3 = Verde 4 = Amarillo 5 = Negro 6 = Rojo S = Especial	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial	0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial	1 = Cinta desnuda 2 = Óvalo 3 = Ronda S = Especial	A = Polaridad A B = Polaridad B C = Polaridad C
