Cable de conexión de fibra multimodo 8F OM5 MPO/PC a MPO/PC, color verde lima

Hogar Productos 2. Soluciones para centros de datos 2.3 MPO 2.3-1 Cables de conexión MPO

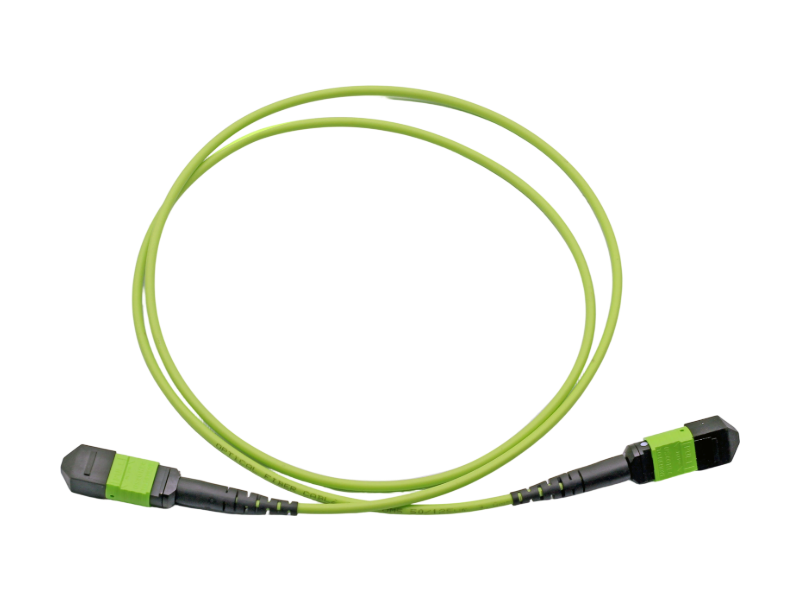

Cable de conexión de fibra multimodo 8F OM5 MPO/PC a MPO/PC, color verde lima

Cable de conexión de fibra multimodo 8F OM5 MPO/PC a MPO/PC, color verde lima

Name: Cable de conexión de fibra multimodo 8F OM5 MPO/PC a MPO/PC, color verde lima
Availability: InStock

De primera calidad Cable de conexión multimodo 8F OM5 MPO/PC a MPO/PC (Verde lima) Maximice las capacidades de su centro de datos y red de área de almacenamiento (SAN) con el cable de conexión multimodo K&M OM5 de 8 fibras MPO/PC a MPO/PC. Diseñado para arquitecturas de alta densidad de última generación, este cable OM5 verde lima viene preterminado y probado en fábrica para garantizar una transmisión óptica impecable. Cumple con los estándares IEC-61754-7 y admite protocolos ultrarrápidos de 40G y 100G.

La fibra multimodo OM5 ofrece un rendimiento de ancho de banda excepcional en longitudes de onda de 850 nm, 953 nm y 1300 nm, con un radio de curvatura mínimo de tan solo 7,5 mm para una flexibilidad de enrutamiento superior. Encapsulada en una cubierta LSZH ignífuga, garantiza la máxima seguridad y durabilidad en entornos de misión crítica.

Inquiry now

Cable MPO, MPO/PC 8 [Núcleo] a MPO/PC 8 [Núcleo], [Tipo [A o B],

Multimodo, 8 fibras en total, OM5, color verde lima.

Características

• Conector MPO conforme a IEC-61754-7, de rápida implementación.
• 100% preterminado y probado en fábrica para garantizar el rendimiento de la transferencia.
• Alta compatibilidad, flexibilidad y rendimiento del sistema.
• Cumplimiento con los protocolos de 40G y 100G
• Soporta temperaturas de hasta 12 °F, 24 °F, 48 °F, 72 °F, 96 °F y 144 °F. También se ofrecen productos personalizados.

Solicitud

SAN (Red de Área de Almacenamiento)
Red de centros de datos
Área de distribución de equipos (EDA) para conmutadores LAN/SAN
Arquitecturas de alta densidad

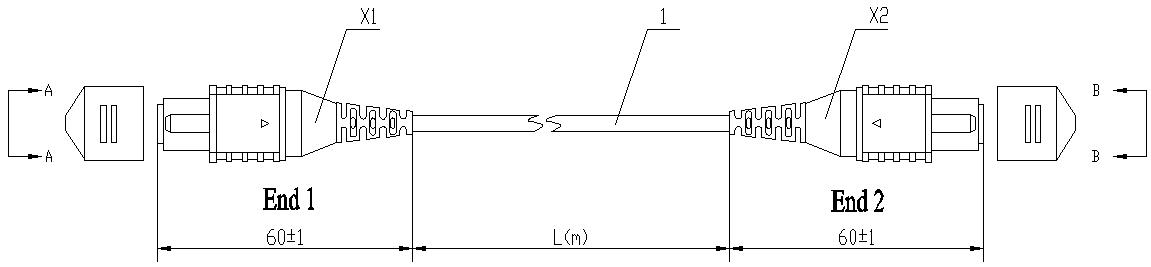

Dibujo de contorno

Dibujo esquemático del conjunto de cable óptico

Elementos del conjunto de cable óptico que se muestran en la figura anterior.

No.	Elemento	Requisitos	No.	Elemento	Requisitos
X1	Conector MPO	8 núcleos,	1	cable óptico de 3,0 mm	Véase el Anexo A

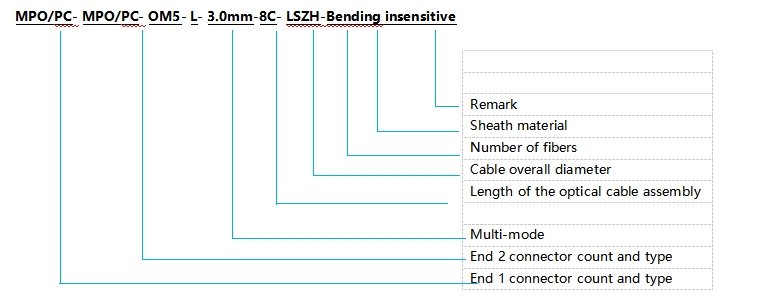

Tipo y especificación

Lista de cables de conexión de diferentes longitudes

No.	Lista de materiales	Tipo y especificaciones	Longitud (L)
1		1MPO/PC(8F) a 1MPO/PC (8F) Verde lima Tipo B OM5 Longitud	**metro

Anexo A

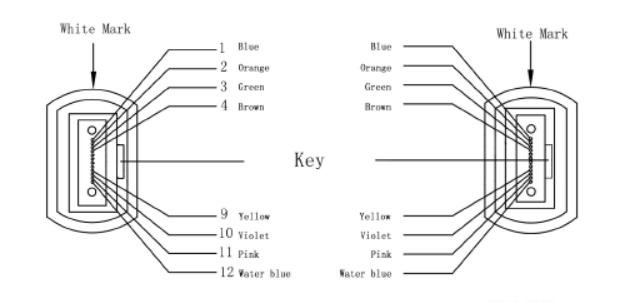

Código PIN de los conectores MPO

Asignación de pines

Parte inicial	Color	Parte final
X1-1	Azul	X2-1
X1-2	Naranja	X2-2
X1-3	Verde	X2-3
X1-4	Marrón	X2-4
X1-		X2-
X1-		X2-
X1-		X2-
X1-		X2-
X1-9	Amarillo	X2-9
X1-10	Púrpura	X2-10
X1-11	Rosa	X2-11
X1-12	Agua	X2-12

Sección transversal del cable

Rendimiento óptico

Conector MPO		Estándar Casquillo SM MT		Baja pérdida Casquillo SM MT		Estándar MM MT Virola	Baja pérdida MM MT Virola
Polaco		APC	PC	APC	PC	PC	PC
Inserción Pérdida (dB)	Típico	0,50	0,50	0,30	0,30	0,50	0,30
Inserción Pérdida (dB)	Máximo	0,70	0,70	0,50	0,50	0,70	0,50
Pérdida de retorno (dB)		60	45	60	45	20	20
Intercambiabilidad (dB)		≤0,3 dB
Durabilidad (dB)		<0,2 dB (500 acoplamientos, según EIA-455-21A)
Resistencia a la tracción (dB)		≤0,3 dB (máx. 66 N)
Temperatura de funcionamiento (°C)		-20 ~ +60
Temperatura de almacenamiento (°C)		-40 ~ +80

Parámetros de estructura

Elementos		Especificación
recuento de fibras		2-12	14-24
Fibra óptica	Diámetro (±5 μm)	250
	Color	1. Blanco 2. Azul 3. Naranja 4. Verde 5. Marrón 6. Gris 7. Rojo 8. Negro 9. Amarillo 10. Violeta 11. Rosa 12. Aguamarina	El segundo conjunto de 12 fibras con anillos negros está separado del primer conjunto de 12, y el color de la fibra NO.20 es natural.
	Refuerzo central	Hilo de aramida
	Material de la chaqueta	LSZH
Cable	Color	Amarillo para fibra monomodo; naranja para fibra multimodo; u otro color disponible bajo petición.
	Diámetro exterior (±0,5 mm)	3.0	3.8
	Peso del cable (kg/km)	Aproximación 8.3	Aprox. 10.8

Propiedades ópticas

Monomodo

Tipo de fibra		Monomodo G652D (1310/1550 nm)	Monomodo G657A1 (1310/1550 nm)	Monomodo G657A2 (1310/1550 nm)
Atenuación	Típico	0,36/0,22	0,36/0,22	0,36/0,22
Atenuación	Máximo	0,5/0,4	0,5/0,4	0,5/0,4
Pendiente de dispersión cero		≤0,091 ps/km·nm²	≤0,092 ps/km·nm²	≤0,092 ps/km·nm²
Dispersión (1285~1340 nm)		-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)	-3,5 – 3,5 ps/(nm·km)
Diámetro del campo modal (@1300nm)		9,3±0,4 µm	8,8 ± 0,4 µm	8,8 ± 0,4 µm
Cable con longitud de onda de corte (nm)		≤1260 nm	≤1260 nm	≤1260 nm
Radio de curvatura mínimo (mm)		16 mm	10 mm	7,5 mm
Diámetro del revestimiento (µm)		125±1,0	125±1,0	125±1,0

Multimodo

Tipo de fibra		Multimodo (62,5/125 µm) (850/1300 nm)	Multimodo (50/125 µm) (850/1300 nm)	Multimodo BIOM3 (850/1300 nm)	Multimodo BIOM4 (850/1300 nm)
Atenuación (dB)	Típico	3.0/1.0	3.0/1.0	3.0/1.0	3.0/1.0
Atenuación (dB)	Máximo	3,5/1,5	3,5/1,5	3,5/1,5	3,5/1,5
Ancho de banda (MHz·km)		≥200/≥500	≥500/≥500	≥1500/≥500	≥3500/≥500
Ancho de banda modal efectivo		----/----	----/----	≥2000/----	≥4700/----
Ethernet SX de 10 Gigabit (MHz·km)		----	----	≤300/----	≤550/----
Radio de curvatura mínimo (mm)		30	30	7.5	7.5
Diámetro del revestimiento (µm)		125±1,0	125±1,0	125±1,0	125±1,0

Tipo de fibra		Multimodo OM5 (850/953 nm/1300 nm)
Atenuación	Típico	3.0/----/1.0
Atenuación	Máximo	3,5/----/1,5
Ancho de banda	@850nm	≥3500 MHz·km
	@953nm	≥1850 MHz·km
	@1300nm	≥500 MHz·km
Modalidad eficaz ancho de banda	@850nm	≥4700 MHz·km
Modalidad eficaz ancho de banda	@953nm	≥2470 MHz·km
Ethernet SX de 10 Gigabit a 850 nm		≤600 MHz·km
radio de curvatura mínimo		7,5 mm
Diámetro del revestimiento (µm)		125±1,0

* Las demás propiedades ópticas deben cumplir con las normas internacionales IEC 60793/IEC 60794 o ITU-T.

Requisitos de las propiedades

Propiedades mecánicas

Propiedades mecánicas		Recuento de fibras 2~4	Recuento de fibras: 6~12	Recuento de fibra 14-24
Resistencia a la tracción	Instalación	440N	660N	1320N
Resistencia a la tracción	Operación	130N	200N	400N
radio de curvatura mínimo (D: Diámetro del cable)	Instalación	20D	20D	20D
radio de curvatura mínimo (D: Diámetro del cable)	Operación	10D	10D	10D
Resistencia al aplastamiento		1000N/100mm	1000N/100mm	1000N/100mm

* Las propiedades mecánicas de las demás fibras ópticas y cables deberán cumplir con las normas internacionales IEC 60794.

Características ambientales

Temperatura de transporte	-20℃~+60℃
Temperatura de almacenamiento	-20℃~+60℃
Temperatura de instalación	-20℃~+60℃
Temperatura de funcionamiento	-20℃~+60℃
Retardante de llama	IEC 60332-1

Embalaje, marcado y entrega

Embalaje

Tambores de madera o contrachapado con protección.

Calificación

Marcador de cables cada metro por:

Nombre del proyecto o propietario del proyecto
Año de fabricación
Tipo de cable y número de fibras
Longitud del cable
Etc. O según se requiera

Duración de la entrega

Los plazos de entrega estándar son 2 km/tambor.

Información para realizar pedidos

BOCS-G3D-2.0-FA00-2Z

1 Material amortiguador ajustado	2. Seleccione el color del cable.	3 Número de fibra	4. Seleccione el tipo de fibra.
Z=LSZH H=Hitrel	O=Naranja Y=Amarillo A=Aguamarina Otros colores disponibles bajo pedido.	014~024	B1.3=G652D B6a1=G657A1 B6a2=G657A2 A1=50/125μm A1b=62,5/125 μm BIOM3 = Insensible a la flexión - Banda máxima OM3 BIOM4 = Insensible a la flexión - Banda máxima OM4 OM5 = Insensible a la flexión - Banda máxima OM5

Información para realizar pedidos

X a X	X	X	X	X	X	X	X	X
Tipo de conector	MPO polaco	Color de la carcasa	Tipo de fibra	Recuento de fibras	Longitud del cable	longitud de coleta	Tipo de cable	Polaridad
1 = MPO-Femenino 2 = MPO-Masculino 3 = LC/APC 4 = LC/UPC 5 = SC/APC 6 = SC/UPC 7 = FC/APC 8 = FC/UPC 9 = ST 0 = MU S = Especial	1 = UPC 2 = PC 3 = APC 8 grados	1 = Beige 2 = Aguamarina 3 = Verde 4 = Amarillo 5 = Negro 6 = Rojo S = Especial	1 = SM 9/125 G652D 2 = SM 9/125 G657A 3 = MM 50/125 (OM2) 4 = MM 50/125 (OM3) 5 = MM 50/125 (OM4) 6 = MM 62,5/125 (OM1)	1 = 8 2 = 12 3 = 24 4 = 48 5 = 72 6 = 96 7 = 144 S = Especial	0 = 0,5 m 1 = 1,0 m 2 = 2,0 m 3 = 3,0 m S = Especial	0 = 0 m 1 = 0,5 m 2 = 0,6 m 3 = 1,0 m 4 = 1,5 m 5 = 2,5 m 6 = 3,0 m S = Especial	1 = Cinta desnuda 2 = Óvalo 3 = Ronda S = Especial	A = Polaridad A B = Polaridad B C = Polaridad C

Preguntas frecuentes

Q ¿Para qué aplicaciones es más adecuado este cable de conexión OM5 MPO?

A: Se recomienda encarecidamente para redes de área de almacenamiento (SAN), redes de centros de datos, áreas de distribución de equipos (EDA) y cualquier arquitectura de alta densidad que requiera un rendimiento robusto.

Q ¿Qué diferencia a la fibra OM5 de las fibras multimodo estándar?

A: La fibra OM5 está diseñada para admitir protocolos de alta velocidad de 40G y 100G, y ofrece un ancho de banda modal efectivo excepcional en múltiples longitudes de onda, incluyendo 850 nm, 953 nm y 1300 nm. Esto garantiza una transmisión de datos ultrarrápida y estable a distancias mayores.

Q ¿Es seguro este cable para su uso en centros de datos interiores?

A: Sí, está recubierto con una cubierta de baja emisión de humos y cero halógenos (LSZH) y cumple con la estricta norma ignífuga IEC 60332-1, lo que garantiza una seguridad superior y una protección ambiental en instalaciones críticas.
