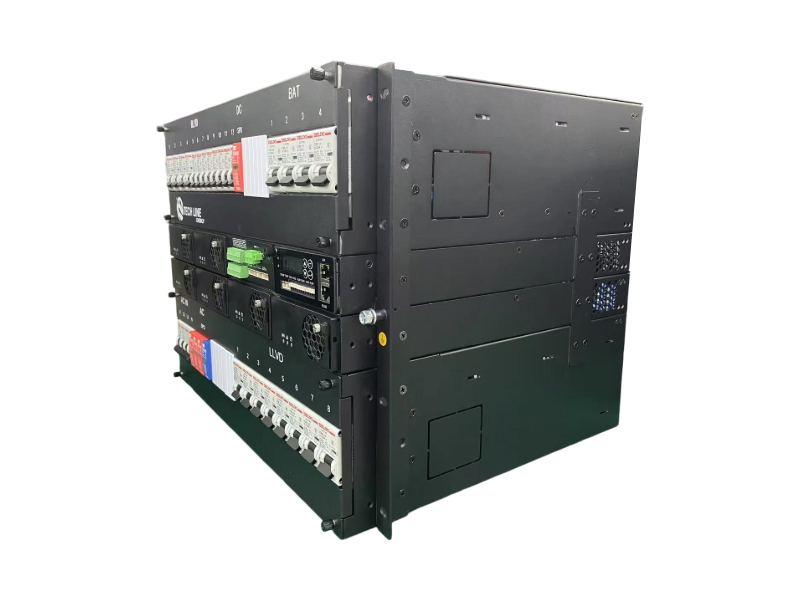

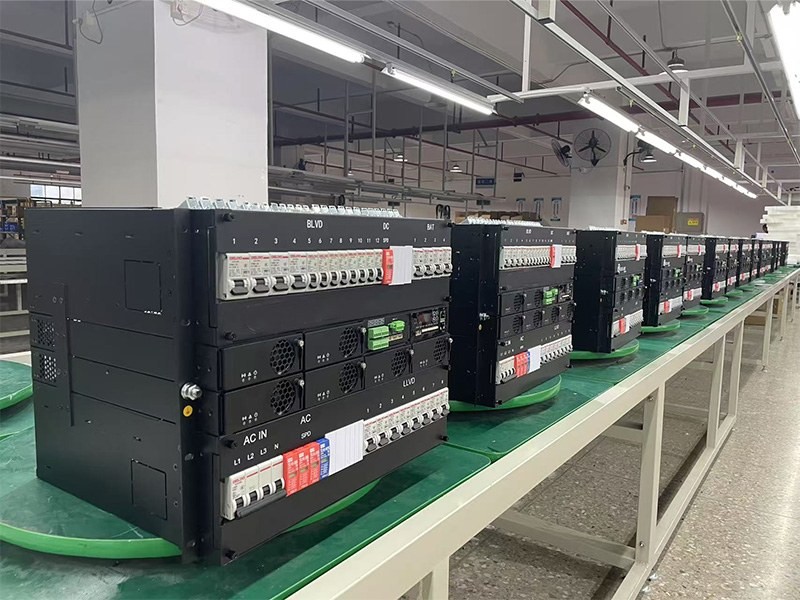

Sistema de alimentación de CC integrado de 24 kW y 450 A, subbastidor rectificador de telecomunicaciones de 19 pulgadas
El HHY48400-H8A5KM es de última generación, Sistema de alimentación de CC integrado para montaje en rack de 19 pulgadas Diseñado específicamente para aplicaciones modernas de telecomunicaciones y estaciones base. Ofrece una robusta capacidad máxima de 24 kW y una corriente de salida nominal de hasta 450 A, lo que garantiza una fuente de alimentación de 53,5 V CC altamente estable para infraestructuras de red críticas en diversas condiciones de la red eléctrica.
Este subbastidor modular admite hasta seis rectificadores HHY4875G1 de 4000 W con capacidad de intercambio en caliente, logrando una eficiencia máxima excepcional del 96,2 % para reducir significativamente los costos de energía operativa. Cuenta con una estructura de distribución de energía altamente confiable, que incluye entradas de CA duales (compatibles con 380 V trifásicas y 220 V monofásicas), gestión de carga LLVD y BLVD separadas, y dispositivos de protección contra sobretensiones (SPD) de nivel C integrados en las líneas de CA y CC para una máxima seguridad del equipo.
El HHY48400-H8A5KM es una solución de fuente de alimentación integrada de 19 pulgadas, montable en rack, diseñada para redes de telecomunicaciones de alta densidad. Con una potencia máxima de 24 kW (450 A), este sistema garantiza un suministro eléctrico ininterrumpido de 48 V CC para infraestructuras críticas, compatible con entradas de red y generadores, e incluye protección avanzada contra sobretensiones.

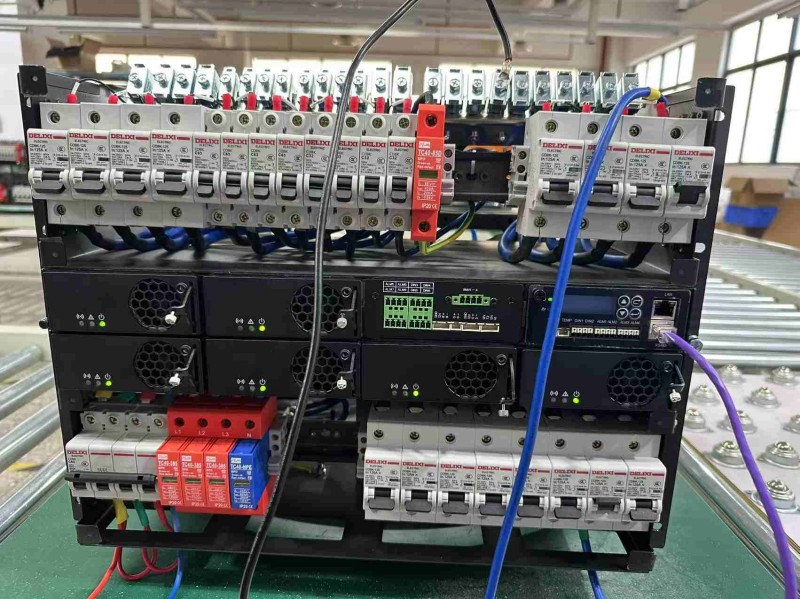

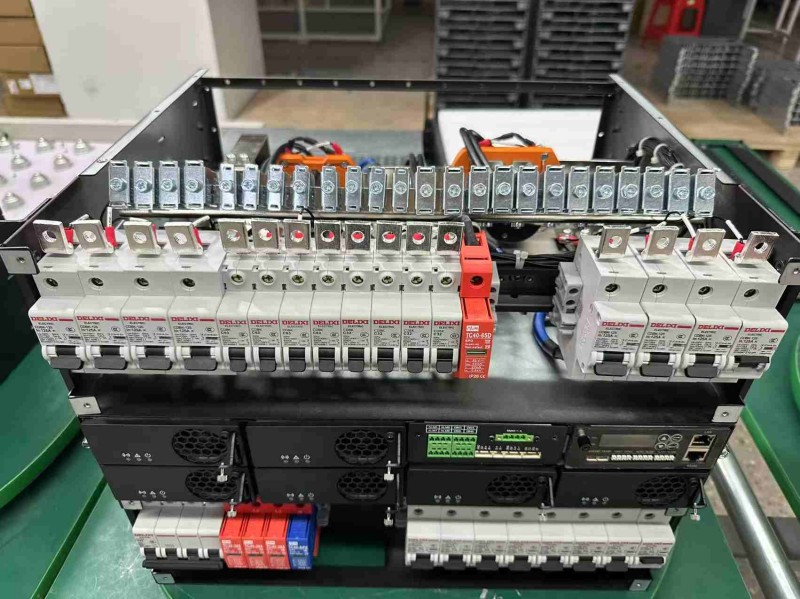

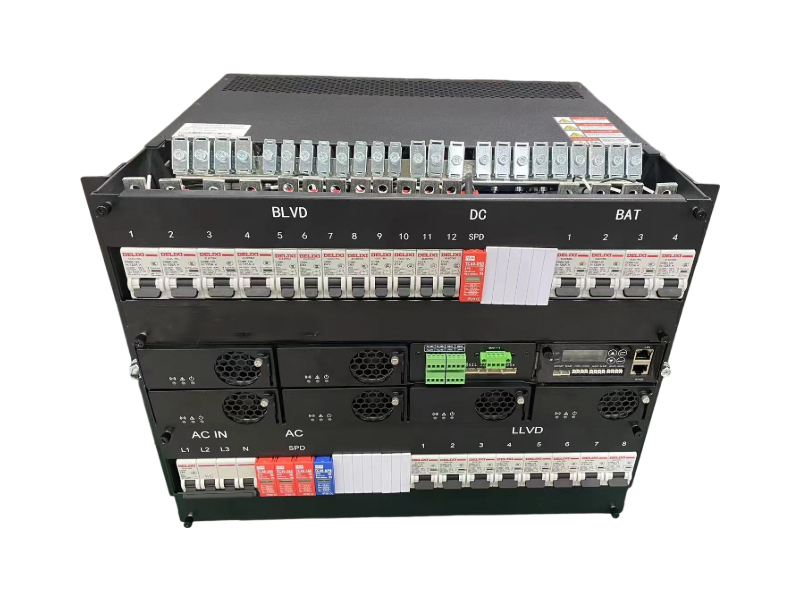

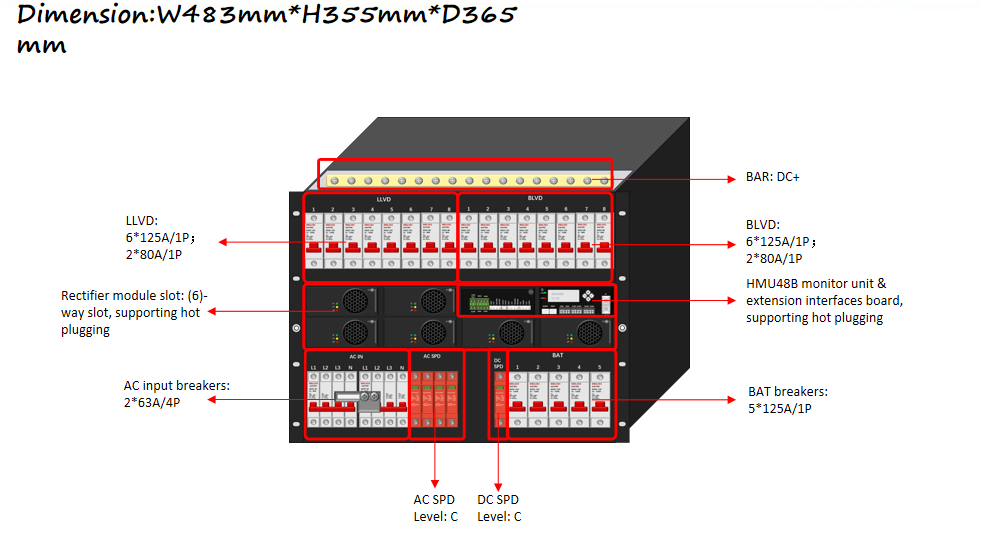

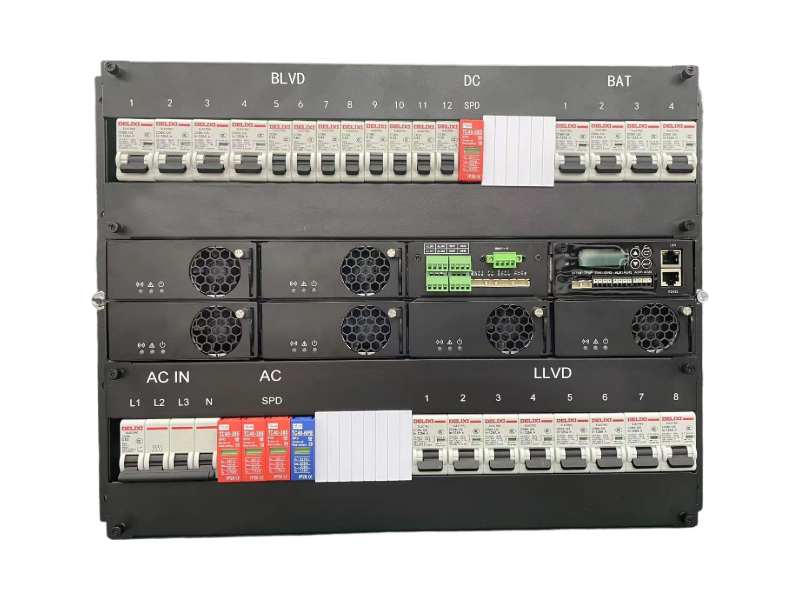

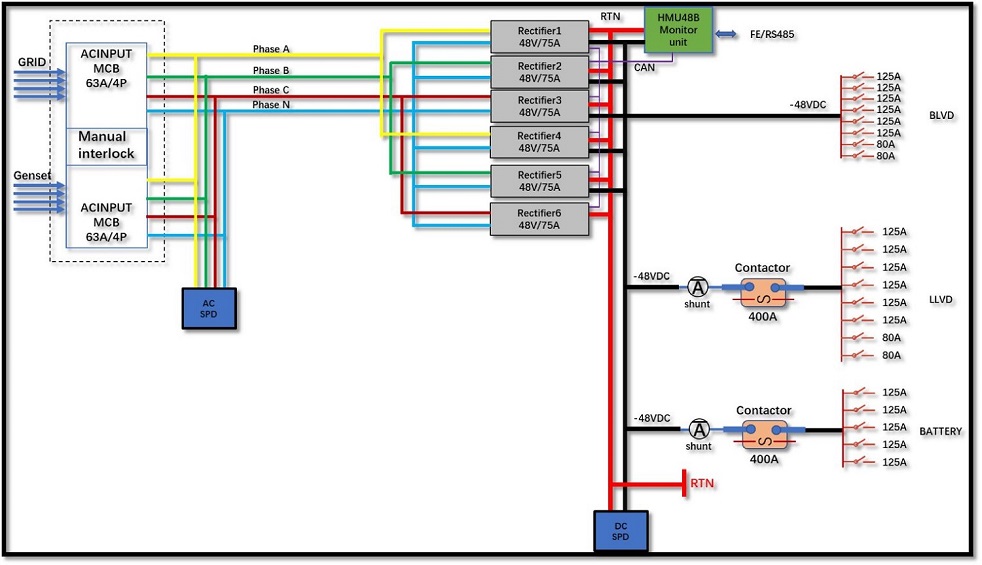

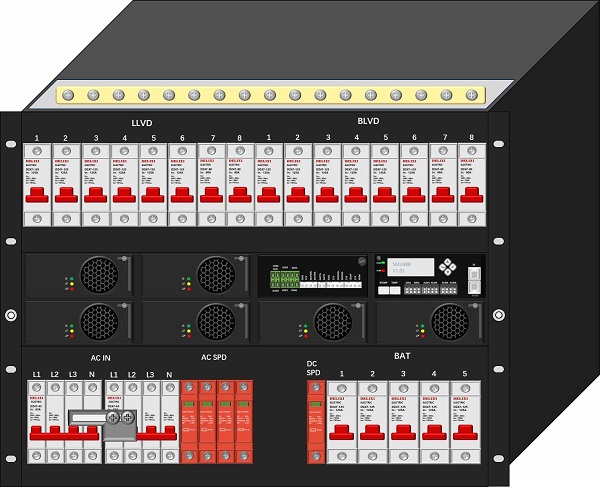

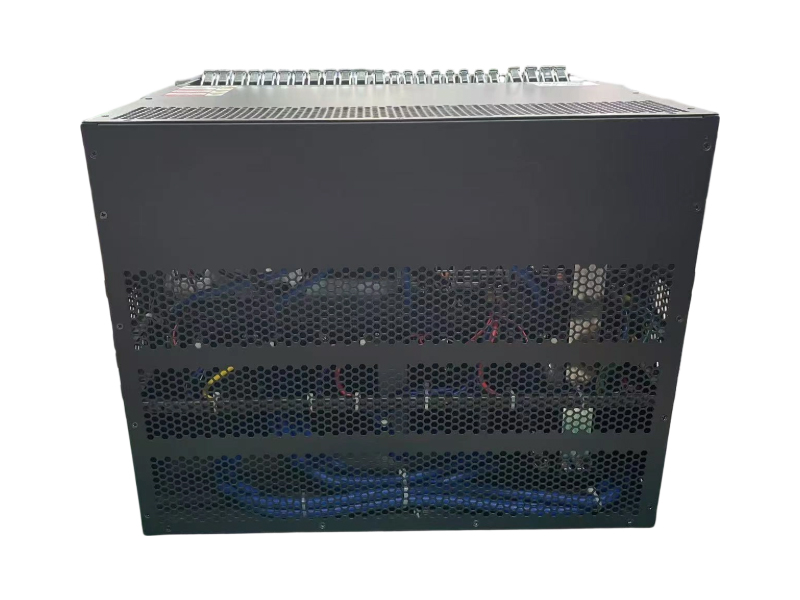

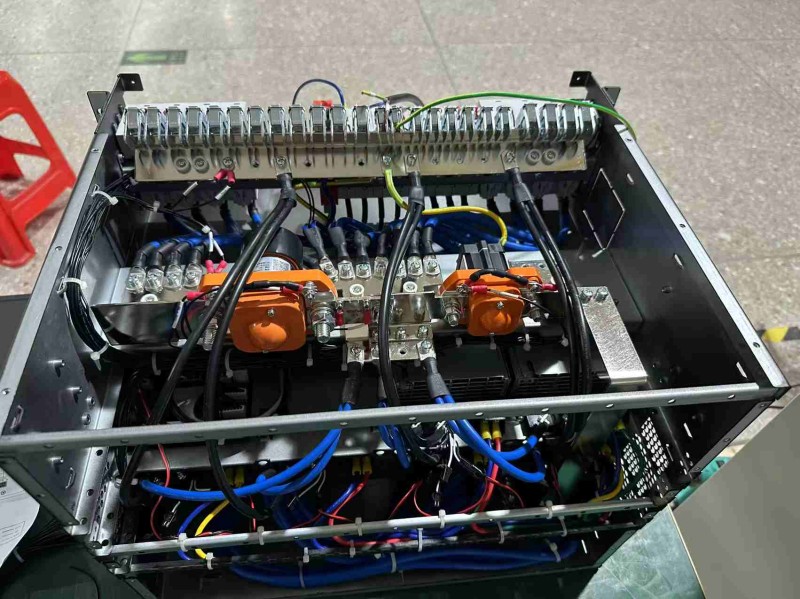

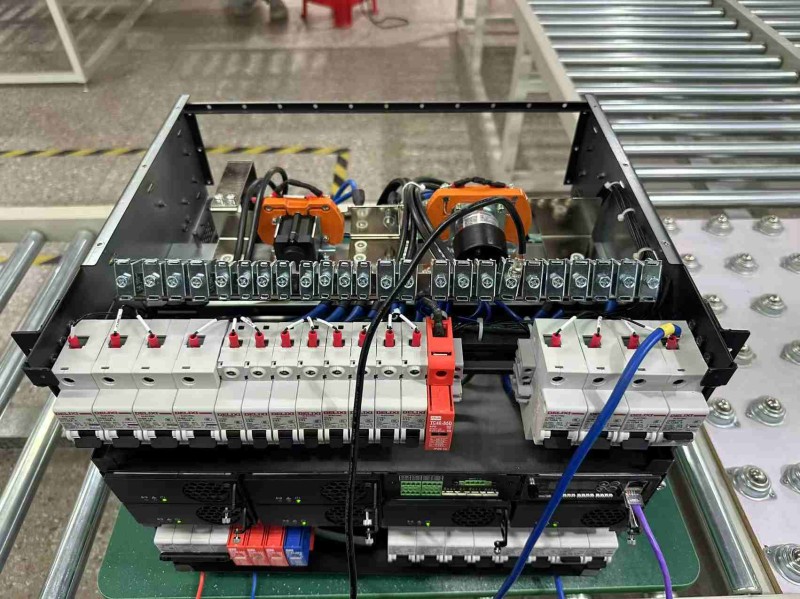

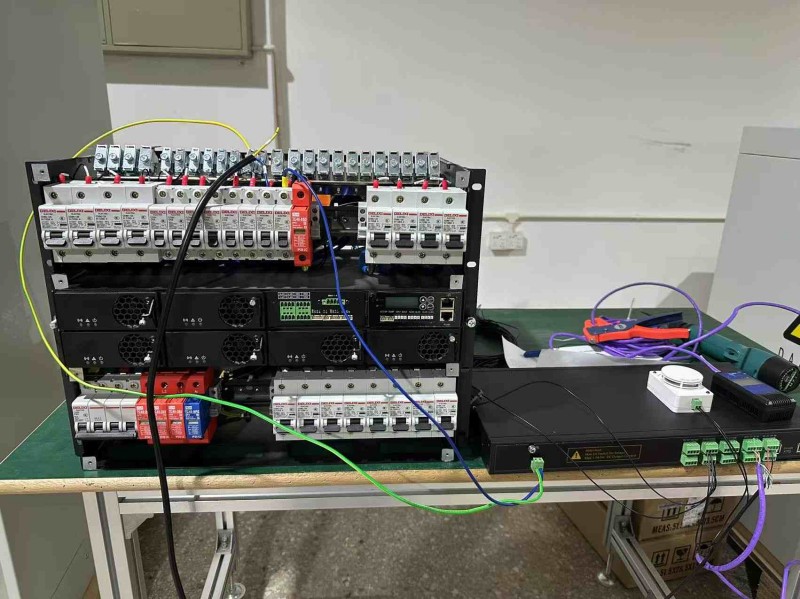

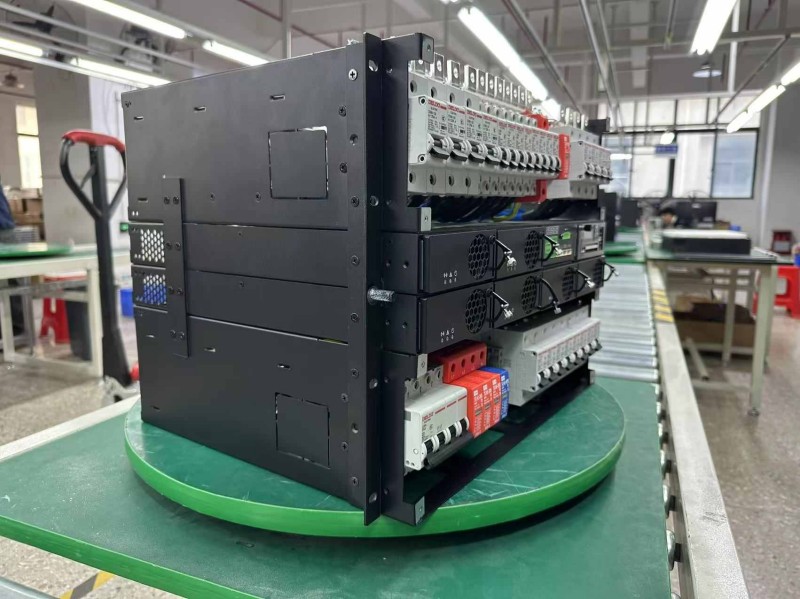

El subbastidor está dividido de forma inteligente para separar la entrada de CA, la distribución de CC, las ranuras de rectificadores y el núcleo de monitorización inteligente. El sistema incluye un esquema eléctrico que demuestra la distribución a prueba de fallos desde la red/grupo electrógeno, a través de los rectificadores, hasta los interruptores de desconexión de carga multinivel (LLVD/BLVD).
Esquema eléctrico interno y enrutamiento| Tipo de producto | HHY48400-H8A5KM | ||
|---|---|---|---|
HHY48400-H8A5KM | Sistema | Dimensiones (ancho, profundidad y altura) | 483 mm (ancho) × 365 mm (profundidad) × 355 mm (alto) |
| Modo de instalación | Se instala en un rack o gabinete de 19 pulgadas. | ||
| Modo de mantenimiento | Frente | ||
| Peso | 35 kg (El módulo rectificador no está incluido) | ||
| aporte | Modo de entrada | Sistema trifásico de cuatro hilos 380V (compatible con 220V CA monofásico) | |
| Frecuencia de entrada | 45-66 Hz, valor nominal: 50/60 Hz | ||
| Capacidad de entrada | 2*63A/4P (MCB) | ||
| SPD | Nivel C | ||
| Corriente de entrada máxima del módulo rectificador | Máximo 23 A para un solo módulo | ||
| Producción | Voltaje de salida | 43,2-58 VCC, valor nominal: 53,5 VCC | |
| Capacidad máxima | 24 kW (176 V CA ~ 300 V CA) 12~24KW (85VAC~175VAC con reducción lineal) | ||
| Máxima eficiencia | 96,2% | ||
| Precisión de la estabilización de voltaje | ≤±0,6% | ||
| Corriente nominal de salida | 450A (MÁX.) | ||
| Interfaz de salida | Disyuntores de batería: 5 * 125A LLVD: 6*125A/1P; 2*80A/1P; BULEVÁN: 6*125A/1P; 2*80A/1P | ||
| SPD de CC | Nivel C |

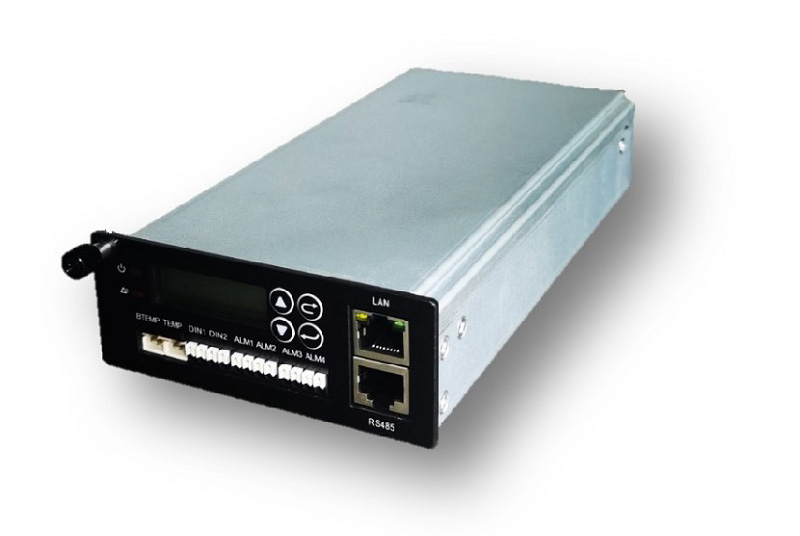

El módulo de monitoreo HMU48B (en adelante, "HMU48B") es una pequeña unidad de monitoreo, principalmente para diferentes tipos de verificación del estado operativo del sistema de energía y control del funcionamiento del sistema de energía.
Ofrece interfaces avanzadas como interfaz de sensor, puerto de conexión CAN, interfaz RS 485, interfaz de contacto seco de entrada/salida, etc., que permiten gestionar el entorno del sitio y la generación de informes de alarmas. Asimismo, permite la comunicación remota con la gestión de red de terceros, compatible con el protocolo estándar, para administrar el sistema eléctrico de forma remota.
| Artículo | Presupuesto | Artículo | Presupuesto |
|---|---|---|---|
| Características de detección | Detección de información de CA y CC | Funciones de administración | Carga de la batería y gestión de la carga flotante |
| Detección de información del módulo rectificador y del módulo solar | Compensación de temperatura de la batería | ||
| detección de información de la batería | Alarma de alta y baja temperatura de la batería | ||
| Detección de temperatura y humedad ambiental, temperatura de la batería, magnetismo de la puerta, humo, inundación de agua y otra información ambiental. | Gestión de la carga de la batería y la limitación de corriente | ||
| Detección de señal de entrada de contacto seco de 6 vías | Protección contra baja tensión de la batería | ||
| Detección de batería y fusible de carga | Gestión de pruebas de baterías | ||
| Gestión de alertas | La alarma se puede asociar al contacto seco de salida, admite 8 contactos secos de salida y se puede configurar para que se abra normalmente. | detección de capacidad residual de la batería | |
| Se puede configurar el nivel de alarma (emergencia/apagado). | El nivel 5 es una gestión independiente de apagado. | ||
| Avisar al usuario mediante la luz indicadora y el sonido de alarma (opcionalmente habilitado/deshabilitado). | Dos modos de funcionamiento para el usuario (tiempo/voltaje) | ||
| 1.000 registros históricos de alarmas | 4. Medición de potencia del usuario (medición de potencia de carga) | ||
| interfaz inteligente | 1 interfaz FE norte, protocolo total | Guarda periódicamente la información de energía del usuario. | |
| 1 interfaz RS485 orientada al sur para gestionar los equipos conectados. | |||

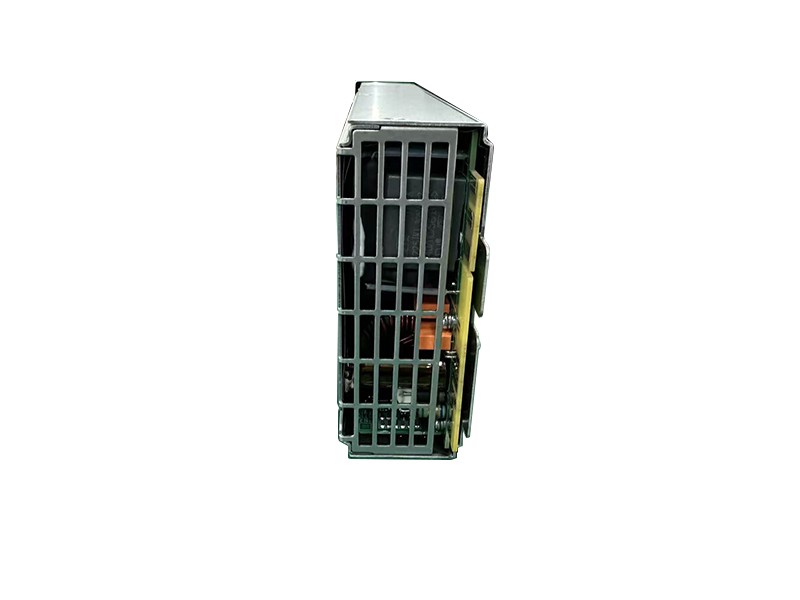

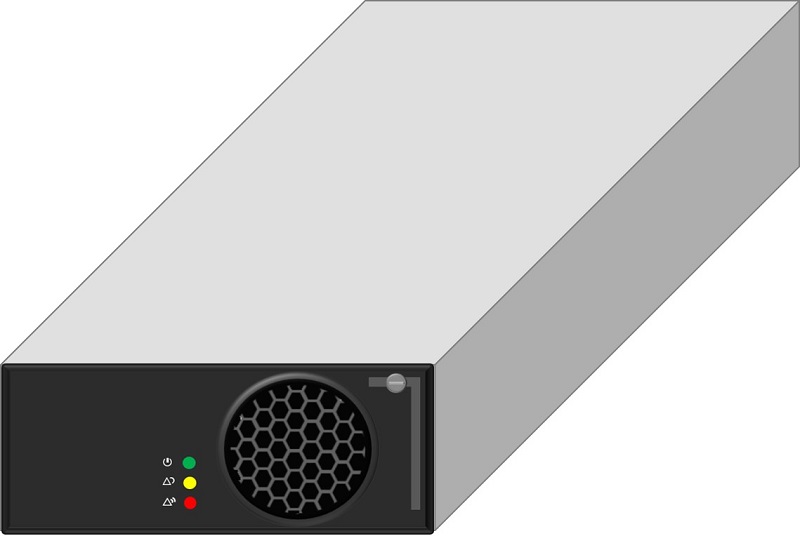

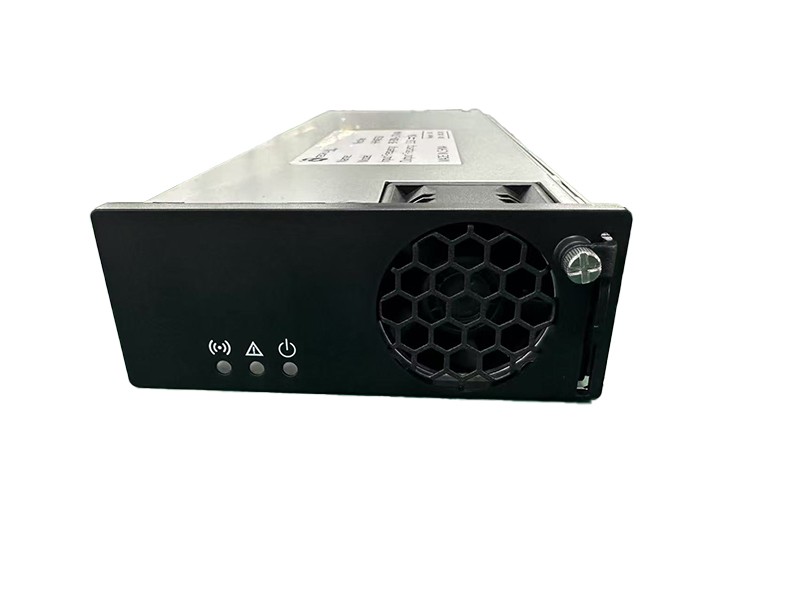

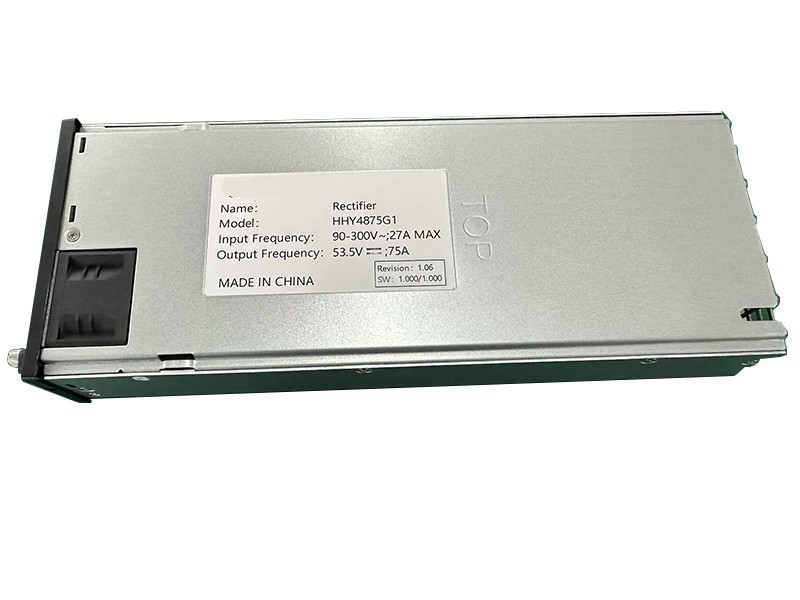

El HHY4875G1 es un módulo rectificador digital de alta eficiencia y alta densidad de potencia, que permite un amplio rango de voltaje de entrada; su salida predeterminada es de 53,5 V CC.
Cuenta con las ventajas de una función de arranque suave, una protección perfecta, bajo nivel de ruido y la posibilidad de uso en paralelo. La monitorización de la fuente de alimentación permite supervisar en tiempo real el estado del módulo rectificador y la función de regulación de la carga y la tensión de salida.
| Artículo | Presupuesto | Artículo | Presupuesto |
|---|---|---|---|
| productividad | > 96% (230 V CA, 50% de carga) | voltaje de funcionamiento | 90 V CA ~ 300 V CA |
| Dimensión | 40,5 mm × 105 mm × 281 mm | frecuencia | 45 Hz~65 Hz, valor nominal: 50 Hz/60 Hz |
| Peso | < 2 kg | Corriente de entrada nominal | ≤23A |
| Modo de refrigeración | refrigeración por aire forzado | factor de potencia | ≥0,99 (100% de carga) ≥0,98 (50% de carga) ≥0,97 (30% de carga) |
| Protección contra sobrepresión de entrada | > 300 V CA, rango de recuperación: 290 V CA ~ 300 V CA | THD | ≤5% (100% de carga) ≤8% (50% de carga) ≤12% (carga del 30%) |
| Introduzca la protección contra subtensión | < 80 V CA, rango de recuperación: 80 V CA ~ 90 V CA | voltaje de salida | 42 V CC ~ 58 V CC, valor nominal: 53,5 V CC |
| Se proporciona una salida para protección contra cortocircuitos. | Cortocircuito a largo plazo, el cortocircuito desaparece y se puede restaurar. | Precisión de presión estable | -0,5/0,5 (%) |
| Protección contra sobretensión de salida | Rango: 59,5 V CC | potencia de salida | 4000 W (176 V CA ~ 300 V CA) 2000W~4000W (reducción lineal de 90~175 VCA) |
| Hora de inicio | < 10s | La salida contiene el tiempo | > 10 ms |
| ruido | < 55 dBA | MTBF | 10^5 horas |
