Gabinete para sistema de alimentación HRTP 481000R: Solución integral

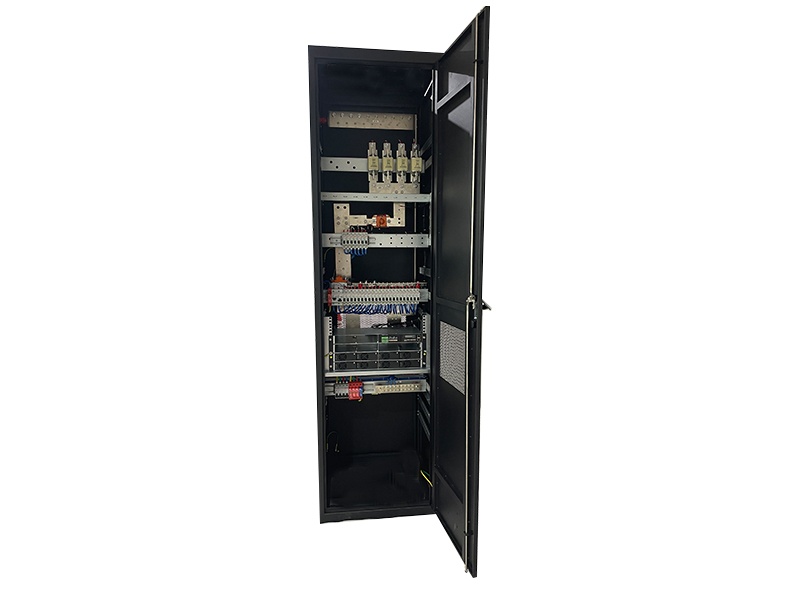

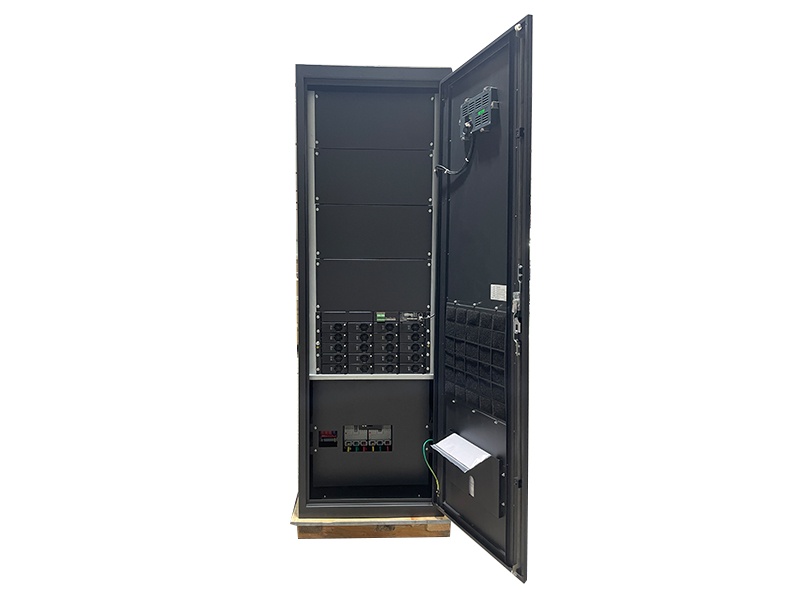

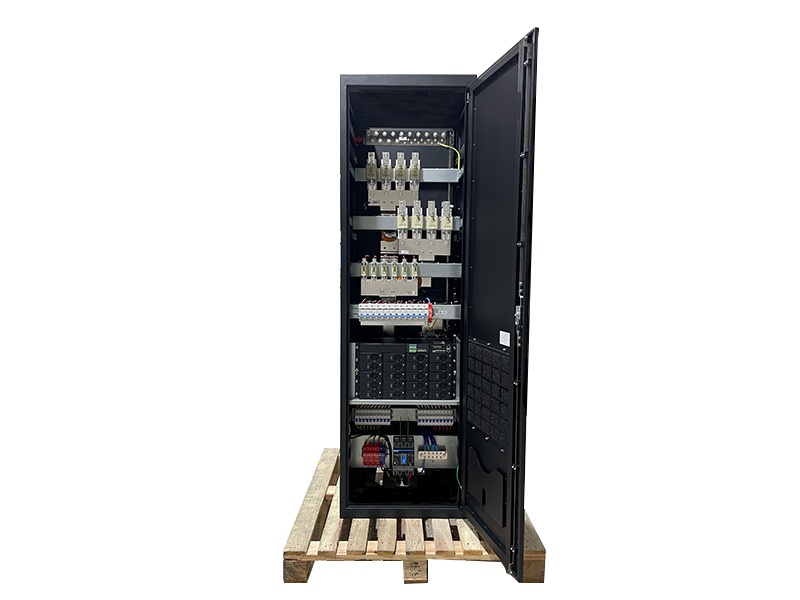

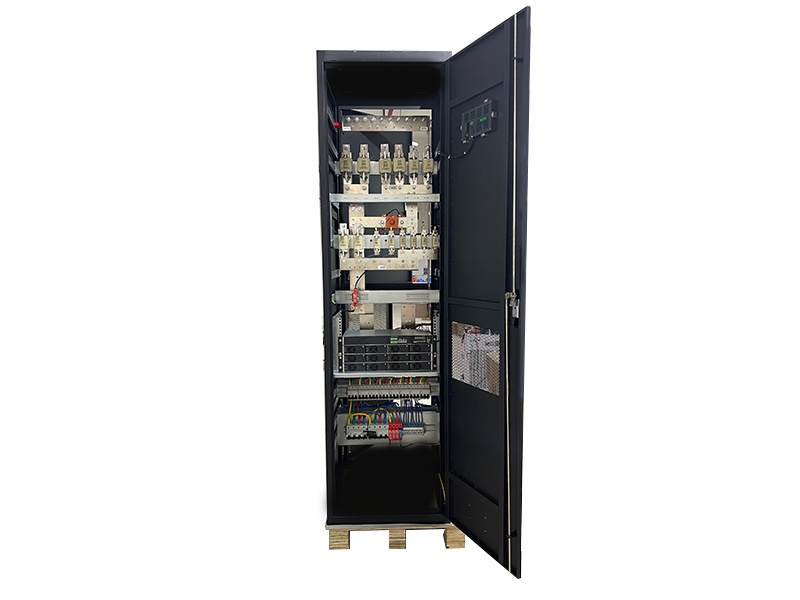

El armario del sistema de alimentación HRTP481000R es una fuente de alimentación integrada para interiores con una capacidad nominal de 1000 A. El sistema se puede instalar con
20 módulos rectificadores de 1U 48V/50A. Este sistema puede utilizarse ampliamente en salas de acceso de comunicaciones y sitios empresariales para proporcionar
Fuente de alimentación fiable. Se trata de un dispositivo de alimentación centralizada diseñado específicamente para entornos como salas de equipos de comunicación y centros de datos.
La HRTP 481000R es una fuente de alimentación integrada de alto rendimiento para interiores con una capacidad nominal de 1000 A. Diseñada específicamente para la distribución centralizada de energía en entornos exigentes como salas de equipos de comunicaciones y centros de datos, este sistema admite hasta 20 módulos rectificadores de 1U y 48 V/50 A. Gestionada por una unidad de monitorización inteligente, proporciona una solución de alimentación estable y fiable para infraestructuras de red a escala empresarial.
Dimensiones del mueble: 2000*600*600 mm
Modo de mantenimiento: línea de entrada inactiva, mantenimiento frontal
| Categoría | Artículo | Presupuesto |
|---|---|---|
| Sistema | Dimensiones del gabinete | 600 mm * 600 mm * 2000 mm |
| Modo de mantenimiento | Frente | |
| Modo de instalación | Instalación sobre suelo (base de montaje de 200 mm) | |
| Enfriamiento | Natural | |
| Método de cableado | De abajo hacia abajo y de abajo hacia arriba (soporte De abajo hacia abajo y de arriba hacia arriba) | |

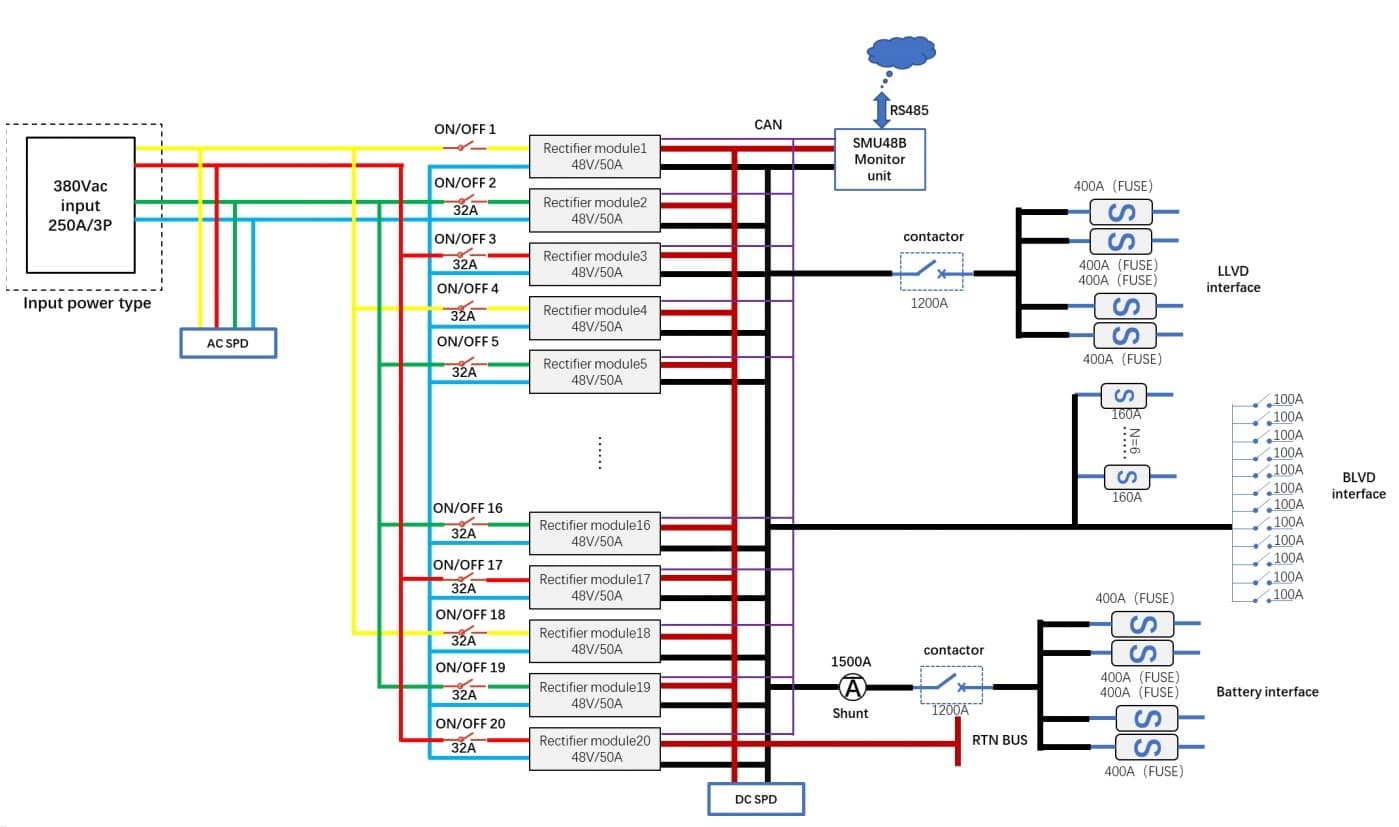

| Aporte | Modo de entrada | Sistema trifásico de cuatro hilos de 380 V (doble entrada de CA); compatible con monofásico de 220 V CA. |
| Frecuencia de entrada | 45 Hz~65 Hz, Clasificación: 50 Hz | |
| Capacidad de entrada | 1 * Disyuntor magnetotérmico de 250 A/3 polos | |
| Interruptores de entrada (rectificador) | 20 * 32A/1P MCB | |
| Velocidad de CA | Clase I+II |
| Producción | Voltaje de salida | 43,2-58 VCC, valor nominal: 53,5 VCC |
| Capacidad máxima | 60 kW para 176~300 V CA; 30 kW ~ 60 kW (reducción lineal de 90~175 V CA) | |
| Máxima eficiencia | 96,2% | |
| Corriente nominal de salida | 1000 A máximo | |

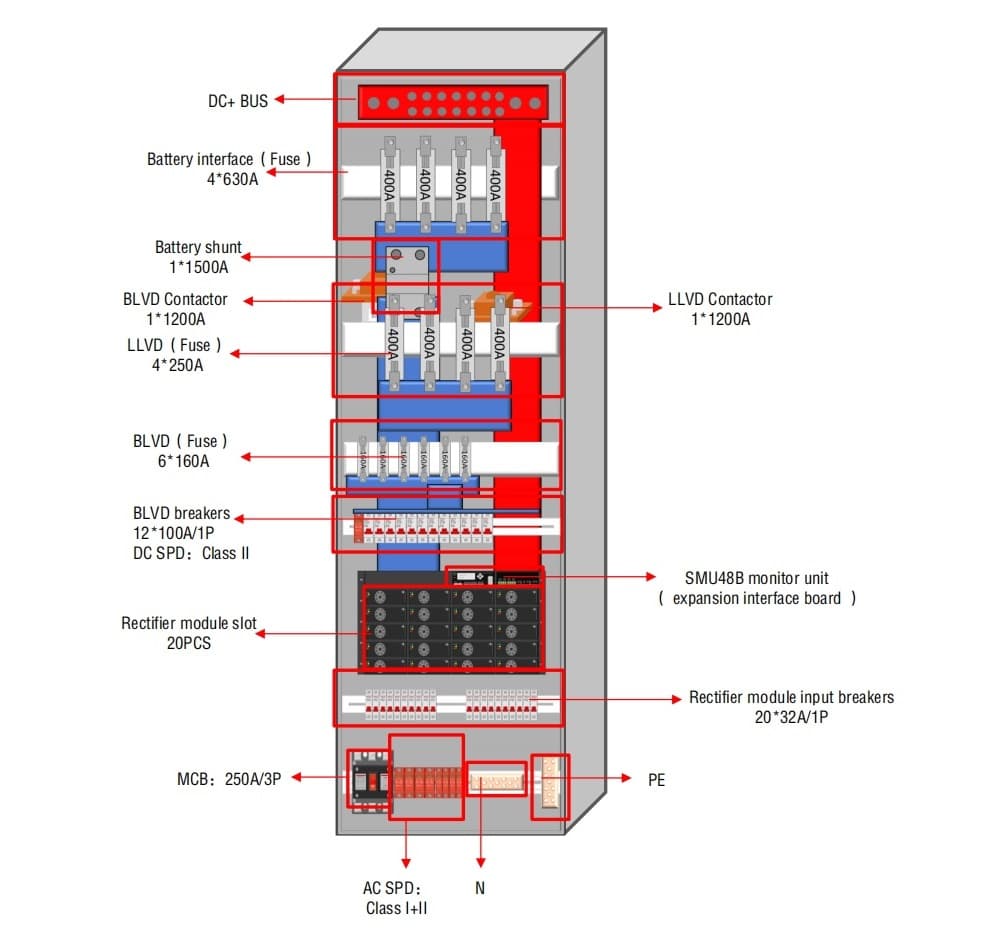

| Interfaz de salida | Fusible de batería: 4 * 400A; LLVD: Fusible 4 * 400A; BLVD: Fusible 6 * 160A, Disyuntores 12 * 100A/1P | |
| SPD de CC | Clase II |
| Unidad de monitorización (HM11B) | Entrada de señal | Entrada analógica bidireccional (temperatura de batería/ambiente); Sensores: Temperatura y humedad * 1, Humo * 1, Agua * 1, Puerta * 1; Entrada de contacto seco de 6 dígitos |
| Puerto de comunicación | RS485 / FE | |
| Almacenamiento de registros | Hasta 1000 registros históricos de alarmas | |
| Modo de visualización | LCD 128 * 48 | |
| Salida de alarma | Punto de contacto seco de 8 vías | |
| Ambiente | Temperatura de funcionamiento | -25°C a +75°C (arranque a -40°C) |
| Temperatura de almacenamiento | -40°C a +70°C | |
| Humedad de funcionamiento | 5% - 95% (sin condensación) | |
| Altitud | ≤ 3000 m (Por encima de 3000 m, la temperatura disminuye 1 °C por cada 200 m adicionales) |

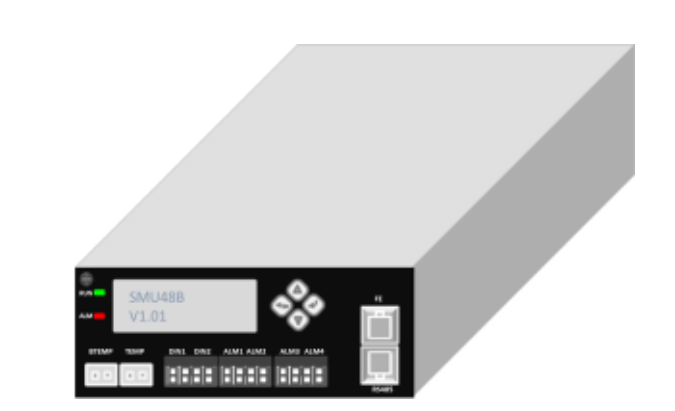

El módulo de monitorización SMU48B es una unidad compacta pero potente diseñada para comprobar y controlar el estado operativo de los sistemas eléctricos. Ofrece una amplia gama de interfaces, incluyendo interfaces para sensores, puertos CAN, interfaces RS485 y contactos secos de entrada/salida, lo que permite una gestión eficiente del entorno y la generación de informes de alarmas. Además, admite la comunicación remota con sistemas de gestión de red de terceros mediante protocolos estándar.
Categoría | Presupuesto | Artículo | Presupuesto |
|---|---|---|---|
| Características de detección | Detección de información de CA y CC | Características de administración | Carga de la batería y gestión de la carga flotante |
| Detección de rectificadores y módulos solares | Compensación de temperatura de la batería | ||
| detección de información de la batería | Alarma de alta/baja temperatura de la batería | ||
| Sensores ambientales: Temperatura, humedad, humo, agua, puerta. | Gestión de la carga de la batería y la limitación de corriente | ||
| Detección de señal de entrada de contacto seco de 6 vías | Protección contra baja tensión de la batería | ||
| Detección de fusibles de batería y carga | Gestión de pruebas de baterías | ||
| Gestión de alertas | 8 contactos secos de salida (normalmente abiertos/cerrados) | detección de capacidad residual de la batería | |
| Niveles de alarma configurables (Emergencia / Desactivado) | Gestión de apagado independiente de nivel 5 | ||
| Indicadores visuales y sonoros (Activar/Desactivar opcionalmente) | Modos de apagado para dos usuarios (tiempo/voltaje) | ||
| 1.000 registros históricos de alarmas | 4. Medición de energía del usuario (Potencia de carga) | ||
| Interfaz inteligente | 1 Interfaz FE Norte (protocolo SNMP/HTTPS) | Ahorro de información de energía regular | |
| 1 Interfaz RS485 Sur para equipos conectados | - |

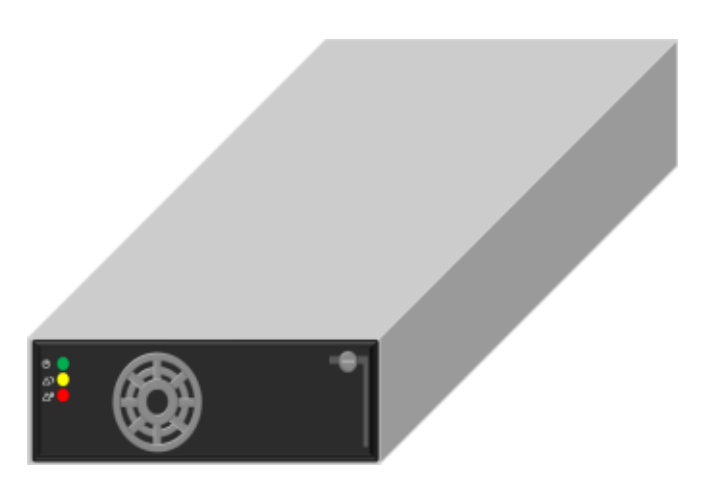

El SR4850H-1U es un módulo rectificador digital de alta eficiencia y densidad de potencia, diseñado para admitir una amplia gama de voltajes de entrada con una salida predeterminada de 53,5 V CC. Entre sus principales ventajas se incluyen una función de arranque suave, funciones de protección integrales, funcionamiento con bajo nivel de ruido y compatibilidad con conexión en paralelo. La monitorización integrada de la fuente de alimentación permite el seguimiento en tiempo real del estado del módulo, las condiciones de carga y la regulación del voltaje de salida.
Artículo | Presupuesto | Artículo | Presupuesto |
|---|---|---|---|
| Productividad | >96% (230 V CA, 50% de carga) | Voltaje de funcionamiento | 90 V CA ~ 300 V CA |
| Dimensión | 40,5 mm × 105 mm × 281 mm | Frecuencia | 45 Hz~65 Hz (Nominal: 50 Hz/60 Hz) |
| Peso | <1,8 kg | Corriente de entrada nominal | ≤19A |
| Modo de enfriamiento | Refrigeración por aire forzado | Factor de potencia | ≥0,99 (100% de carga) ≥0,98 (50% de carga) ≥0,97 (carga del 30%) |
| Protección contra sobrepresión de entrada | >300 V CA (Recuperación: 290 V CA ~ 300 V CA) | THD | ≤5% (100% de carga) ≤8% (50% de carga) ≤12% (carga del 30%) |
| Protección contra subtensión de entrada | <80 V CA (Recuperación: 80 V CA ~ 90 V CA) | Voltaje de salida | 42 V CC ~ 58 V CC (Nominal: 53,5 V CC) |
| Protección contra cortocircuitos | Cortocircuito prolongado (Autorrealización) | Precisión de presión estable | -0,5 / 0,5 (%) |
| Protección contra sobretensión de salida | Rango: 59,5 V CC | Potencia de salida | 3000 W (176 V CA ~ 300 V CA) 1350W ~ 3000W (90 ~ 175VAC, disminución lineal) |
| Hora de inicio | <10s | Tiempo de espera | >10 ms |
| Ruido | <55 dBA | MTBF | 10^5 horas |
