Gabinete de alimentación para telecomunicaciones apilable de 48 V CC con compartimento para baterías.

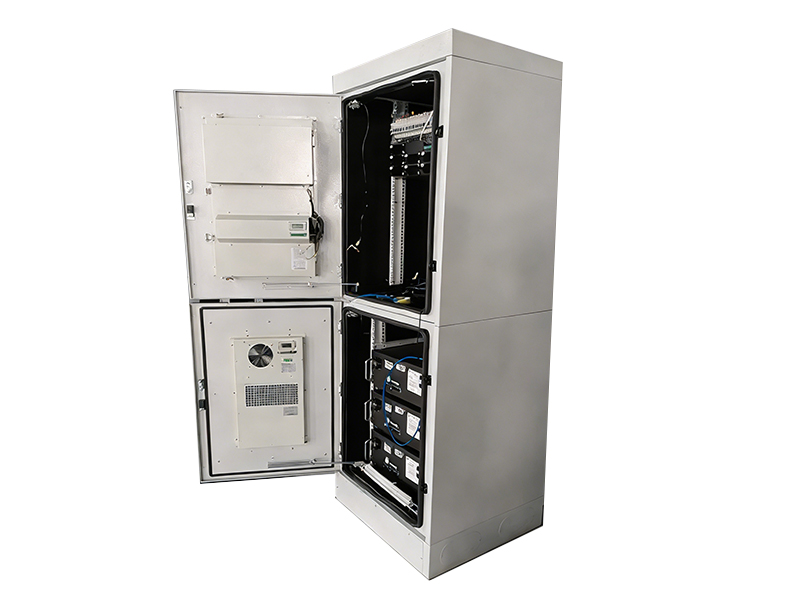

El Solución apilable de Zain representa un enfoque de vanguardia para la infraestructura de telecomunicaciones modular, que incluye una Gabinete de alimentación de CC de alto rendimiento (750 mm de ancho x 750 mm de profundidad x 1000 mm de alto) apilado de forma segura sobre un armario de almacenamiento de baterías específico (750 mm de ancho x 750 mm de profundidad x 1300 mm de alto). Esta arquitectura de doble nivel ofrece una altura total del sistema de 2300 mm, lo que proporciona una óptima utilización del espacio para implementaciones en instalaciones de alta densidad.
Diseñado para una larga vida útil, el gabinete de CC Está fabricada con chapa galvanizada de 1,2 mm, mientras que la base de la batería utiliza chapa galvanizada en caliente de 1,5 mm para una mayor resistencia estructural. La interfaz de apilamiento está meticulosamente diseñada con tiras de goma impermeables y fijada con tuercas y tornillos de alta resistencia para garantizar un sellado hermético. En el interior, el armario está revestido con algodón aislante plateado ignífugo para mantener la estabilidad térmica y proteger los componentes sensibles.

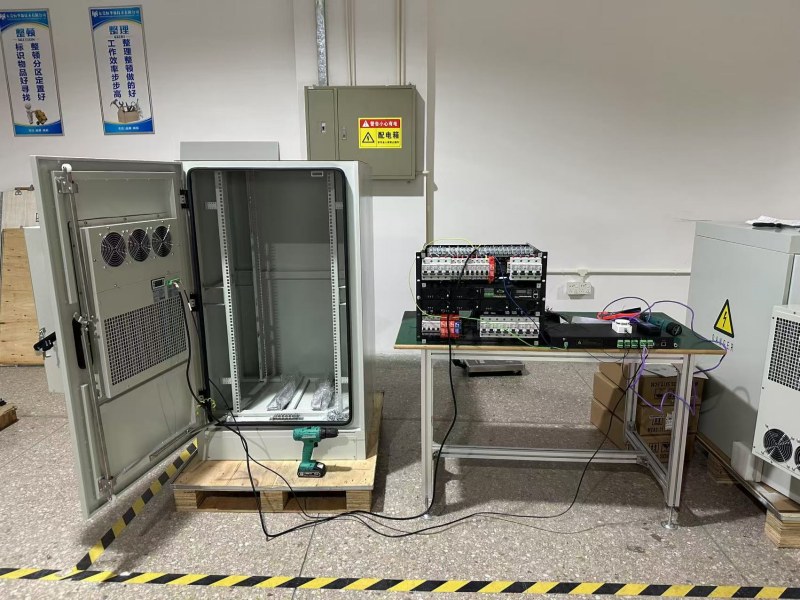

Diseñada para ampliaciones exigentes en instalaciones aisladas y de telecomunicaciones, esta arquitectura de doble nivel, altamente adaptable, separa físicamente los equipos de alimentación del sistema de almacenamiento de energía. Cuenta con un robusto armario de alimentación de CC apilado de forma segura sobre un armario base dedicado para baterías de alta capacidad.

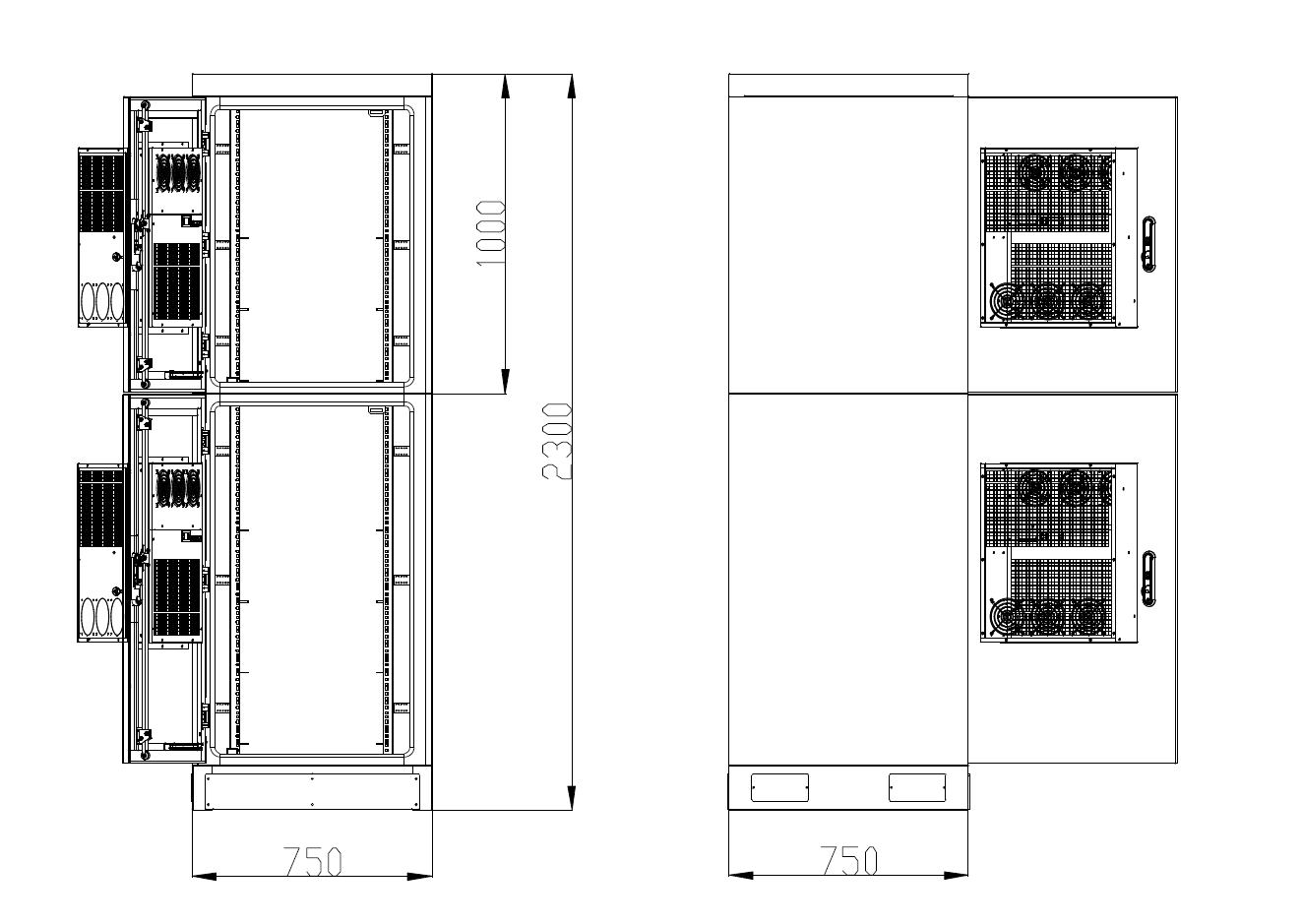

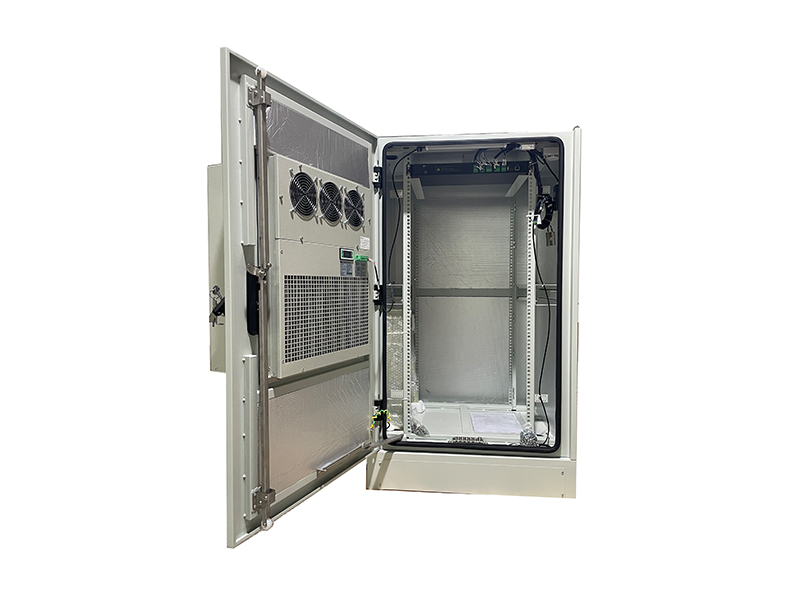

| Dimensiones totales apiladas | 750 mm de ancho × 750 mm de profundidad × 2300 mm de alto (altura total) |
| Gabinete para equipos de CC | 750 mm de ancho × 750 mm de profundidad × 1000 mm de alto. Fabricada con chapa galvanizada de 1,2 mm de espesor. Incorpora luces de acceso LED y barra de cobre para la toma de tierra en la base. |
| Base del gabinete de baterías | 750 mm de ancho × 750 mm de profundidad × 1300 mm de alto (incluye base de 150 mm). Fabricado con chapa galvanizada en caliente de 1,5 mm. Capacidad para 4 pares de soportes para baterías. |
| Integración de la batería | Diseñado para baterías de 4U y 150 Ah (179 mm de alto × 486 mm de ancho × 550 mm de profundidad, ~60 kg) instaladas en racks estándar con una separación de 1U. |

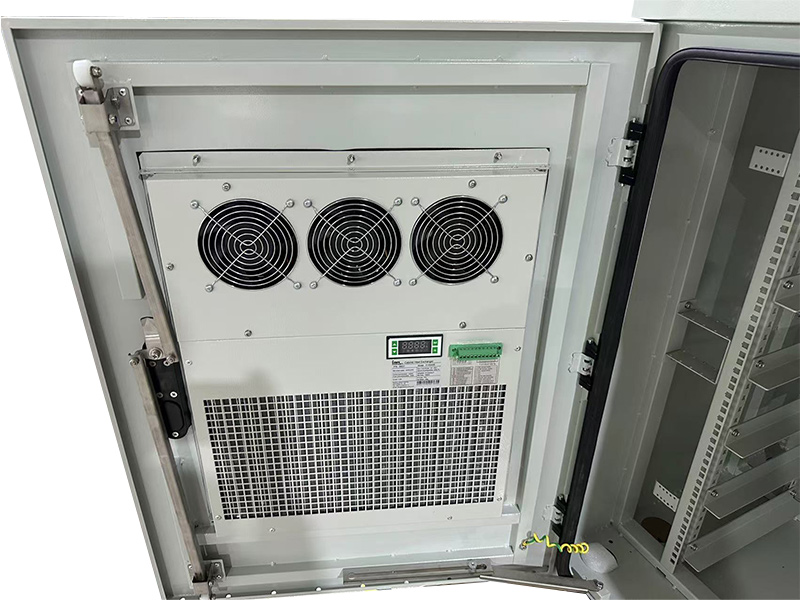

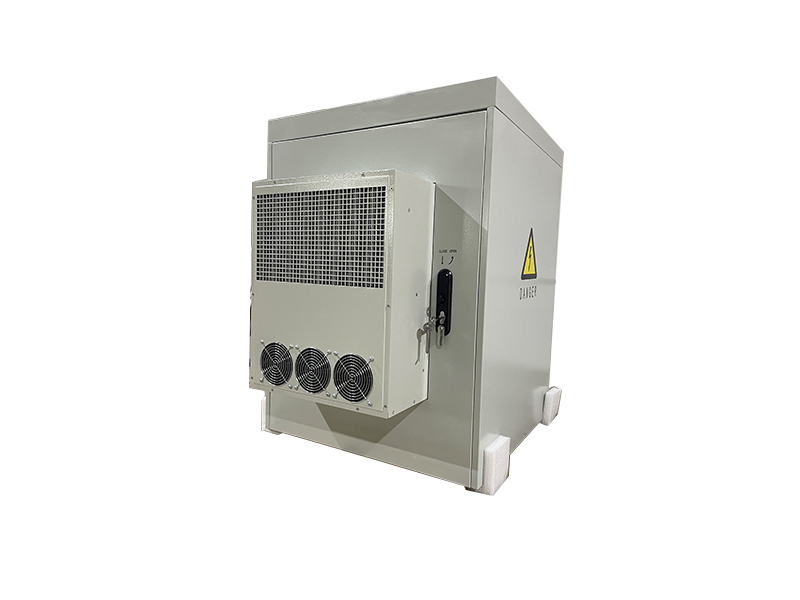

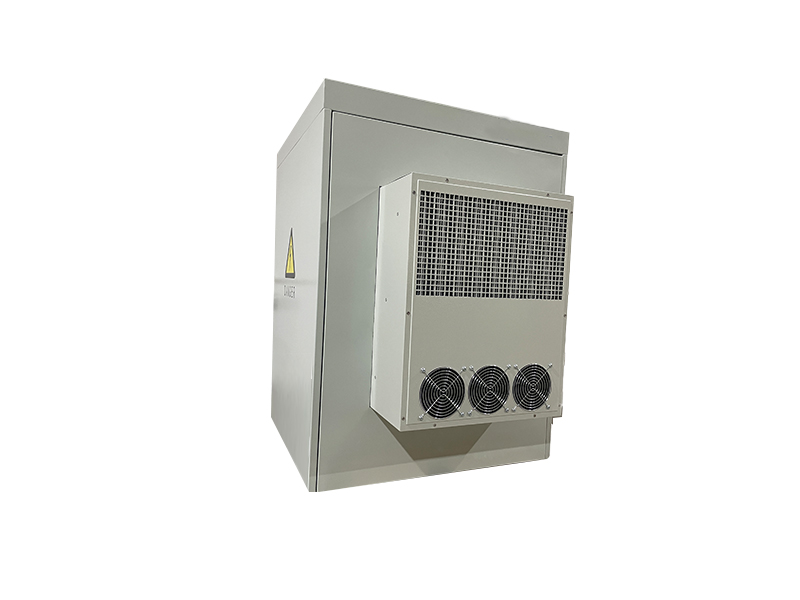

| Gestión térmica | El compartimento de la batería incorpora un intercambiador de calor dedicado de 48 V CC (150 W/K). Dimensiones: 450 × 560 × 250 mm. |
2. Sistema de entrada de cables de precisión

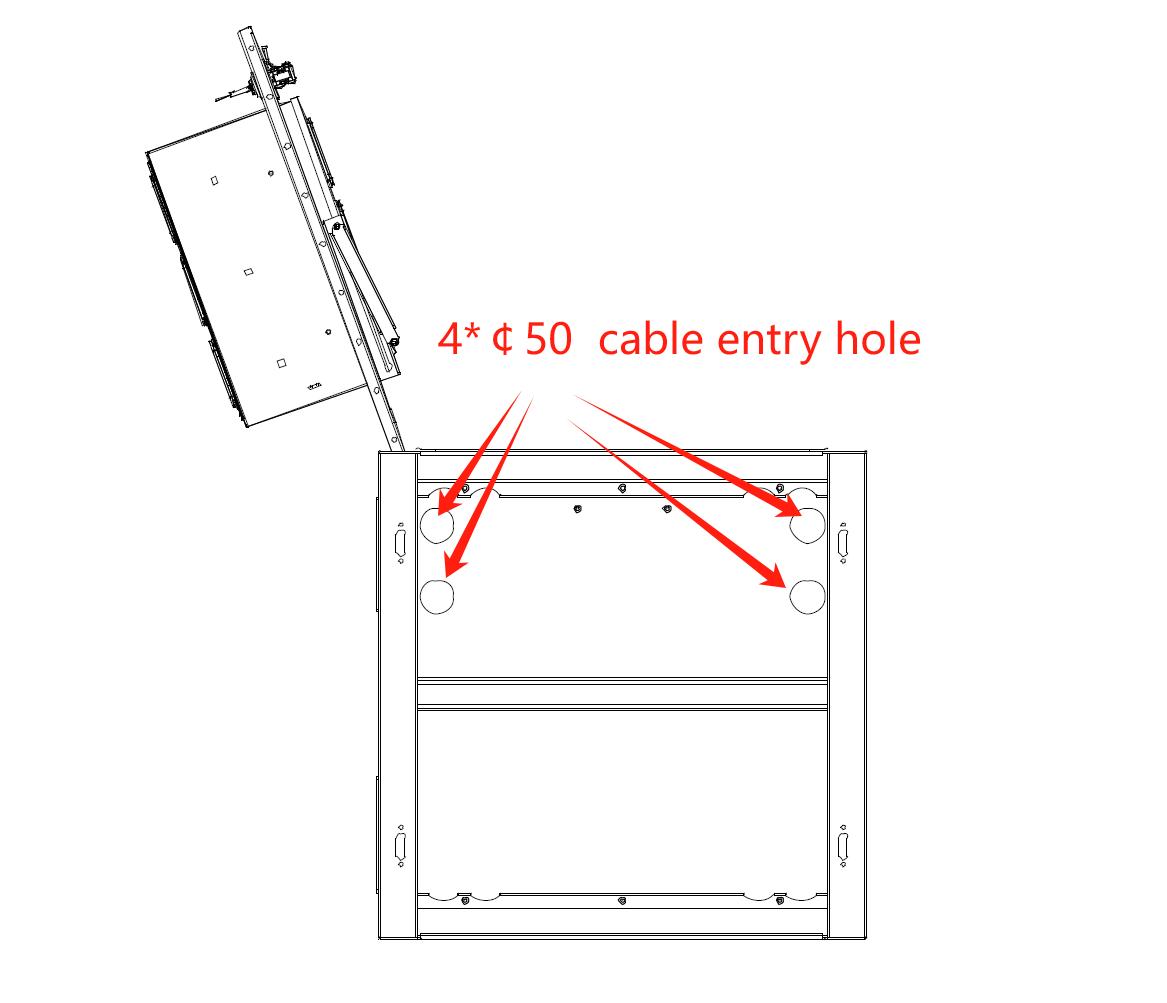

Incorpora orificios de entrada de cables estratégicamente ubicados (4*50) en los lados frontal izquierdo y derecho de la parte inferior del gabinete para facilitar el cableado externo.

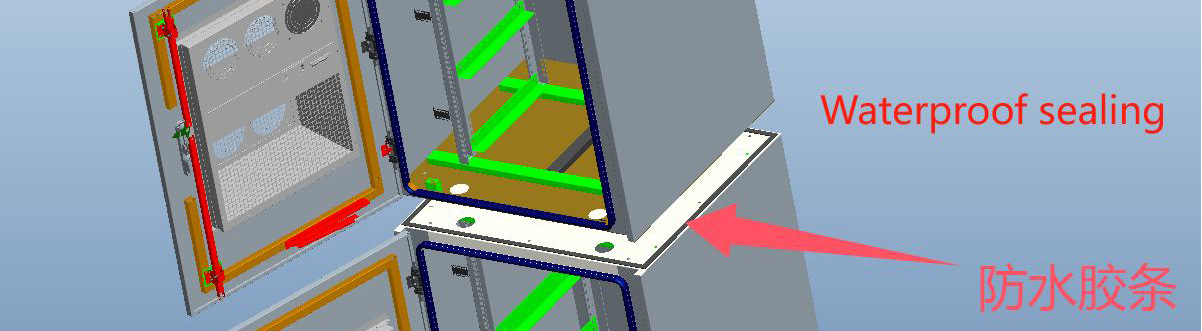

3. Mecanismo de apilamiento impermeable

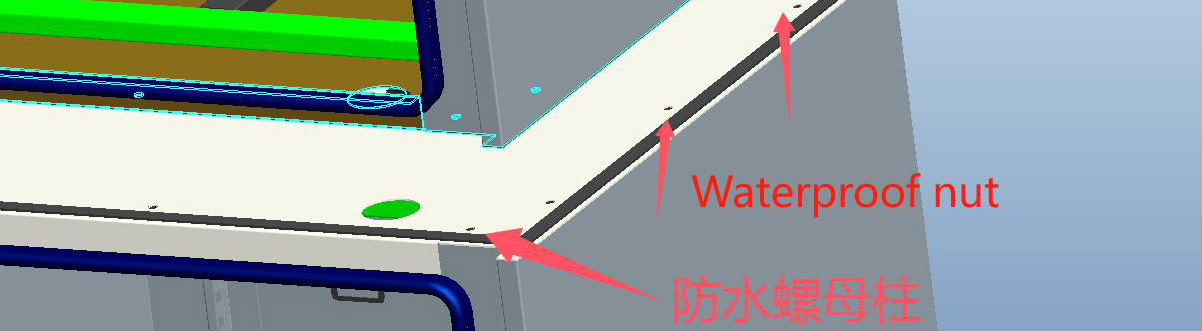

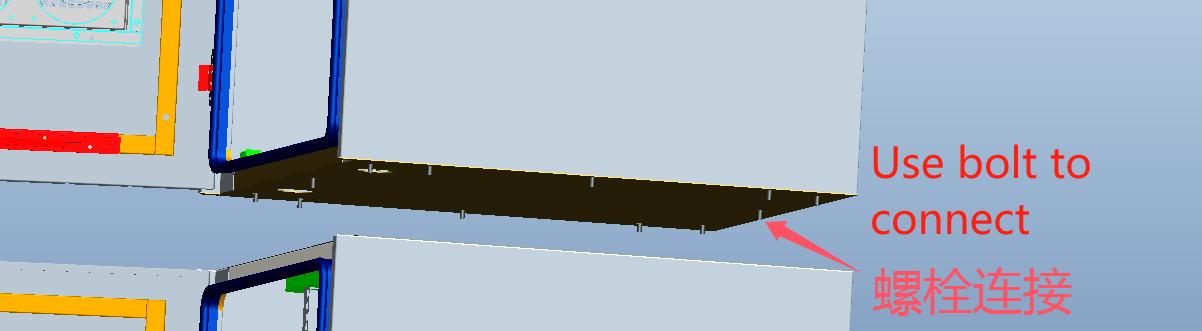

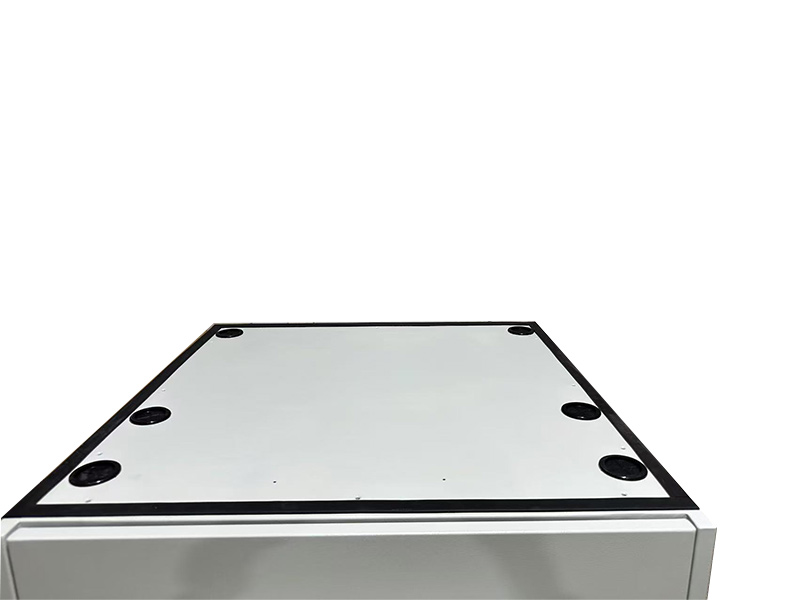

El gabinete superior de CC se apila de forma segura sobre la base de la batería mediante robustos tornillos y tuercas. La interfaz está meticulosamente tratada con gruesas tiras de goma impermeables y tuercas especiales impermeables para garantizar su resistencia a la intemperie.
4. Enrutamiento interno y aislamiento

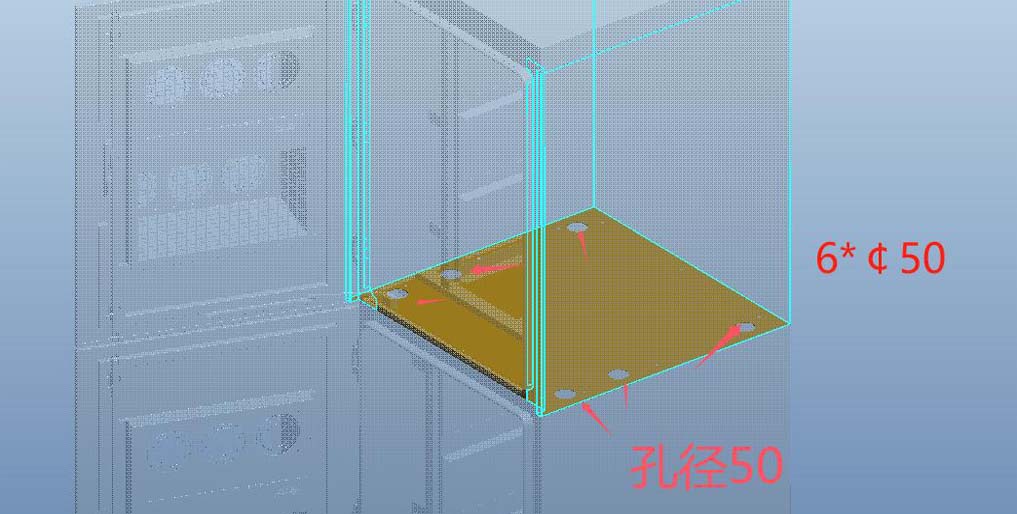

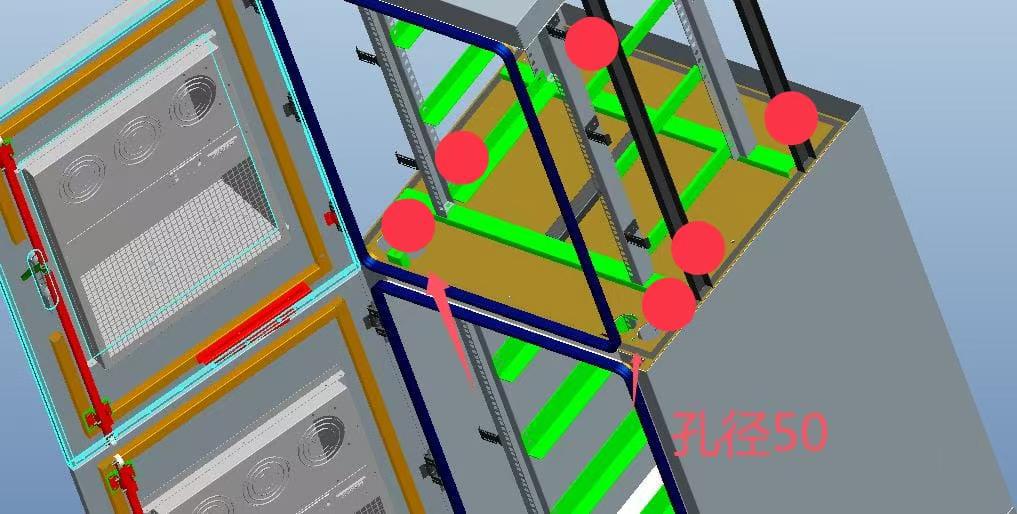

El tendido interno de cables se facilita gracias a múltiples orificios de 50 mm de diámetro a lo largo de los perfiles de instalación de 19 pulgadas. Además, las paredes interiores están completamente revestidas con algodón aislante ignífugo de color plateado para controlar estrictamente la temperatura interna.

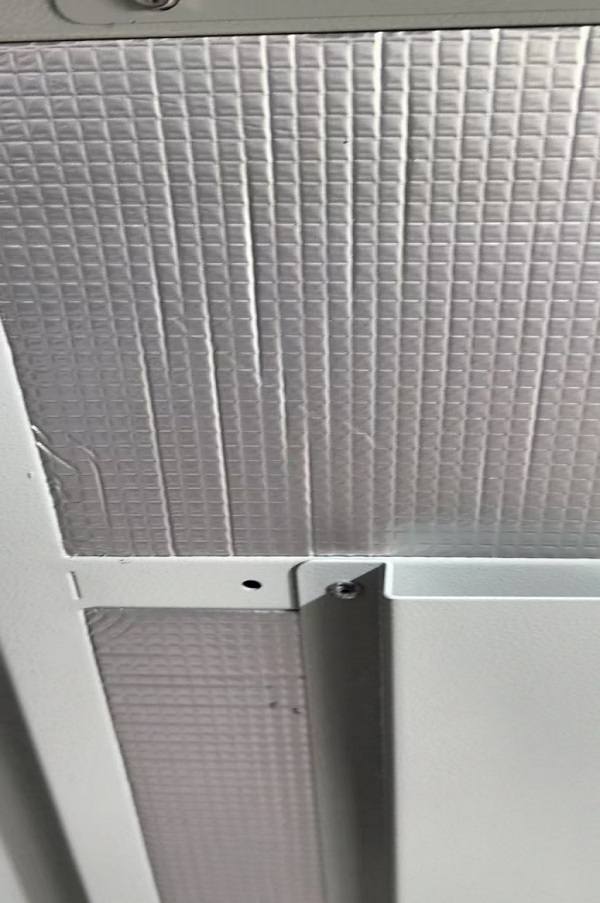

5. El aislamiento de algodón para la pared interior del armario es un material ignífugo de color plateado.
| Categoría | Parámetros detallados |
|---|---|
| Especificaciones de entrada | Fase: Trifásico compatible con monofásico. |
| Voltaje y frecuencia: Entrada del rectificador: 85 VCA - 300 VCA (Nominal: 220 VCA para 1P y 380 VCA para 3P). Frecuencia: 45 Hz – 65 Hz (Valor nominal: 50 Hz/60 Hz) | |
| Capacidad de entrada y protección: 1×63A/3P MCB. SPD de entrada CA: Tipo 1 preferido, corriente de descarga máxima 30-60 kA. | |
| Producción y distribución | Tensión de funcionamiento: 42 V CC - 58 V CC. |
| Capacidad máxima: 24 kW (admite hasta seis rectificadores de 4 kW). | |
| Detalles de la sucursal: Batería: 4×125A MCB. LLVD: 4×125A, 4×80A. BLVD: 4×80A, 4×63A, 4×40A. | |
| Protección de salida de CC: SPD 20-40 kA, modos diferencial y común. | |
| Módulo rectificador | Eficiencia: > 96% (230 VCA, índice de carga del 20-80%). |
| Potencia nominal: De 2000 a 4000 W por módulo. Refrigeración por ventilador con función de arranque suave. | |
| Funciones inteligentes: Incluye funcionalidad de reparto de carga y un relé de tensión con impedimento. | |
| Controlador y entorno | Interfaz: Pantalla LCD, puertos RS232, RS485, CAN, FE y LAN. |
| Señales: Alarmas internas (AI, DI), 8 salidas de alarma de contacto seco. Almacena hasta 1000 registros históricos. | |
| Ambiente: Temperatura de funcionamiento: -40 °C a +45 °C (con intercambiador de calor). Humedad: 5 % - 95 % (sin condensación). |

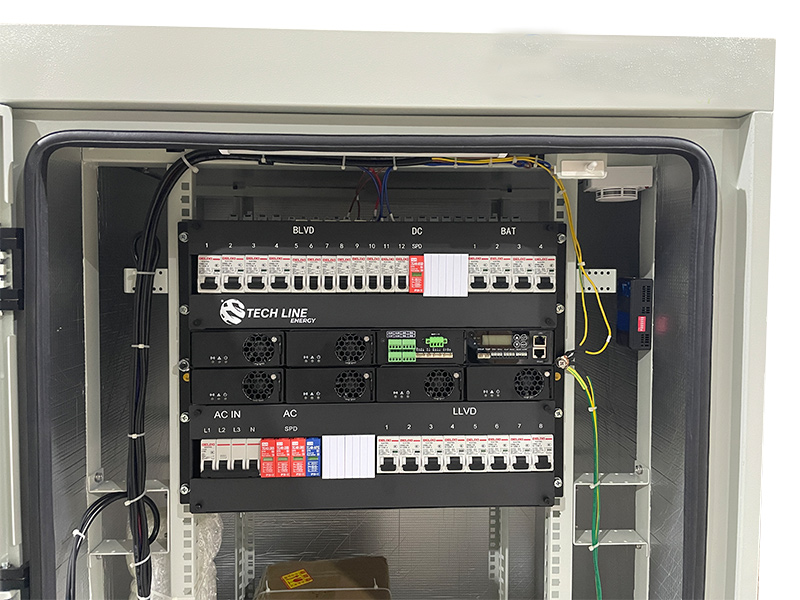

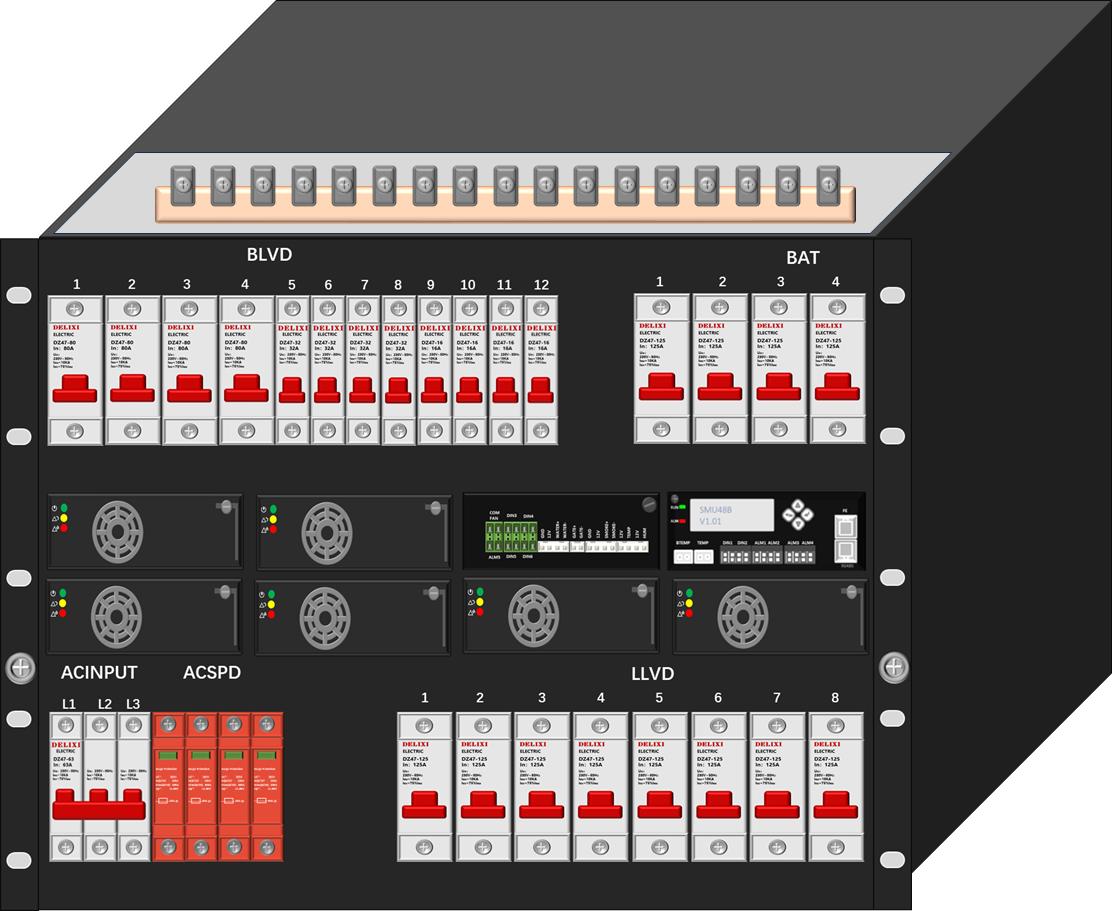

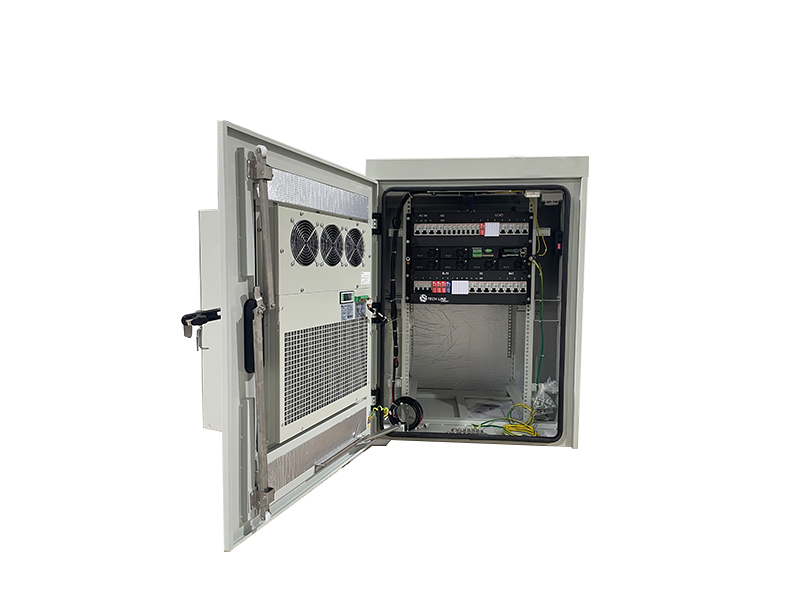

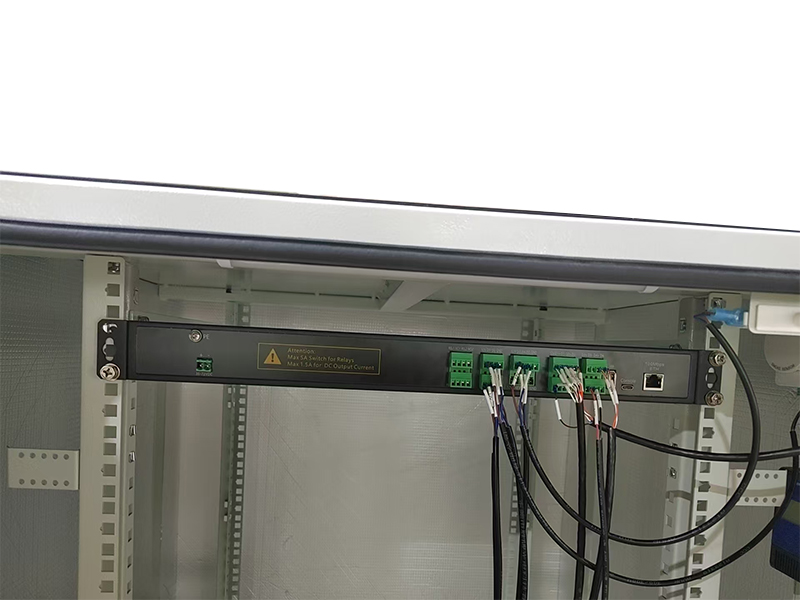

A continuación se muestra el diseño detallado de 8U con la disposición convencional del MCB. La FSU está diseñada como un módulo separado de 1U que se puede instalar sin problemas en el gabinete de la batería. Para facilitar una gestión eficiente del cableado, la salida positiva trasera está equipada con un conector personalizado. Barras de cobre de expansión, mientras que los MCB negativos presentan características únicas Terminales con forma de llave.

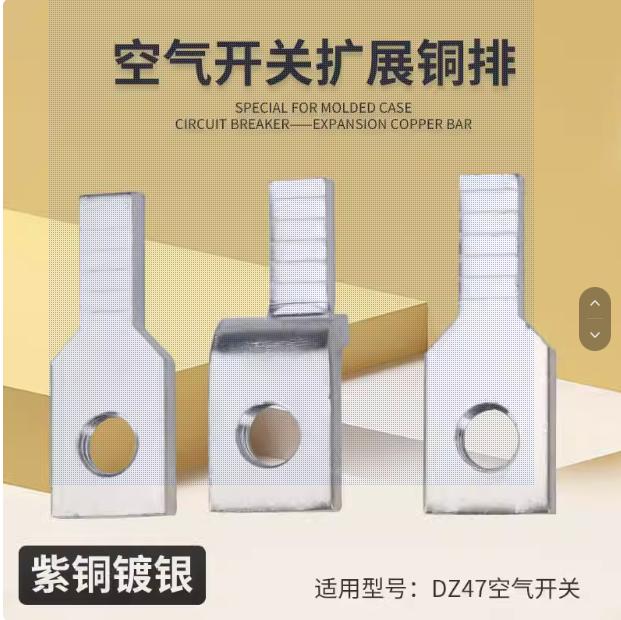

Barra de cobre de expansión especial

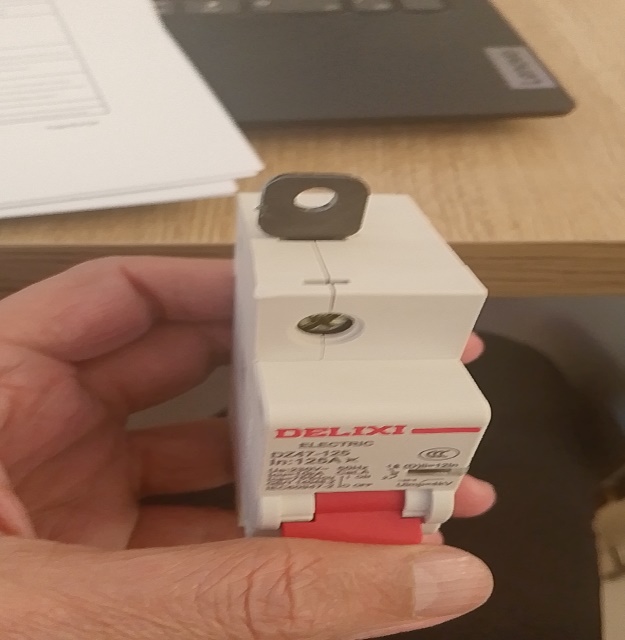

Disyuntor magnetotérmico con terminal en forma de llave
