Caja de terminación de fibra óptica para exteriores de 16 núcleos (FTB)

Hogar Productos 1. Soluciones de conexión FO

Caja de terminación de fibra óptica para exteriores de 16 núcleos (FTB)

ABS PC plastic waterproof 16 port fiber distribution box

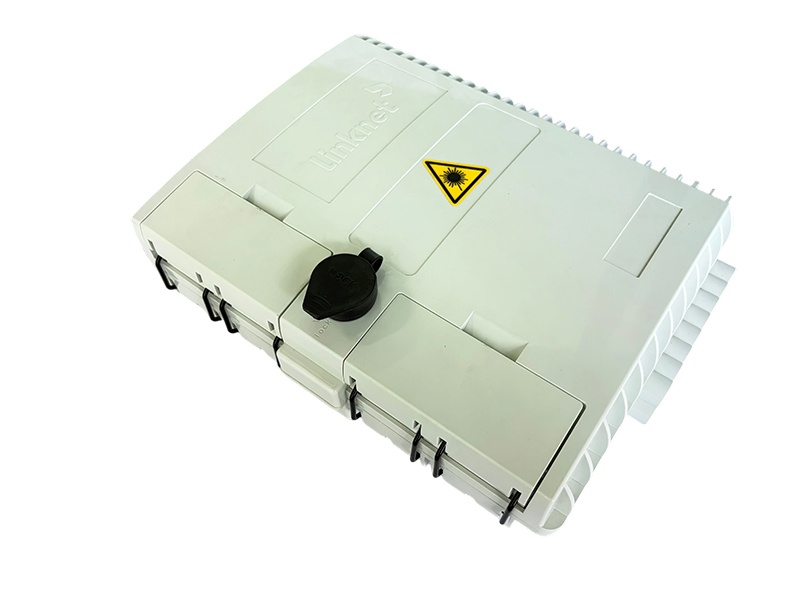

FTB16SC 16 cores fiber termination box front view

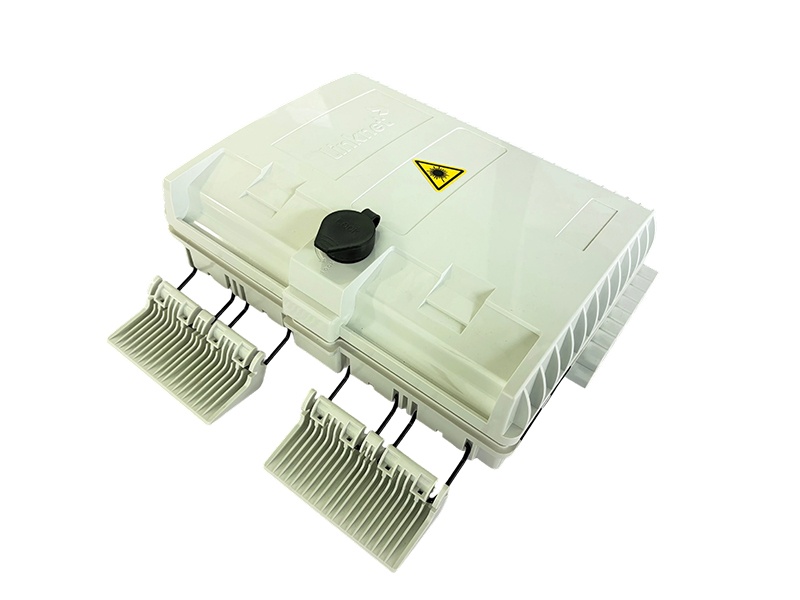

IP55 rated outdoor wall mounted fiber termination closure

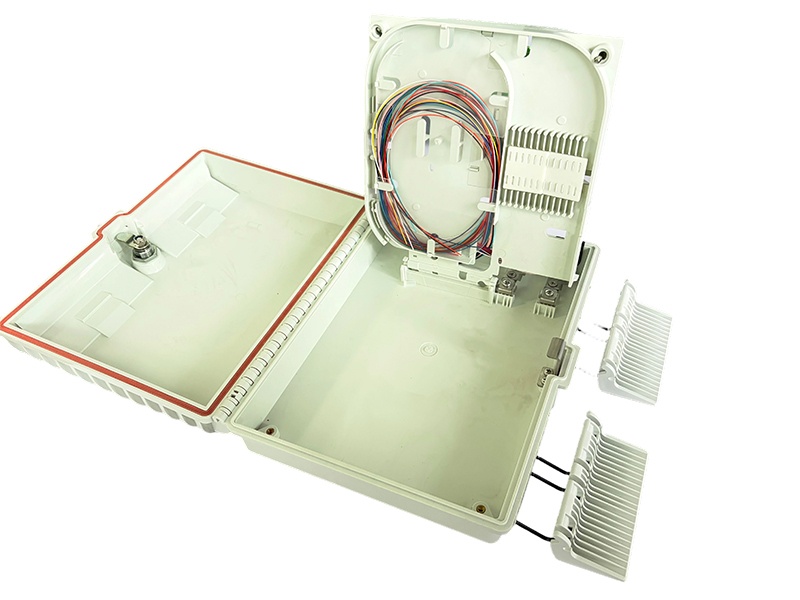

Internal splice tray structure of 16F optical termination box

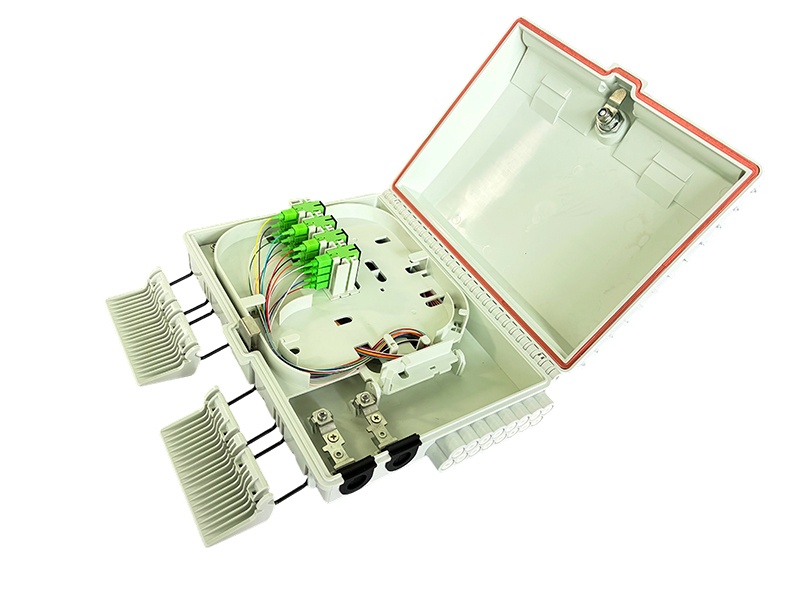

Pole mounted 16 SC simplex fiber drop cable box

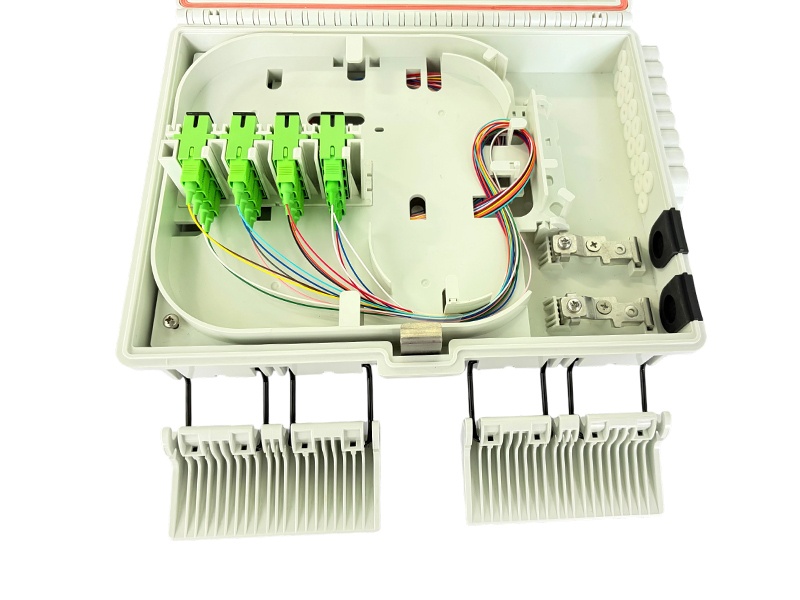

1x16 mini PLC splitter installation inside fiber termination box

Caja de terminación de fibra óptica para exteriores de 16 núcleos (FTB)

Name: Caja de terminación de fibra óptica para exteriores de 16 núcleos (FTB)
Availability: InStock

Caja de terminación de fibra óptica (FTB) de 16 núcleos de grado industrial, diseñada para la distribución confiable de la señal de última milla en redes de infraestructura FTTH y PON. Fabricada con una robusta carcasa de ABS+PC y con clasificación de resistencia a la intemperie IP55, esta versátil caja, apta para montaje en pared y poste, admite sin problemas empalmes mecánicos y por fusión. Con una estructura compacta optimizada, dos puertos de entrada y dieciséis salidas para cables de bajada, ofrece una solución de conectividad óptica de alta protección y bajo costo, con acceso frontal ergonómico para un mantenimiento sencillo.

Inquiry now

Descripción general de la caja de terminación de fibra óptica (modelo 16F)

La caja de terminación de fibra (FTB) está diseñada para instalaciones tanto en interiores como en exteriores, montadas en paredes o postes. Su diseño permite distribuir y conectar de forma eficiente los cables de fibra óptica para las conexiones de los abonados. La caja facilita el empalme mecánico, el empalme por fusión y la distribución de fibra, lo que la convierte en la opción ideal para redes FTTH de última milla.

Características clave

■ Diseño universal apto para instalaciones tanto en interiores como en exteriores.
■ Fabricado con material no metálico de alta calidad (ABS+PC) para una mayor durabilidad.
■ Diseño estructural compacto para montaje en pared y en poste.
■ Enrutamiento y gestión de cables de entrada y salida sencillos y claramente organizados.
■ Fácil mantenimiento y acceso frontal gracias a un mecanismo de puerta frontal ergonómico.
■ Capacidad total para realizar tanto empalmes mecánicos como empalmes por fusión.
■ Solución rentable que proporciona una alta protección física para las fibras ópticas terminadas.
■ Sellado hermético con clasificación IP55 para aplicaciones exteriores exigentes.
■ Se pueden solicitar opciones con mayor capacidad de recuento de fibras o diseños de productos personalizados.

Aplicaciones

■ Despliegue de sistemas de distribución de red FTTX/FTTH
■ Arquitectura de infraestructura de red óptica pasiva (PON)
■ Puntos de terminación y conexión de cables de fibra óptica exteriores
■ Redes de banda ancha CATV y nodos de transmisión óptica

Descripción de la estructura y especificaciones del producto

Especificaciones de configuración

■ Capacidad de empalme y terminación: Admite hasta 16 terminaciones SC simplex de fibra.
■ Compatibilidad del adaptador: Disponible para adaptadores SC simplex o adaptadores LC dúplex.
■ Integración de divisores: Admite la instalación de divisores PLC de tipo mini sin bloque o de tipo caja de 1*4, 1*8 o 1*16, según sea necesario.

Dimensiones y parámetros técnicos

Parámetros técnicos
Modelo de descripción	FTB16SC
Dimensiones (alto × ancho × profundidad)	300 mm × 230 mm × 100 mm
Capacidad de empalme	Máximo 16 núcleos SC
Configuración del puerto de cable	Puertos de entrada: 2 puertos (¢12 mm) Puertos de salida: 16 puertos (3-6 mm)
Color de la carcasa	Marfil / Blanco
Material del cuerpo principal	Plástico de ingeniería: ABS + PC
Tipo de instalación	Montaje en pared / Tipo poste (interior y exterior)

Características estructurales y enrutamiento de fibra

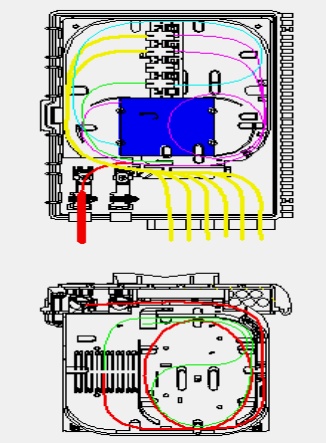

Diagrama de enrutamiento recomendado para el cable de fibra óptica dentro de la cámara estructural. El sistema de enrutamiento garantiza la protección contra radios de curvatura estándar para las uniones de fibra y las rutas de distribución durante las operaciones de instalación reales.

Diagrama de la estructura interna

Información para realizar pedidos

Nombre del producto	Código de pedido	Modelo	Capacidad máxima (empalme/terminal)	Dimensiones (alto × ancho × profundidad)	Observación
Caja de terminación de fibra	210309716	FTB16SC	16 núcleos (adaptador SC SX de 16 piezas) PLC 1x4/1x8/1x16 tipo mini/tipo caja	300 × 230 × 100 mm	Exterior / Interior

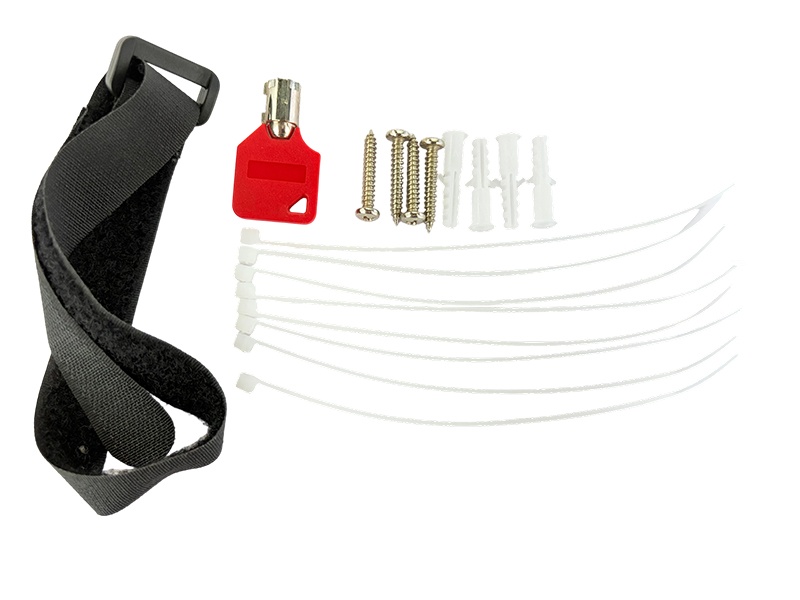

Detalles del embalaje

Vista del embalaje

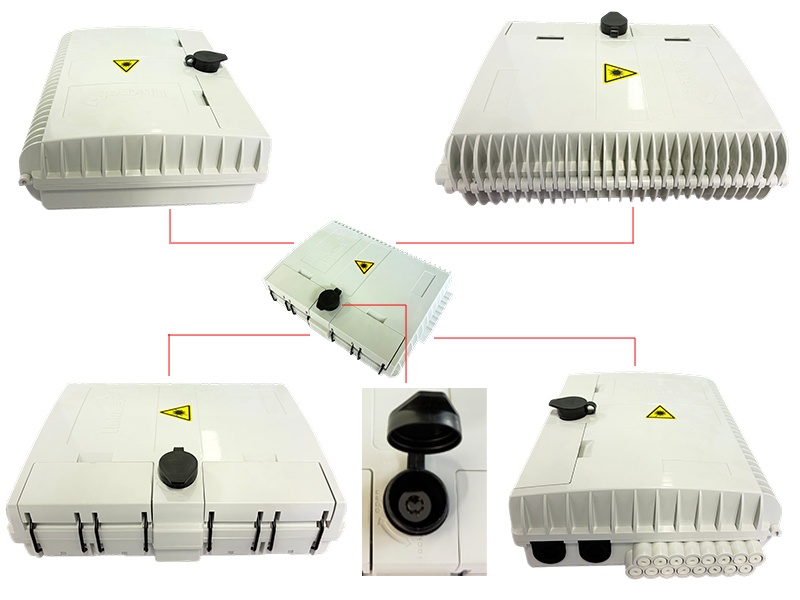

tomas de detalle

Preguntas frecuentes

¿Cuál es el material principal utilizado en el FTB16SC y es adecuado para entornos exteriores adversos?

A: El cuerpo principal del FTB16SC está fabricado con plásticos de ingeniería de alta calidad (ABS+PC). Cuenta con una clasificación de resistencia a la intemperie IP55, lo que proporciona una excepcional resistencia a la radiación UV, la humedad y el envejecimiento, garantizando así su total fiabilidad para aplicaciones de telecomunicaciones a largo plazo en exteriores, ya sea en paredes o postes.

Q ¿Esta caja de terminación puede alojar divisores ópticos para redes PON/FTTH?

A: Sí, absolutamente. La estructura interna es muy versátil y admite la instalación de divisores PLC tipo mini sin bloque o tipo caja de 1:4, 1:8 o 1:16, según los requisitos específicos de su infraestructura FTTH.

Q ¿Cuáles son las configuraciones de los puertos de entrada y salida de cables para este cierre?

A: La caja está diseñada con un total de 18 puertos para cables. Incluye 2 puertos de entrada que admiten cables de fibra óptica de gran tamaño de hasta 12 mm de diámetro, y 16 puertos de salida optimizados para cables de bajada FTTH estándar con diámetros que van desde 3 mm hasta 6 mm.
