Panel de parcheo óptico de alta densidad de 144 núcleos para FTTX/PON

Hogar Productos 1. Soluciones de conexión FO 1.1 Distribución de fibra óptica ODF

Panel de parcheo óptico de alta densidad de 144 núcleos para FTTX/PON

High Density 144 Fibers ODF Internal Splice Area

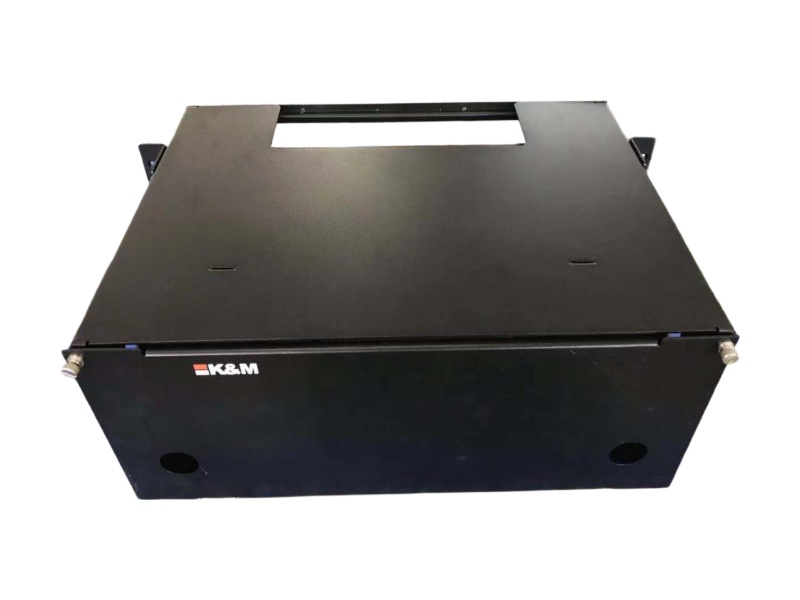

4U 144 Ports Fiber Optic Patch Panel ODF

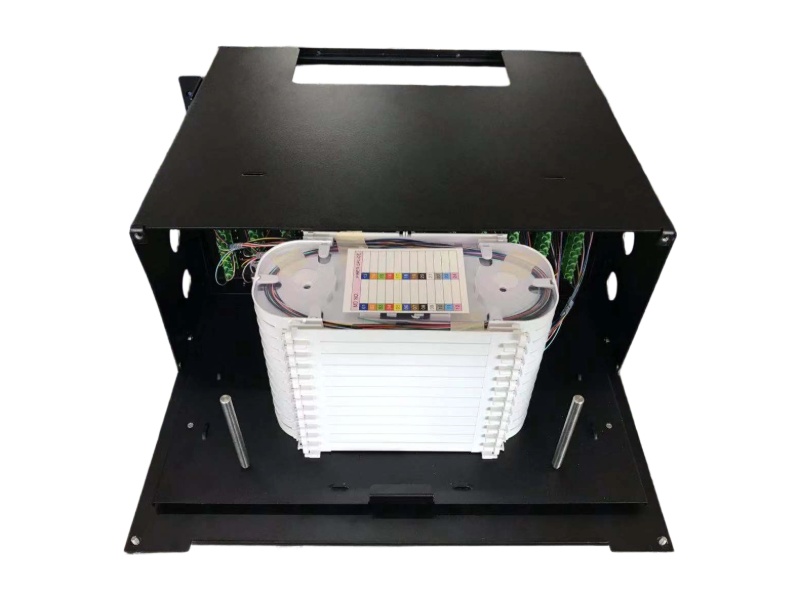

19-Inch Sliding Rack Mount Optical Distribution Frame

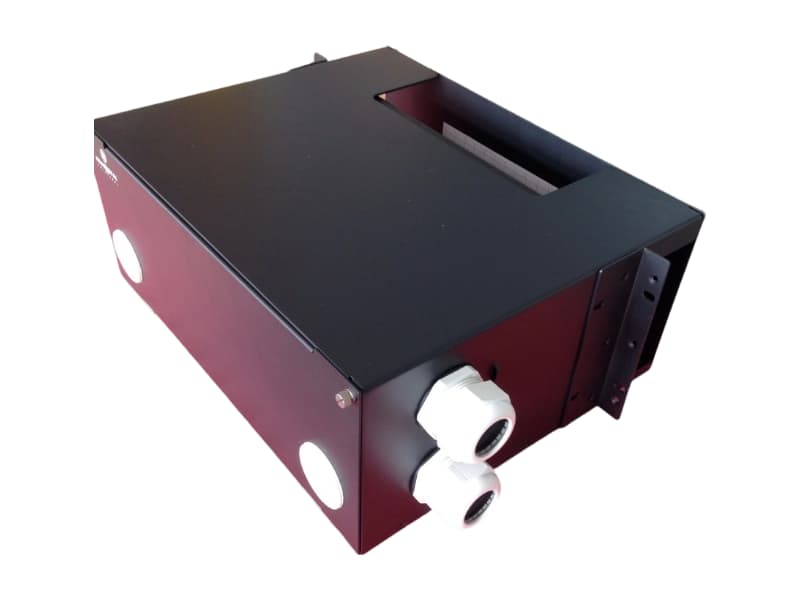

144 Port Fiber Patch Panel Rear Cable Entry

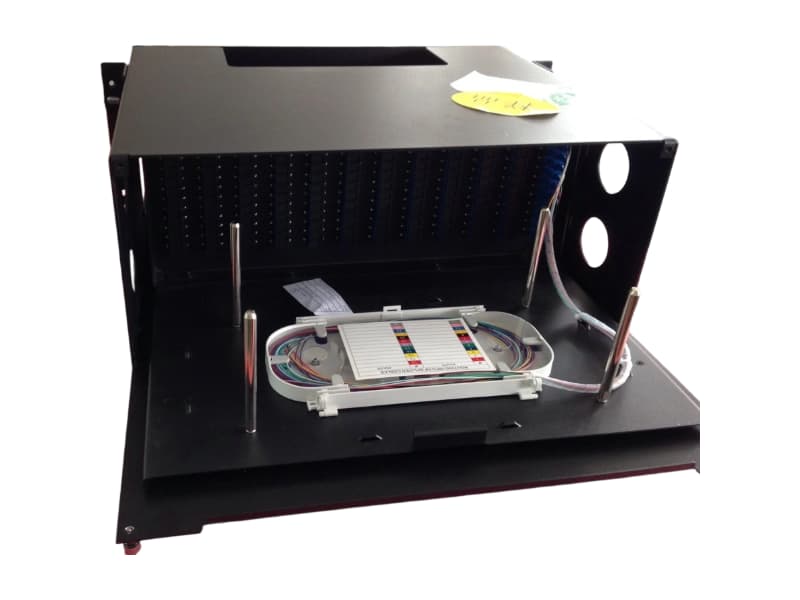

Modular 144 Core Fiber Optic Patch Panel

Panel de parcheo óptico de alta densidad de 144 núcleos para FTTX/PON

Name: Panel de parcheo óptico de alta densidad de 144 núcleos para FTTX/PON
Availability: InStock

El panel de conexión de fibra óptica/distribuidor óptico K&M (144 puertos) es la solución ideal para aplicaciones de fibra óptica de alta capacidad y densidad. Diseñado como una unidad de montaje en rack deslizante de 4U, integra a la perfección el pelado, la fijación, el empalme, la terminación, el enrollado y el almacenamiento del cable óptico en una robusta carcasa. Con placas adaptadoras modulares, gestión de latiguillos integrada y un enrutamiento de cables altamente flexible (entradas a la derecha, izquierda y trasera; salidas en los dos laterales frontales), garantiza un funcionamiento y mantenimiento sencillos. Es ideal para entornos exigentes como sistemas FTTX, redes PON, LAN y enlaces CATV.

Inquiry now

Características principales

■ Panel de conexiones deslizante para montaje en rack de 19" y 21" (altura de 4U)
■ Alta capacidad de fibra de hasta 144 fibras/puertos.
■ Material: Acero laminado en frío ligero y de alta calidad con superficie pulverizada de plástico.
■ Cables de entrada desde la derecha, la izquierda y la parte trasera; cables de salida desde los dos lados delanteros.
■ Placas adaptadoras modulares con gestión de cables de conexión integrada
■ Funciones integradas: fijación, empalme, terminación, enrollado y almacenamiento de cables.
■ Diseño de ruta de fibra perfecto para garantizar un radio de curvatura mínimo

Aplicaciones

■ Terminación de fibra óptica en interiores
■ Sistemas FTTX y redes PON
■ Enlaces LAN y CATV de alta densidad
■ Distribución de señales ópticas en centros de datos

Detalles técnicos

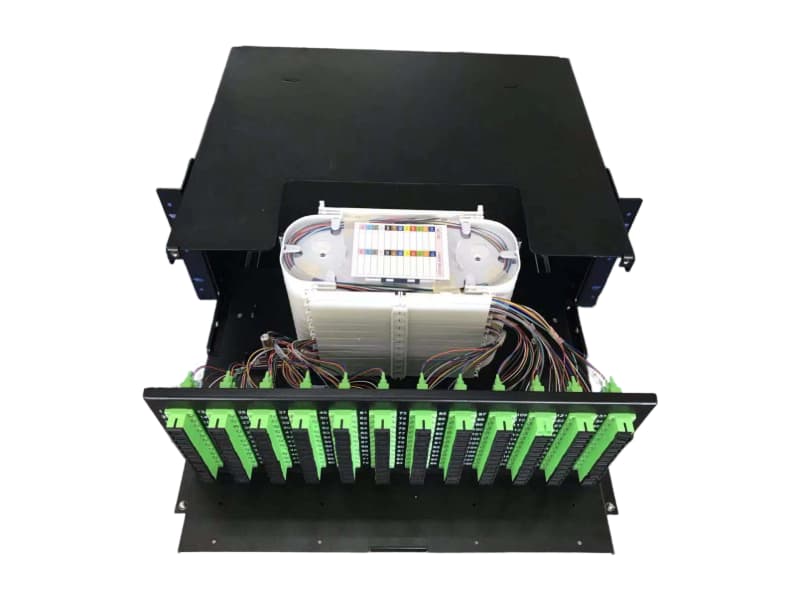

DISEÑO GENERAL

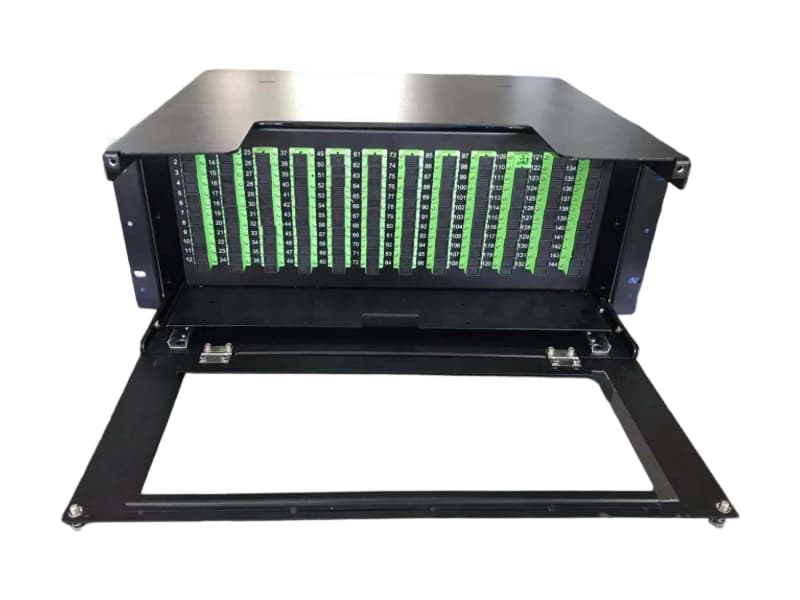

SISTEMA DE EMPALME

PLACAS ADAPTADORAS

GESTIÓN DE CABLES

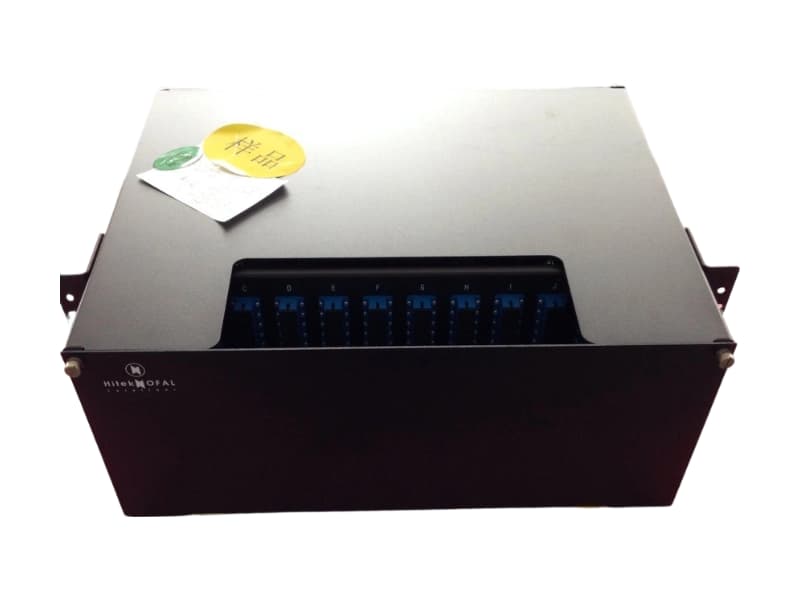

PUERTOS DE E/S TRASEROS

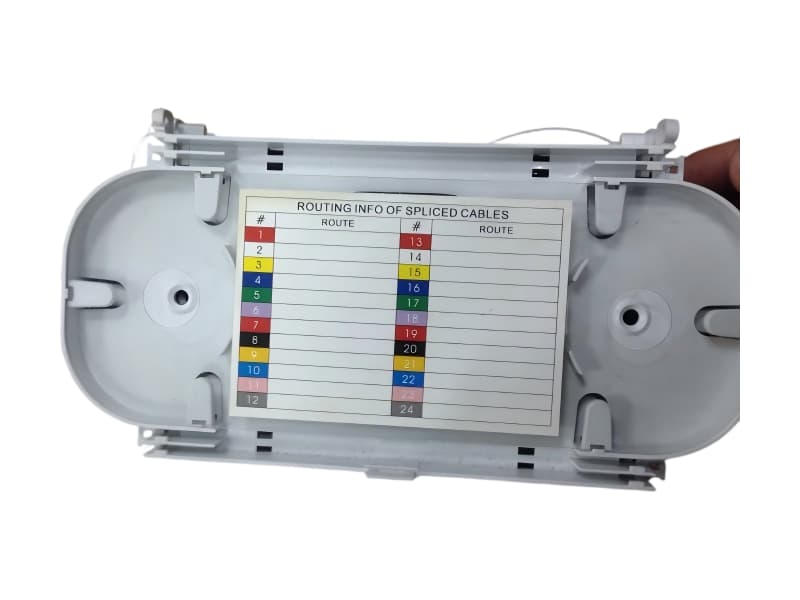

SUJECIÓN DE CABLES

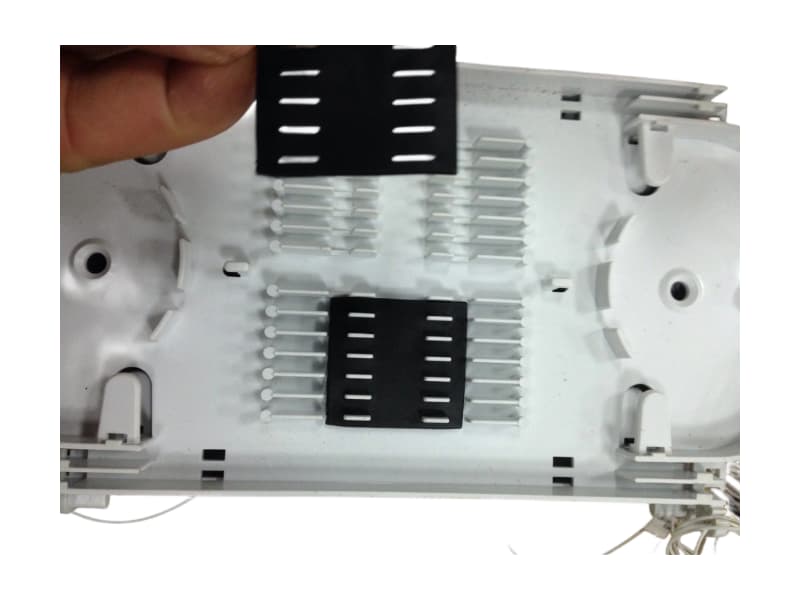

MONTAJE EN RACK

ÁREA DE EMPALME

ENTRADA DE CABLES

PANEL FRONTAL

Especificaciones técnicas

Capacidad de fibra	Hasta 144 fibras
Tipo de adaptador	SC Simplex
Tipo de instalación	Montaje en rack de 19" (deslizante)
Altura	4U (Aplicable para 21" y 23" con soportes)
Material	Chapas de acero laminadas en frío de alta calidad
Acabado superficial	Plástico rociado
Dimensiones (alto × ancho × profundidad)	176 x 482 x 350 mm
Rendimiento óptico	Atenuación ≤ 0,5 dB; Pérdida de retorno ≥ 40-60 dB
Temperatura de funcionamiento	-20°C a +40°C

Información del pedido

Nombre del producto	Código de pedido	Modelo	Capacidad máxima	Dimensión (mm)	Solicitud
ODF para montaje en rack	KMODF144SCxxyz	144 puertos SC Simplex	144 núcleos	176 × 482 × 350	Rack de 19" (4U)

Información de embalaje

Embalaje	1 unidad/caja
Embalaje de cartón	Caja de cartón rígida estándar para exportación
Accesorios incluidos	Bandejas de empalme, kits de fijación de cables, tornillos para racks
Personalización	Disponible bajo petición (Logotipo/Color/Capacidad)

Preguntas frecuentes

Q ¿Se puede instalar este ODF en racks de servidores estándar de 19 pulgadas?

A: Sí. Nuestro Panel de conexión de fibra óptica de 144 puertos es un estándar Montaje en rack de 19" Diseño con una altura de 4U. Además, se puede adaptar a racks de 21" o 23" mediante los soportes de montaje adecuados, lo que lo hace muy versátil para diversos entornos de salas de servidores.

Q ¿Cuáles son las ventajas del diseño de tipo deslizante?

A: El panel de conexiones deslizante El diseño permite un funcionamiento y mantenimiento convenientes. Proporciona fácil acceso al interior. placas adaptadoras modulares y área de empalme Sin necesidad de retirar la unidad completa del bastidor, lo que facilita el pelado, la fijación y el enrollado eficiente de la fibra óptica.

Q ¿Cómo garantiza el ODF la calidad de la distribución de señales de alta densidad?

A: La unidad cuenta con una diseño perfecto de ruta de fibra que garantiza el mínimo radio de curvatura de las fibras se mantiene para evitar la pérdida de señal. Con una construcción de alta calidad, ofrece una atenuación de conector baja (≤0,5 dB) y una alta pérdida de retorno (APC ≥60 dB, UPC ≥50 dB), cumpliendo con los requisitos para redes PON y Sistemas FTTX.

Q ¿Puedo usar diferentes tipos de fibra con este ODF de 144 puertos?

A: Sí. El ODF es aplicable con todo tipo de cables. Según sus necesidades específicas, puede solicitar configuraciones para Monomodo (SM) o Multimodo (MM) fibras, soportando tipos de fibras específicas como G652D, G657A, o OM1/OM2/OM3.
