Panel de conexiones MPO/MTP a LC de ultra alta densidad 1U/2U

Hogar Productos 1. Soluciones de conexión FO 1.5 Caja de terminación de fibra

Panel de conexiones MPO/MTP a LC de ultra alta densidad 1U/2U

Panel de conexiones MPO/MTP a LC de ultra alta densidad 1U/2U

El panel de alta densidad está especialmente diseñado para alojar cableado de alta densidad en entornos de centros de datos y centrales de telecomunicaciones de alta gama. Su poca profundidad lo hace adecuado para sistemas de racks de cobre de poca profundidad o distribuidores ópticos de telecomunicaciones (ODF).

El panel MPO de 19'' 1U con 5 módulos y 120 puertos, y el panel MPO de 2U con 12 módulos y 288 puertos, contiene módulos controlados y probados de fábrica que se pueden instalar en él. El ensamblaje MTP-LC proporciona rendimiento óptico y confiabilidad.

Inquiry now

Descripción general del panel de conexiones MPO/MTP de ultra alta densidad

Características principales

  • ■ Para montaje en rack de 19 pulgadas, el panel y los módulos están fabricados en chapa de acero laminado en frío.

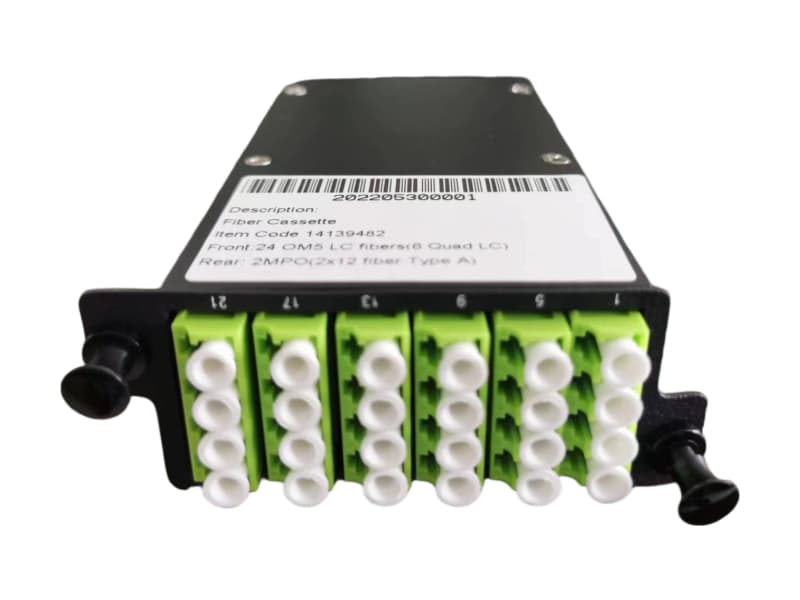

  • ■ Con un diseño modular de mayor densidad, este minimódulo especial cuenta con hasta 24 puertos adaptadores LC o 12 SC y permite la conexión MTP/MPO.
  • ■ Los paneles de conexión de 1U tienen una capacidad de hasta 120 pies cúbicos con 5 módulos instalados. Los paneles de 2U tienen una capacidad de hasta 288 pies cúbicos con 12 módulos instalados, lo que permite ahorrar espacio en grandes centros de datos y reducir el costo total.

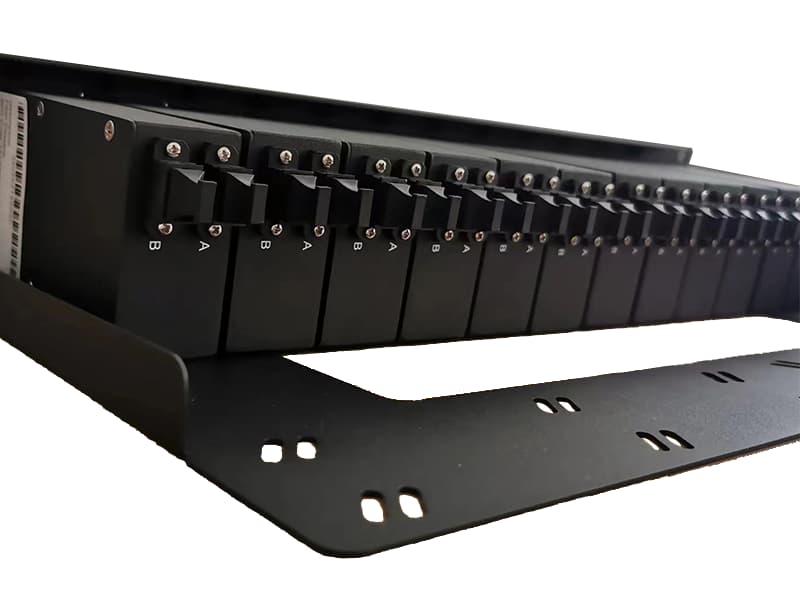

  • ■ Diseño exclusivo de instalación sin herramientas para un montaje e instalación fáciles y rápidos.
  • ■ Módulo preterminado de fábrica, listo para usar en el lugar de instalación, sin necesidad de empalme de fibra ni cableado, lo que ahorra costes laborales.
  • ■ Este sistema también puede admitir la aplicación de híbridos optoelectrónicos para satisfacer los requisitos de distribución de redes de alta y baja corriente.

Aplicaciones

  • ■ aplicaciones de comunicación de datos
  • ■ Infraestructura del centro de datos
  • ■ Red de área de almacenamiento - Fibre Channel
  • ■ Compatible con protocolos emergentes de 40 y 100 Gbps

Descripción general del panel de conexiones MPO/MTP de ultra alta densidad

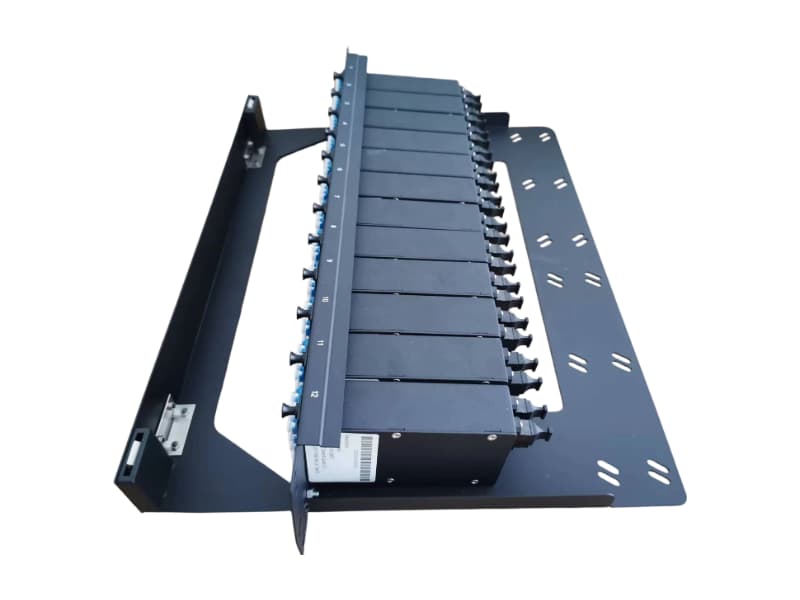

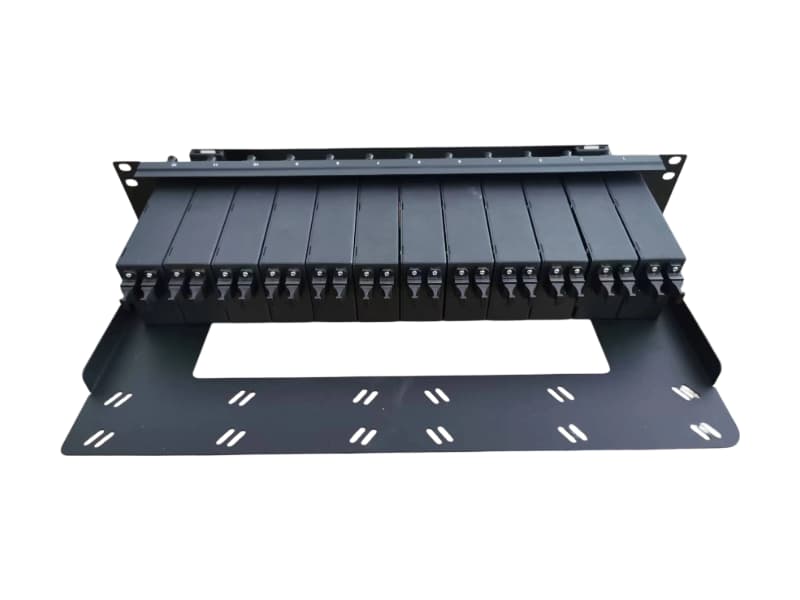

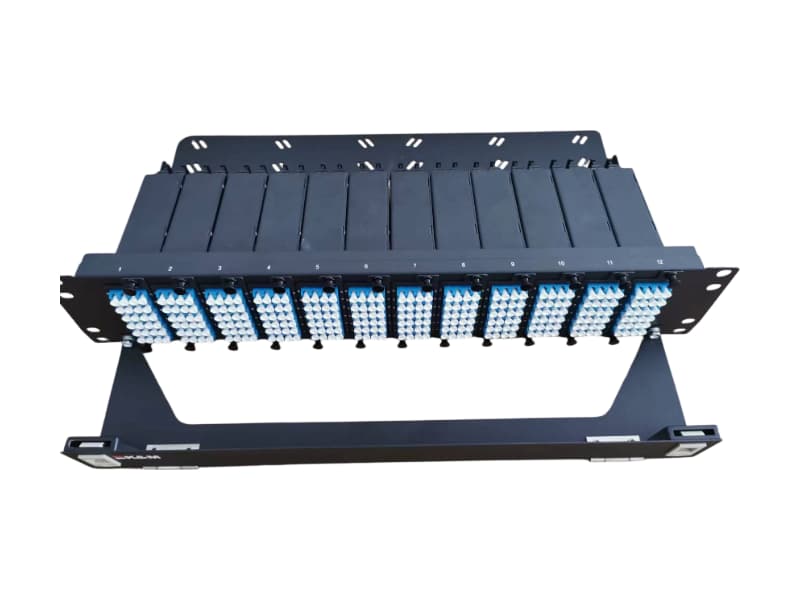

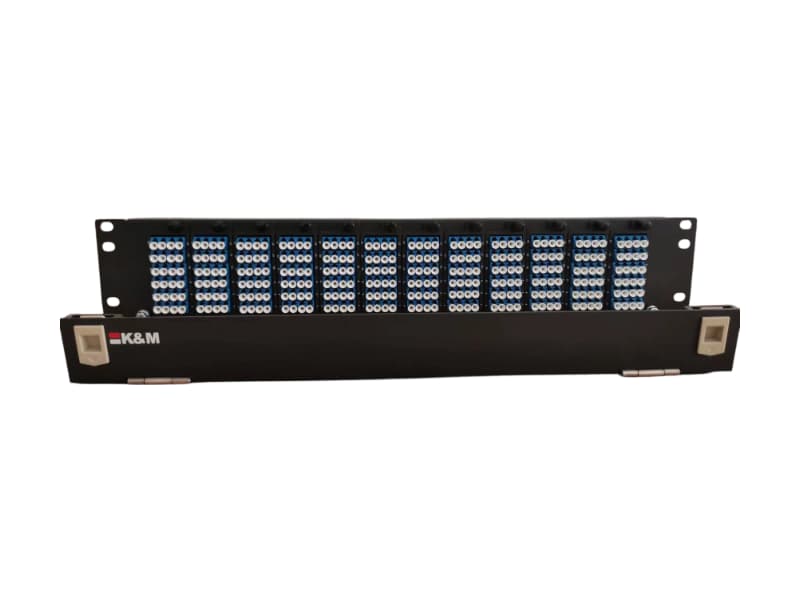

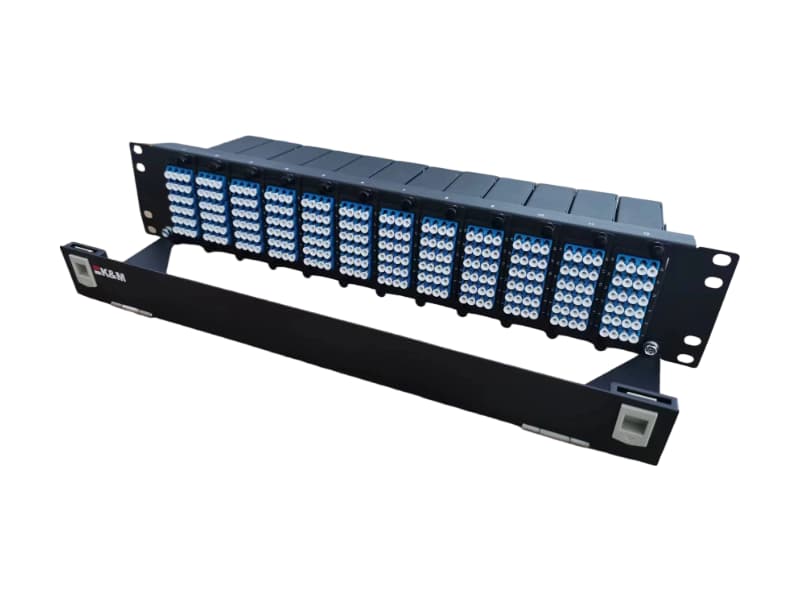

MPO/MTP Patch Panel View 1
MPO/MTP Patch Panel View 2
MPO/MTP Patch Panel View 3
MPO/MTP Patch Panel View 4
MPO/MTP Patch Panel View 5
MPO/MTP Patch Panel View 6
MPO/MTP Patch Panel View 7
MPO/MTP Patch Panel View 8
MPO/MTP Patch Panel View 9

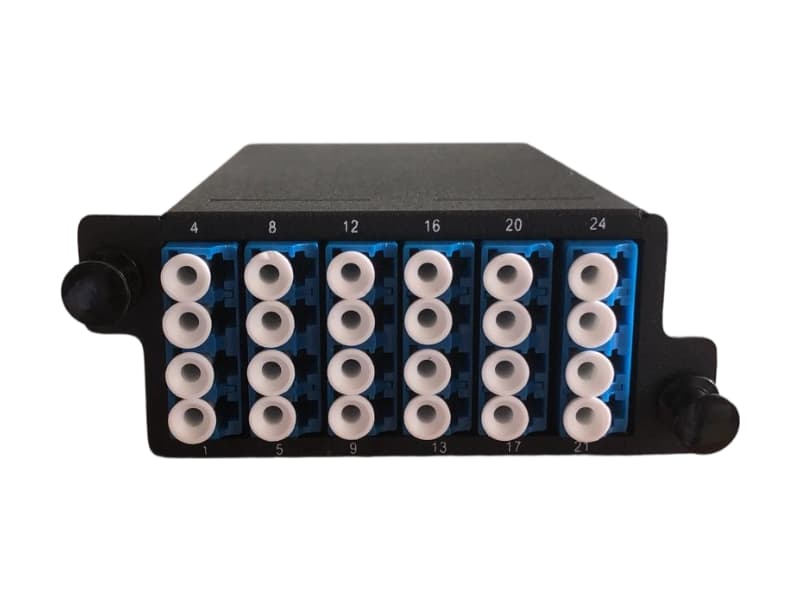

MPO/MTP Patch Panel View 10

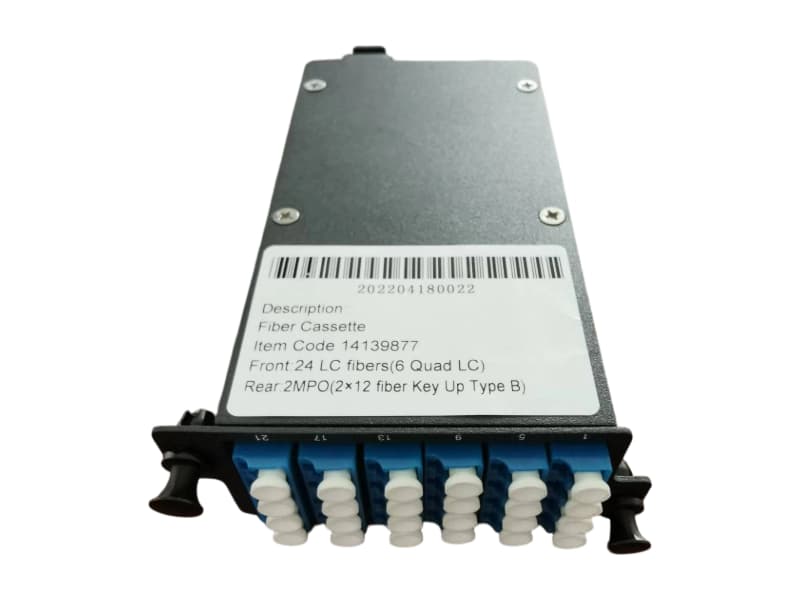

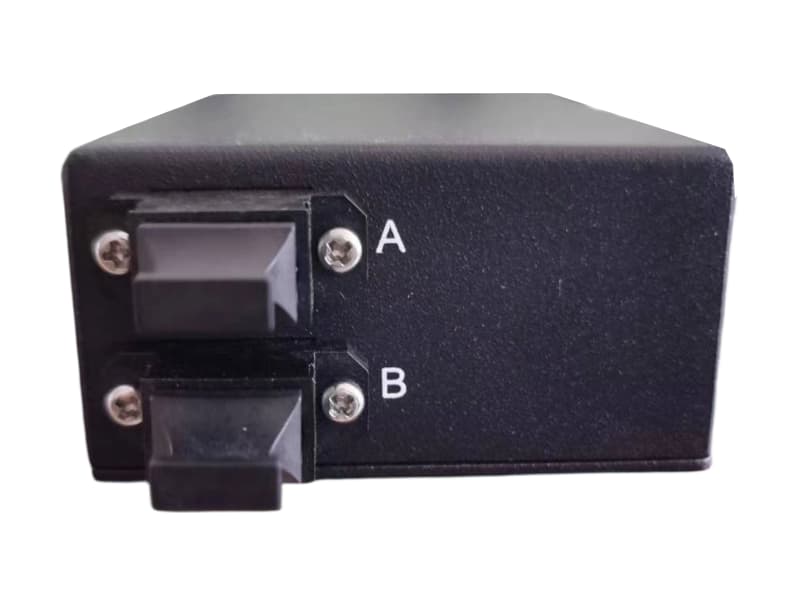

MPO/MTP Patch Panel View 11

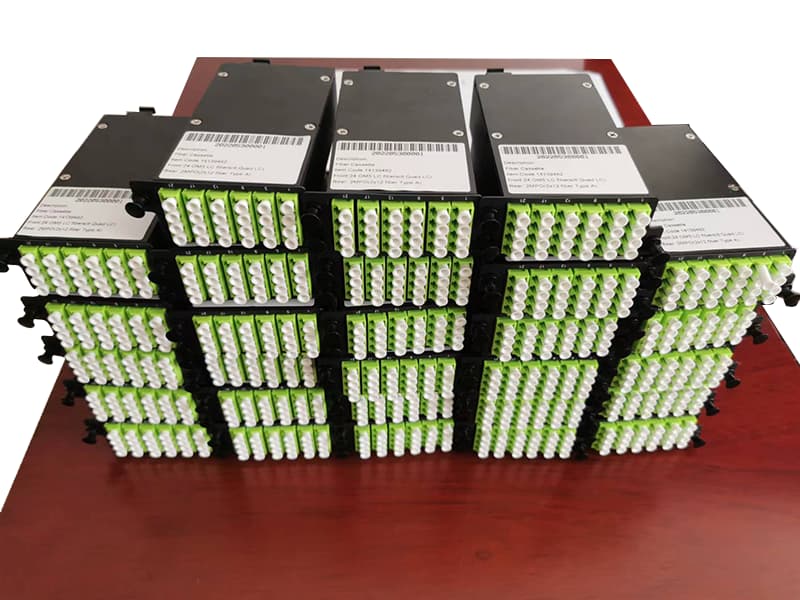

MPO/MTP Patch Panel View 12





Especificaciones técnicas

Artículo1U2U
Dimensiones (Ancho x Profundidad x Alto)483 mm × 335 mm × 1U483 mm × 335 mm × 2U
Temperatura de almacenamiento-20°C~+60°C
Temperatura de funcionamiento-20°C~+55°C
Humedad relativa≤85% (+30°C)
Presión atmosférica70 kPa~106 kPa

Parámetros del módulo MPO/MTP-LC

MaterialSPCC (chapa de acero laminada en frío)
ColorNegro
Tamaño88 mm de ancho x 133 mm de profundidad x 34 mm de alto
(frontal) Tipo de adaptadorLC quad (sin brida) × 6 piezas
(frontal)Color del adaptadorAguamarina: OM3/OM4; Beige: OM1/OM2; Verde lima: OM5; Azul: SM-UPC; Verde: SM-APC
(parte trasera) Tipo de adaptadorMPO/MTP (brida completa/opuesta)
(parte trasera)Color del adaptadorNegro
Conector ASM: LC-UPC, 0,9 mm o LC-APC, 0,9 mm, MM: LC-UPC, 0,9 mm
Conector BSM: MPO/MTP (macho)-APC, MM: MPO/MTP (macho)-PC
Polaridad del cable de conexiónTipo A
Peso0,22 kg

Rendimiento óptico

TipoLongitud de ondaMódulo IL Máx.
MTP-LC(MM)850 nm/1300 nm0,50 dB
MTP-LC(SM)1310 nm/1550 nm1,30 dB
MPO-LC(MM)850 nm/1300 nm0,75 dB
MPO-LC(SM)1310 nm/1550 nm1,50 dB


Diagrama de secuencia puerto1-puerto1

Solución 1

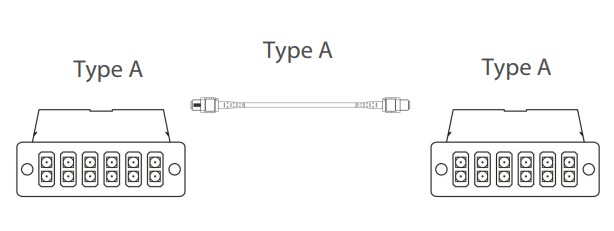

Casete 1: Tipo A
Casete 2: Tipo A
Cable de conexión MPO: Tipo A





Número de caseteColorNúmero de caseteColor
1Azul13Azul
2Naranja14Naranja
3Verde15Verde
4Marrón16Marrón
5Gris17Gris
6Blanco18Blanco
7Rojo19Rojo
8Negro20Negro
9Amarillo21Amarillo
10Púrpura22Púrpura
11Rosa23Rosa
12Agua24Agua

Solución 2

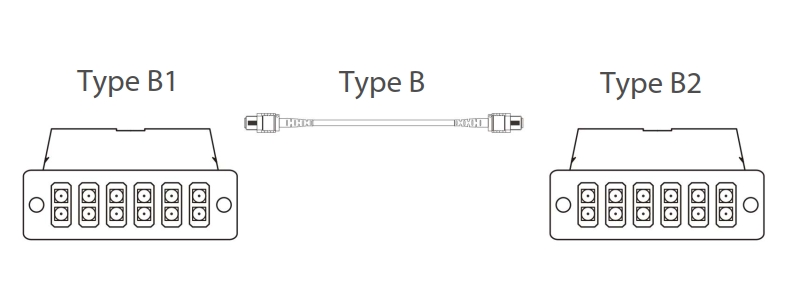

Casete 1: Tipo B
Casete 2: Tipo B
Cable de conexión MPO: Tipo B





Número de caseteColorNúmero de caseteColor
1Azul13Azul
2Naranja14Naranja
3Verde15Verde
4Marrón16Marrón
5Gris17Gris
6Blanco18Blanco
7Rojo19Rojo
8Negro20Negro
9Amarillo21Amarillo
10Púrpura22Púrpura
11Rosa23Rosa
12Agua24Agua

Información para realizar pedidos (Panel)

  Descripción del Producto:MPP2 - SP - B - 9005 - 2×12MTP/PC - LC/UPC - OM3 - 3MD - 2BP - 1U
X1- ModeloMPP2
X2- Materiales de la carroceríaSPCC (chapa de acero laminada en frío)
X3- Acabado de pinturaB: acabado mate con recubrimiento en polvo
X4- Color de pinturaNegro RAL 9005
X5- Cantidad de cables de conexión2×12: 2 unidades de 12F; 1×24: 1 unidad de 24F; 1×12: 1 unidad de 12F
X6- Conector AMPO/PC; MPO/APC; MTP/PC; MTP/APC
X7- Conector BLC/UPC; LC/APC; SC/UPC; SC/APC
X8- Modo fibraG657A1; OM1; OM2; OM3; OM4; OM5
 9- Cantidad de módulos1MD; 2MD; 3MD; 4MD; 5MD; 6MD; 7MD; 8MD; 9MD; 10MD; 11MD; 12MD
 10- Cantidad de deflectores0BP: sin deflector; 1BP: con 1 deflector; 2BP: con 2 deflectores; 3BP, 4BP, etc.
 11- Altura del panel1U; 2U
 Nota: 1. MPP2-1U completamente cargado con 5 módulos, MPP2-2U completamente cargado con 12 módulos.
2. Los deflectores se utilizan donde no hay módulos instalados.
3. Bastidor vacío sin descripción del módulo: MPP2-SP-B-9005-EM-1U/2U (1U y 2U son opcionales)





Información para realizar pedidos (Módulo)

 Descripción del Producto:MPM2 - SP - B - 9005 - 1×12MTP/PC - SC/UPC - OM3
1- ModeloMPM2
2- Materiales de la carroceríaSPCC (chapa de acero laminada en frío)
3- Acabado de pinturaB: acabado mate con recubrimiento en polvo
4- Color de pinturaNegro RAL 9005
5- Cantidad de cables de conexión2×12: 2 unidades de 12F; 1×24: 1 unidad de 24F
6- Conector AMPO/PC; MPO/APC; MTP/PC; MTP/APC
7- Conector BLC/UPC; LC/APC
8- Modo fibraG657A1; OM1; OM2; OM3; OM4; OM5
