Panel pivotante para montaje en rack 1U/2U, 48FO/96FO, apertura SCA izquierda

Hogar Productos 1. Soluciones de conexión FO

Panel pivotante para montaje en rack 1U/2U, 48FO/96FO, apertura SCA izquierda

Panel pivotante para montaje en rack 1U/2U, 48FO/96FO, apertura SCA izquierda

Name: Panel pivotante para montaje en rack 1U/2U, 48FO/96FO, apertura SCA izquierda
Availability: InStock

El panel de conexión de fibra óptica giratorio se utiliza para la terminación de cables ópticos troncales y la conexión a equipos de conmutación de red de la red de área local (LAN). Se aplica principalmente para completar la fijación, el empalme y la gestión del cableado en la sala de equipos, y admite fibra óptica monomodo o multimodo. Diseñado principalmente para lograr la conexión, distribución y transmisión entre el cable óptico externo y el equipo de transmisión óptica, este producto proporciona una gestión de fibra óptica segura, fiable y flexible, y se utiliza ampliamente en proyectos de redes de acceso de banda ancha.

Inquiry now

Descripción general del producto

El panel de conexión de fibra óptica giratorio se utiliza para la terminación de cables de fibra óptica troncales, así como para la conexión a equipos de conmutación de red de la red de área local (LAN). Se aplica principalmente para completar la fijación, el empalme y la gestión del cableado en la sala de equipos, y admite fibra óptica monomodo o multimodo.

Utilizado principalmente para lograr la conexión, distribución y despacho entre el cable de fibra óptica exterior y el equipo de transmisión óptica, el producto proporciona una gestión de fibra óptica segura, fiable y flexible, y se utiliza ampliamente en proyectos de redes de acceso de banda ancha.

Características principales

■ Fabricado con chapa de acero laminada en frío de alta calidad y con recubrimiento superficial mediante pulverización electrostática.
■ Sistema giratorio abatible, de fácil manejo y que ahorra espacio.
■ Instalación estándar de 19" y 21".
■ Disponibles opciones de apertura a la derecha y a la izquierda.
■ Disponibles con adaptadores de tipo SC, FC o LC, respectivamente.
■ La capacidad máxima es de 48 fibras SC 1U y 96 fibras SC 2U.

Aplicaciones

■ Proyectos de redes de acceso de banda ancha (FTTX / PON)
■ Terminación de cables ópticos troncales
■ Gestión del cableado en salas de equipos y armarios de telecomunicaciones
■ Conexión a equipos de conmutación de red en redes de área local (LAN).

Galería de productos

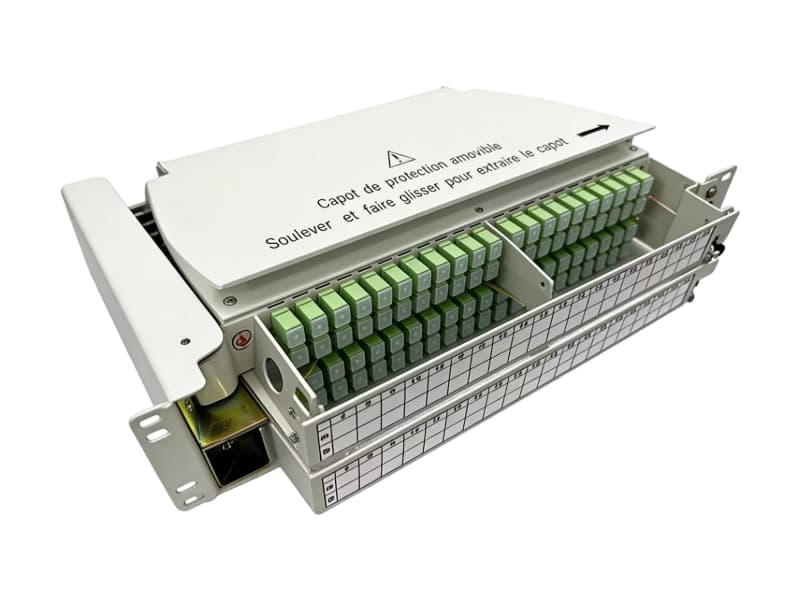

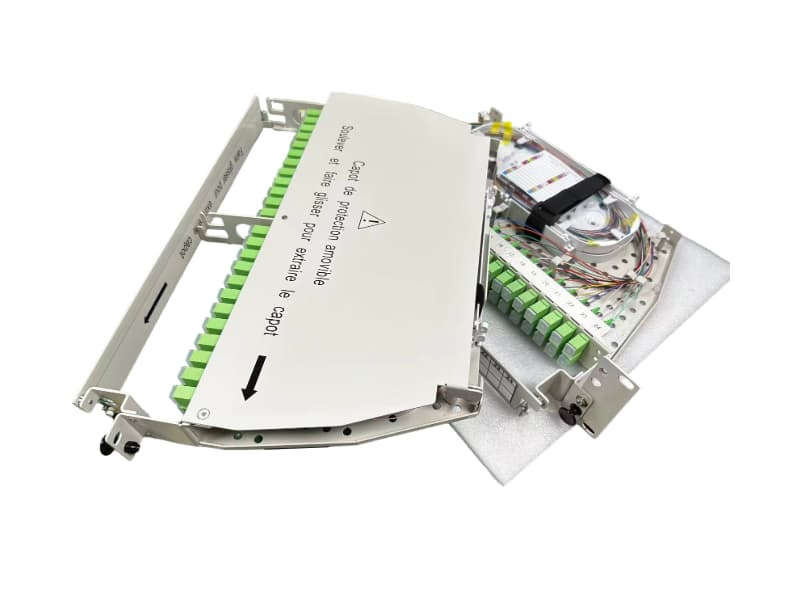

VISTA GENERAL 1

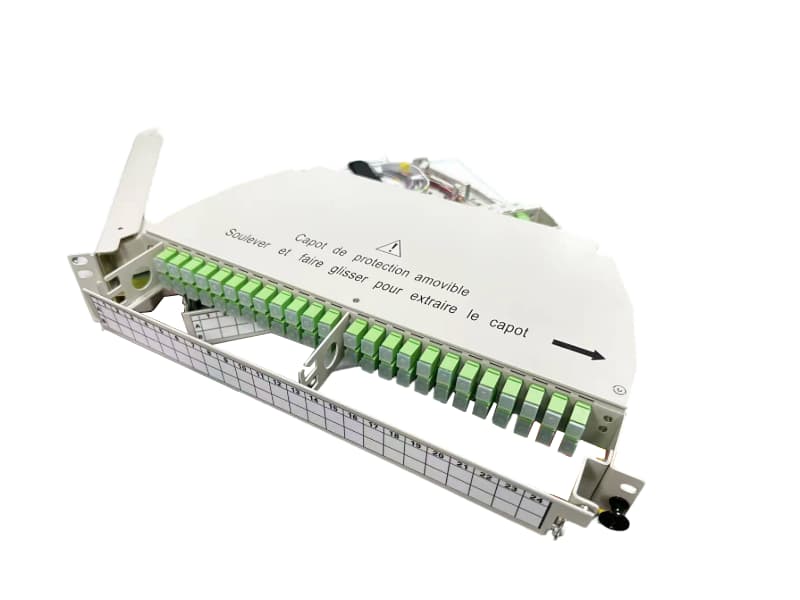

VISTA GENERAL 2

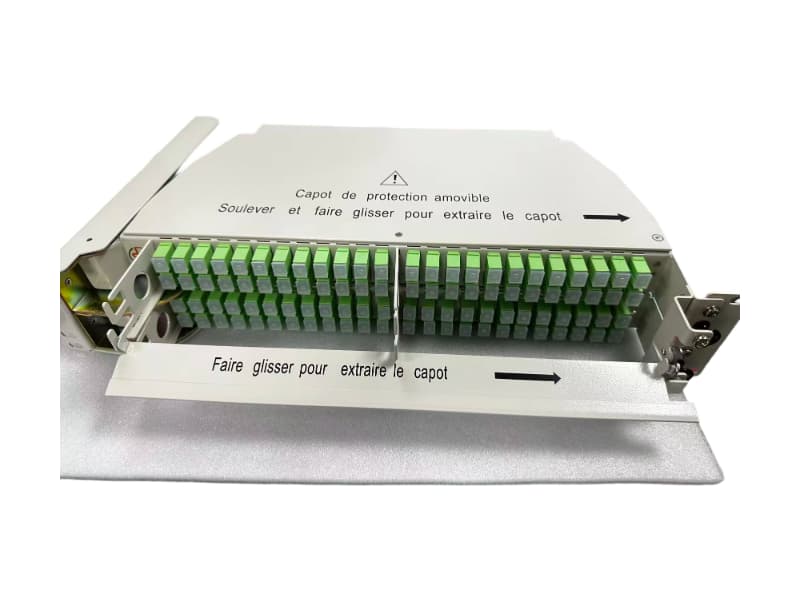

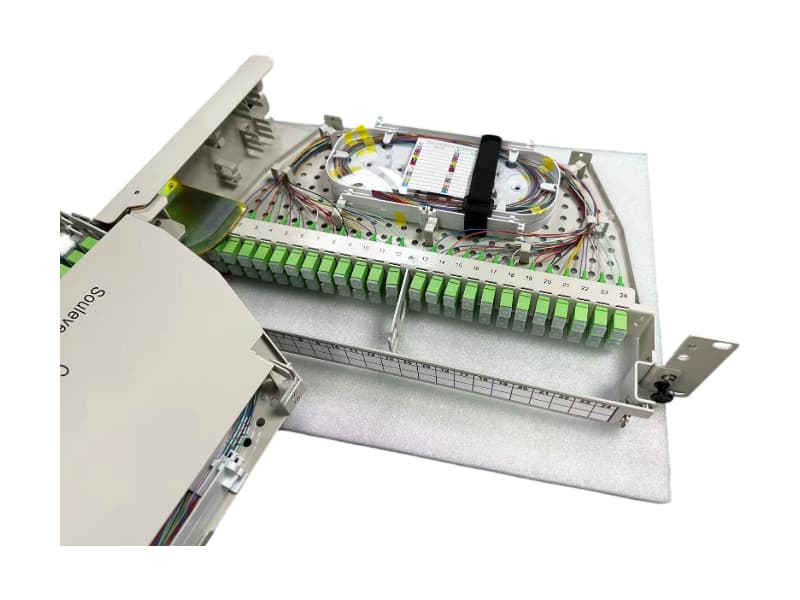

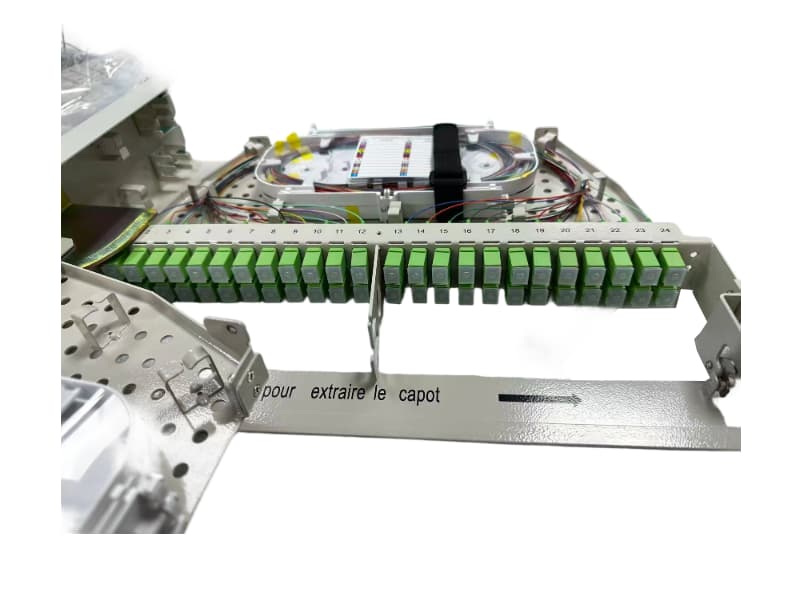

DETALLE DEL PANEL FRONTAL

DETALLE DEL PUERTO TRASERO

BANDEJA DESLIZANTE ABIERTA

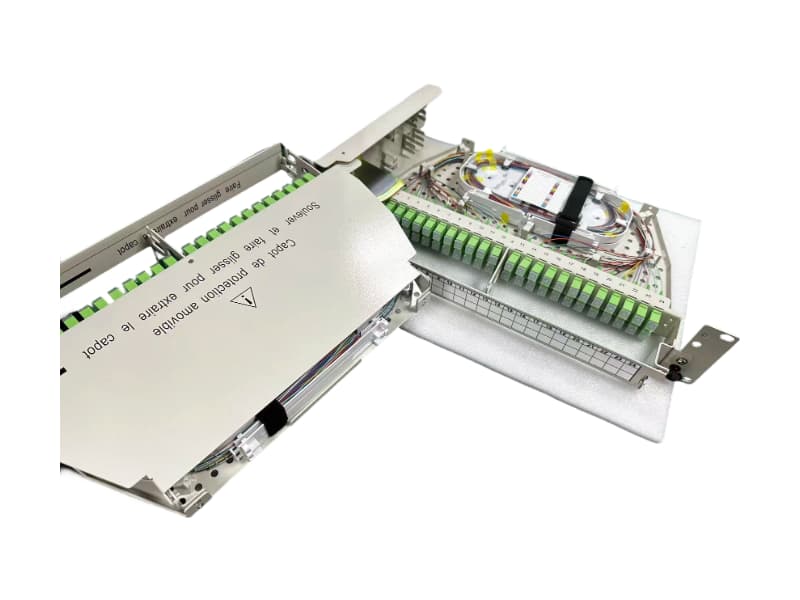

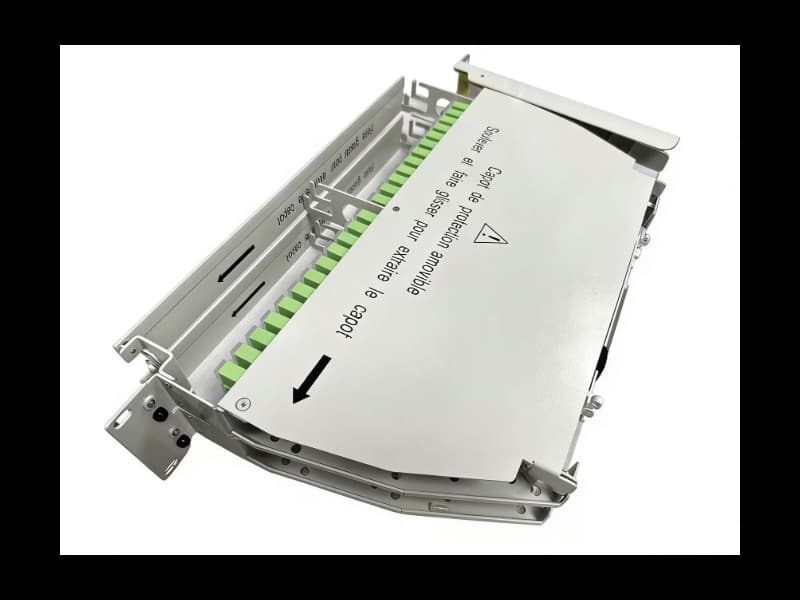

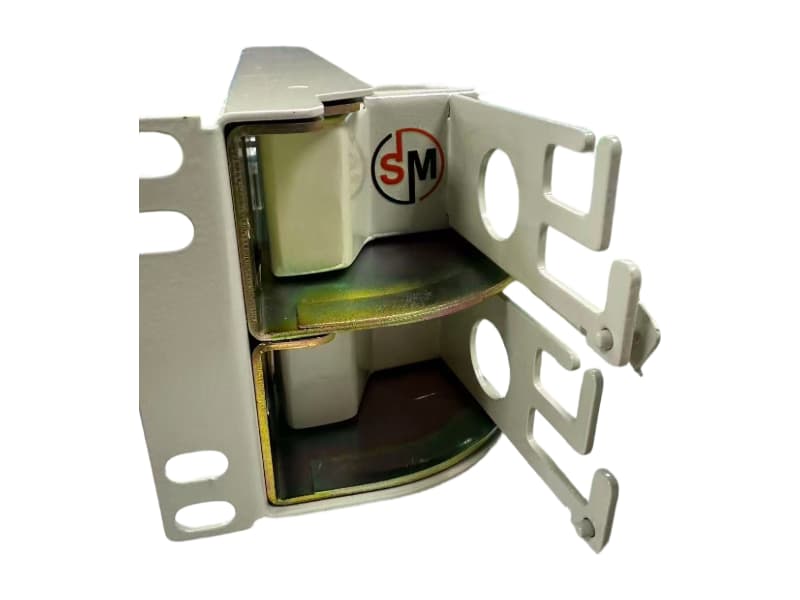

GIRATORIO

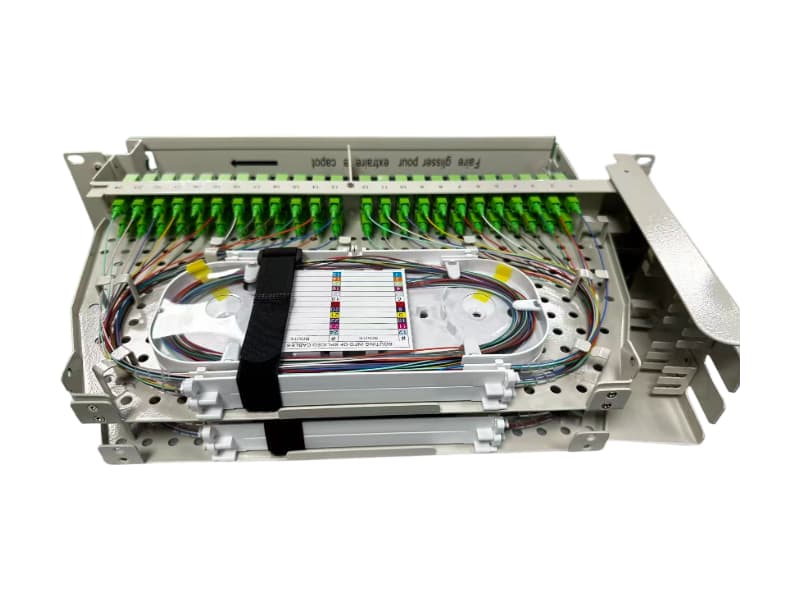

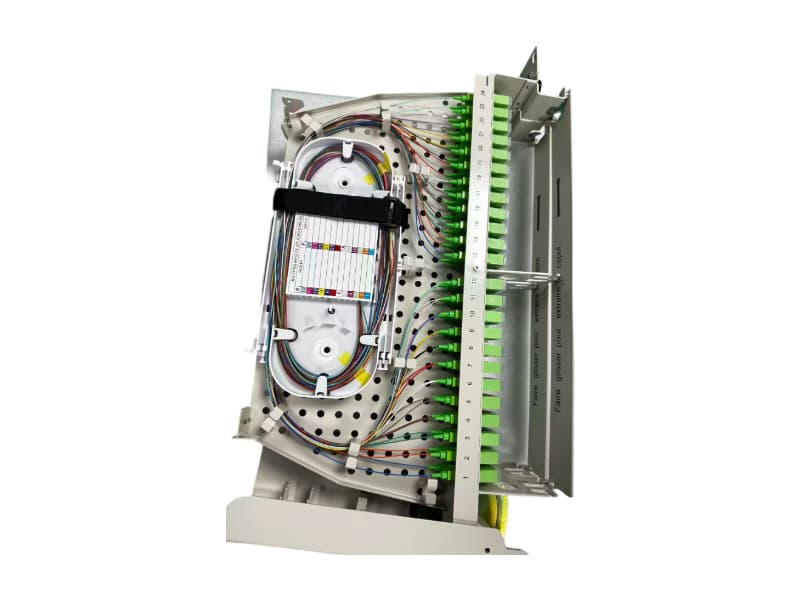

EMPALME INTERNO

DETALLE DE LA BANDEJA DE EMPALME

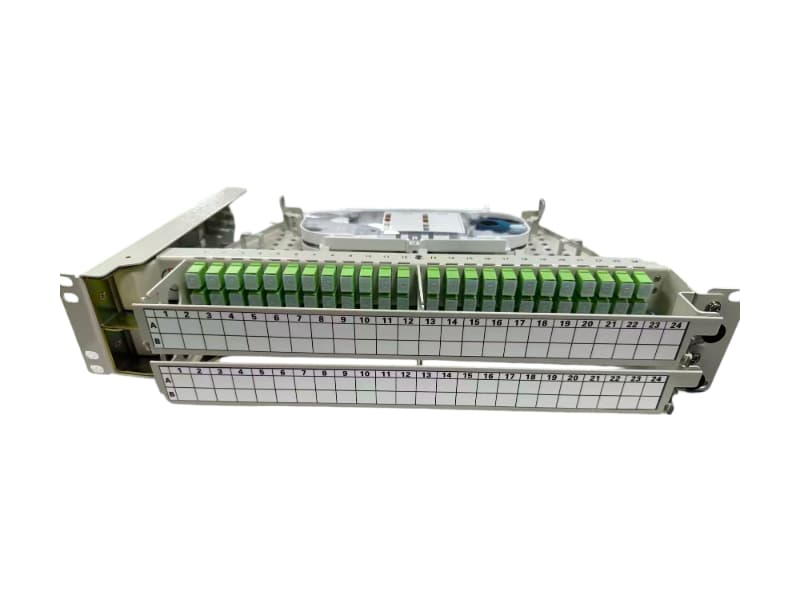

ENRUTAMIENTO DE FIBRA

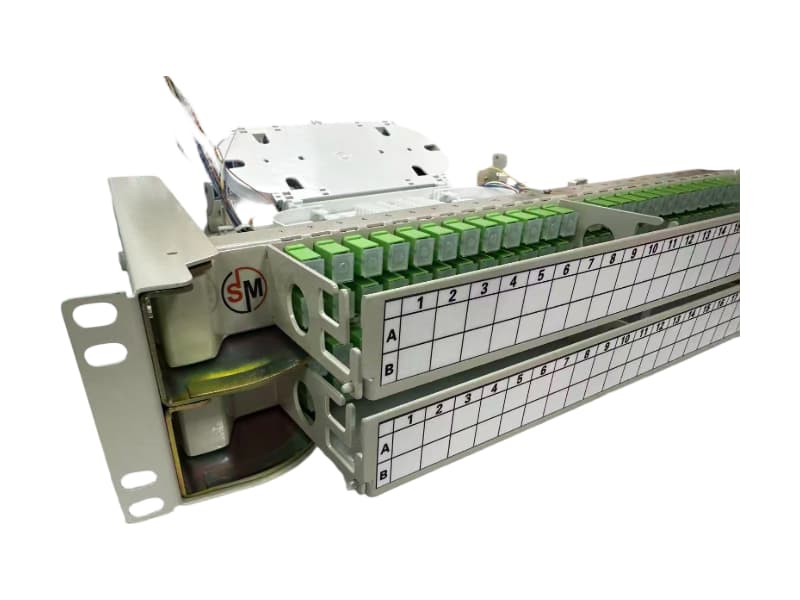

KIT DE ACCESORIOS

Presupuesto

Tipo de montaje	19” y ETSI de 21” compatible
Tipo de apertura	Giro a la derecha o a la izquierda
Dimensión	1U x 482,6 x 268,25 mm / 2U x 482,6 x 268,25 mm
Color de la carcasa	Pintado en gris claro RAL9002
Temperatura de funcionamiento	-20ºC ～ +60 ºC
Temperatura de almacenamiento	-20ºC ～ +55 ºC
Humedad relativa de almacenamiento	≤75%
Humedad relativa	≤85% (+30 ºC)
Presión atmosférica	70 kPa ～ 106 kPa

Lista de materiales

Nombre	Espesor T(mm)	Color de pintura	Material	Cantidad
Cuerpo ODF	T=1,5	Gris	SPCC	1 unidad
Cubierta superior	T=1,2	Gris	Aluminio	1 unidad
Puerta principal	T=1,5	Gris	SPCC	1 unidad
Puerta trasera	T=1,5	Gris	SPCC	1 unidad
Panel adaptador	T=1,5	Gris	SPCC	1 unidad
Soporte	T=2.0	Gris	SPCC	2 piezas
Placa de soporte	T=1,5	Gris	SPCC	1 unidad
Cajón	T=1,5	Gris	SPCC	1 unidad
Tornillo de la puerta delantera	-	Gris	SUS	2 piezas
Cerradura de plástico	-	-	Plástico	2 piezas
Etiqueta	-	-	Marcas de papel/Impreso	1 unidad

Información para realizar pedidos

► Panel de conexión pivotante de 1U (máximo 48 fibras)

Nombre del producto	Número de producto	Cantidad.	Dimensiones (alto x ancho x profundidad) (mm)	Observaciones
Panel de conexiones pivotante	FGA067000	1	1U x 482,6 x 268,25 mm	48 fibras
Bandeja de empalme	300982120	2	11,9 x 225,1 x 108	24 fibras
Adaptador	300226320	48	-	SC/APC SM SX
Trenza de 12 colores	291200380	4	1,0 m	Tipo SC/APC
Funda protectora para empalme de fibra óptica	RBG-1	48	1,5*45 mm	-
Funda protectora para fibra pelada	LBG-φ3.3	1	60 cm	-

► Panel de conexiones pivotante 2U (máximo 96 fibras)

Nombre del producto	Número de producto	Cantidad.	Dimensiones (alto x ancho x profundidad) (mm)	Observaciones
Panel de conexiones pivotante	FGA076000	1	2U x 482,6 x 268,25 mm	96 fibras
Bandeja de empalme	300982120	4	11,9 x 225,1 x 108	24 fibras
Adaptador	100170721	96	-	SC/APC SM SX
Trenza de 12 colores	301837181	8	1,0 m	Tipo SC/APC
Funda protectora para empalme de fibra óptica	RBG-1	96	1,5*45 mm	-
Funda protectora para fibra pelada	LBG-φ3.3	1	60 cm	-

Preguntas frecuentes

Q ¿Cuáles son las ventajas del diseño "rotativo abatible"?

A: El Abatible giratorio El mecanismo [cita: 8] permite que el panel pivote hacia la izquierda o hacia la derecha [cita: 10], proporcionando funcionamiento cómodo y significativo ahorra espacio beneficios dentro del rack[cite: 8]. Permite a los técnicos acceder a las bandejas de empalme internas y al cableado sin retirar toda la unidad, lo cual es fundamental para un mantenimiento eficiente en entornos de alta densidad.

Q ¿Cuál es la capacidad máxima de fibra para las versiones de 1U y 2U?

A: El Panel pivotante de 1U admite una capacidad máxima de 48 fibras SC [cita: 12], mientras que el versión 2U duplica esta capacidad 96 fibras SC[cita: 12]. Ambos modelos están diseñados para gestionar monomodo o multimodo fibra óptica de manera efectiva[cita: 4].

Q ¿Qué materiales se utilizan en la construcción de este panel de conexiones?

A: Este producto está construido para ser duradero utilizando Chapas de acero laminadas en frío de alta calidad (SPCC) [cita: 7, 19] con un espesor de 1,5 mm para la carrocería y las puertas[cita: 19]. La superficie está acabada con pulverización electrostática [cita: 7] en un gris claro RAL9002 color[cita: 17]. La cubierta superior está hecha de aluminio para una protección ligera pero resistente[cita: 19].

Q ¿Este panel es compatible con los racks de servidores estándar?

A: Sí. El equipo está diseñado para Instalación estándar de 19" y compatible con ETSI de 21"[cita: 9, 17]. Esto la convierte en una solución versátil para una amplia gama de salas de equipos de conmutación de red y proyectos de redes de acceso de banda ancha[citar: 3, 5].
