Terminal de acceso de fibra (FAT) con cierre de junta de derivación aérea de 16 puertos

Hogar Productos 1. Soluciones de conexión FO 1.5 Caja de terminación de fibra

Terminal de acceso de fibra (FAT) con cierre de junta de derivación aérea de 16 puertos

Terminal de acceso de fibra (FAT) con cierre de junta de derivación aérea de 16 puertos

El concentrador de terminación de acceso de fibra puede albergar hasta 16 suscriptores y 96 puntos de empalme como terminal. Se utiliza como caja de empalme y punto de terminación para conectar el cable de alimentación con el cable de acometida en un sistema de red FTTX. Integra el empalme, la división, la distribución, el almacenamiento y la conexión de fibra en una robusta caja de protección.

Inquiry now

Características principales

  • ■ Diseño impermeable con nivel de protección IP-68.
  • ■ Fabricado con materiales duraderos de ABS y PC+ABS.
  • ■ Integrado con casete de empalme abatible y soporte para adaptador
  • ■ Todas las placas son de acero inoxidable y los pernos/tuercas son anticorrosivos.
  • ■ Capacidad para alojar hasta 4 divisores PLC de acero mini (1:4, 1:8 o 1:16).
  • ■ Estructura de sellado mecánico, puerto sin cortar y 2 puertos de cable separados.
  • ■ 16 puertos SC o 12 puertos Fast Connect con opciones de terminación preconfiguradas robustas.

Aplicaciones

  • ■ Sistemas de red FTTX (Fibra hasta la X)
  • ■ Puntos de cierre y terminación del empalme
  • ■ despliegues de lanzamiento aéreo
  • ■ Instalaciones exteriores montadas en postes
  • ■ Distribución y almacenamiento de fibra de alta capacidad
  • ■ Conexión segura de los cables de alimentación con los cables de bajada

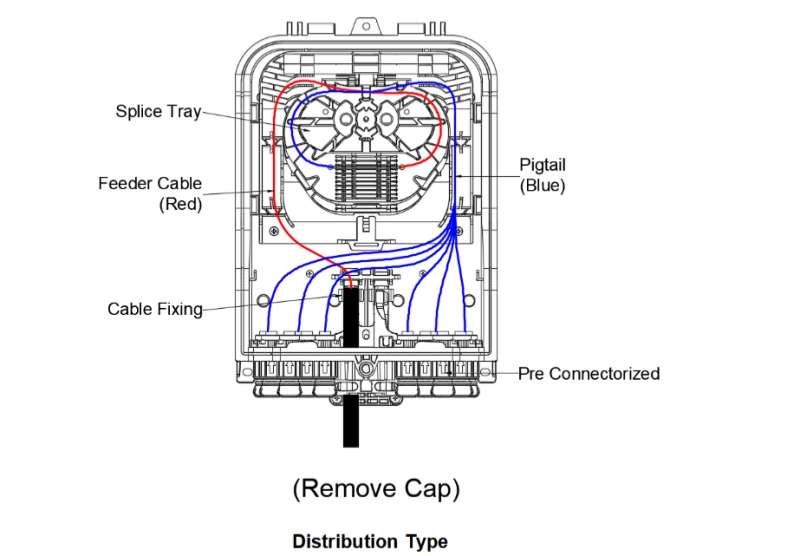

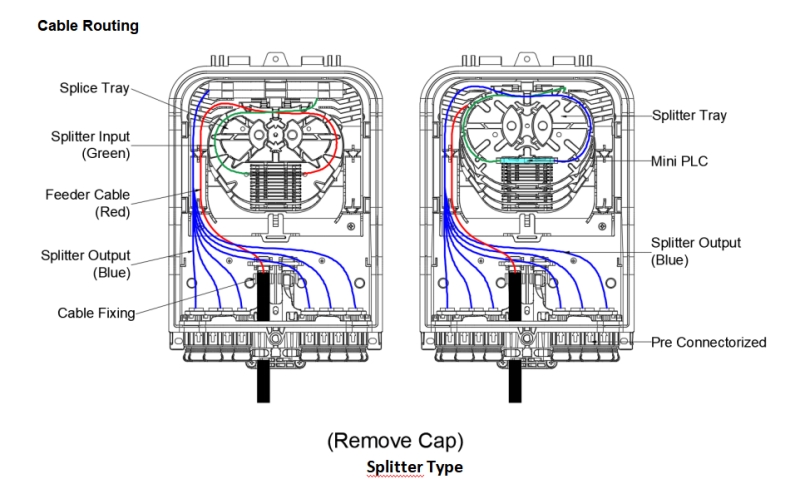

Enrutamiento y estructuras internas

Inside view of 16-port aerial drop joint closure with splice trays

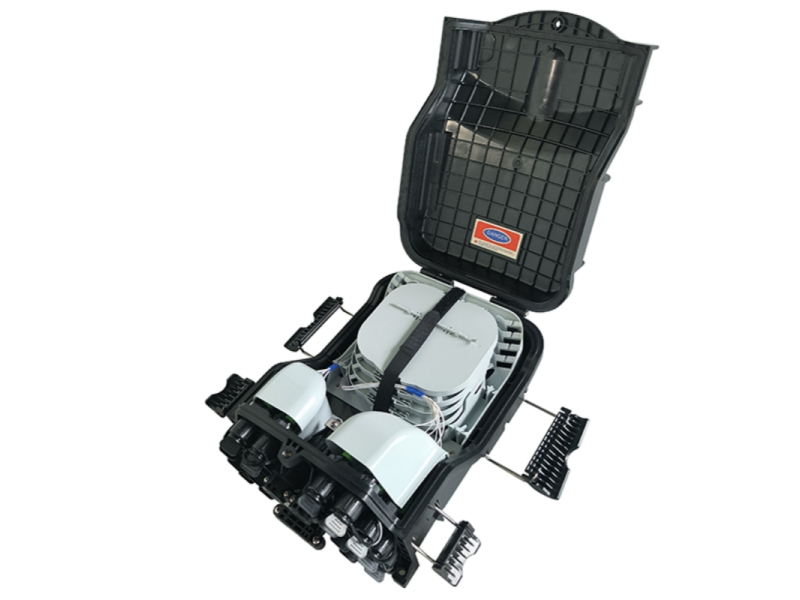

Estructura interna
Pre-terminated SC and LC waterproof adapters on FTTH terminal box

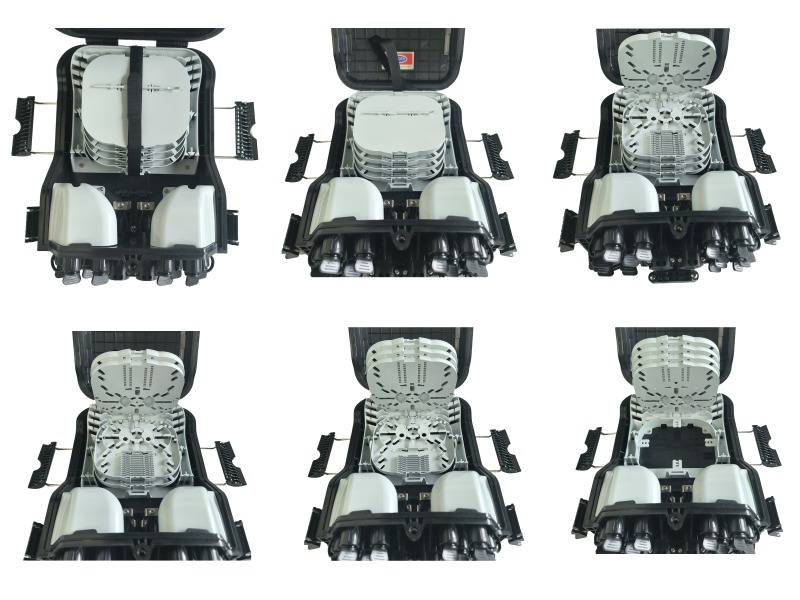

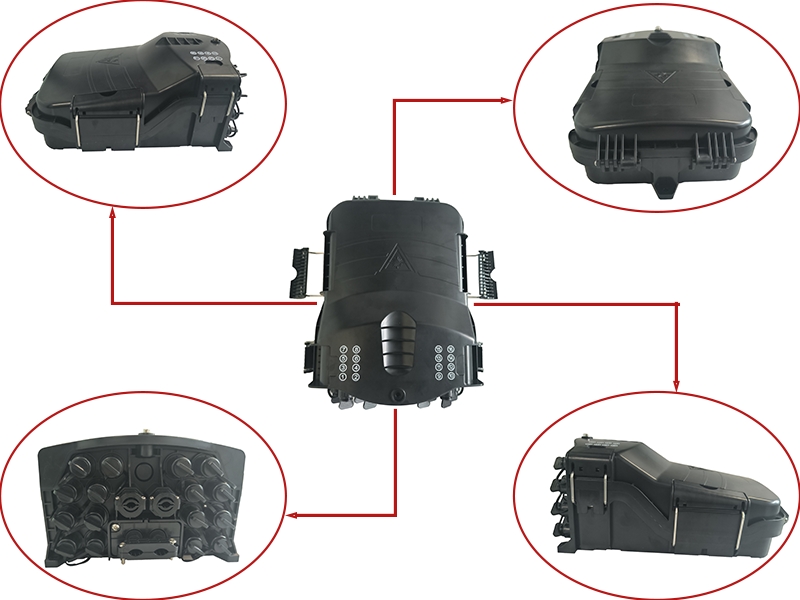

Vista multiángulo
Multi-angle views of outdoor pole-mounted fiber distribution closure
Vista de casetes abatibles

Internal cable routing and splitter configuration diagram for FAT box

Flip-up splice cassettes inside 96-fiber capacity joint closure

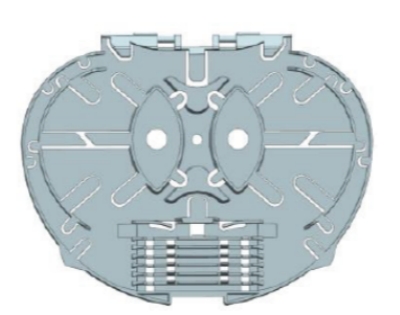

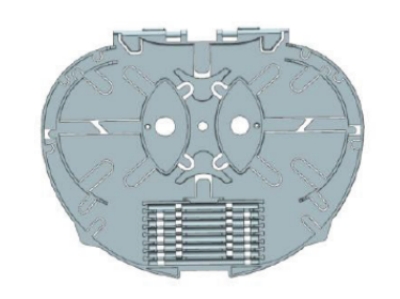

Especificaciones de los casetes

ArtículoBandeja de empalme ABandeja de empalme B
Dimensiones (alto x ancho x profundidad; mm)134 × 104 × 8134 × 104 × 4
Peso neto (kg)0,0210,015
ColorPersonalizablePersonalizable
ImagenAerial drop joint closure connecting feeder and drop cablesImpact-resistant PC and ABS housing for outdoor fiber joint closure
MaterialPC+ABSPC+ABS
Capacidad de empalme (núcleos)12, 1 ranura para PLC de 1/88

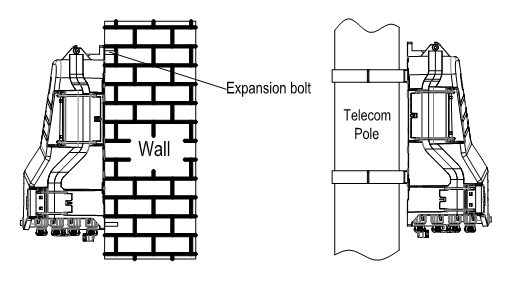

Guía de instalación

Instalación en pared

Taladre 3 agujeros en la pared según el tamaño de instalación, coloque los pernos de expansión, coloque la caja haciendo coincidir los agujeros y utilice pernos para fijarla de forma segura.

Instalación montada en poste

Fije firmemente dos juegos de abrazaderas para mangueras alrededor del poste de telecomunicaciones para garantizar una instalación exterior robusta y estable.

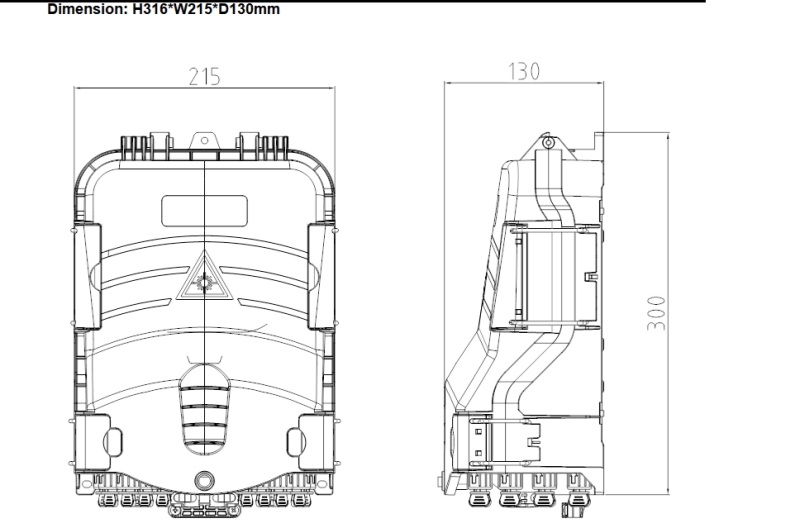

Información sobre el producto y el pedido

NombreModeloDimensión (mm)Capacidad máxima
(Terminación)		Capacidad máxima
(Empalme)		Observaciones
Terminal de acceso de fibraFAT-16SC316 × 215 × 1301616 / 96Capacidad para alojar 4 divisores PLC de acero mini (4 unidades de 1*4 o 2*1:8 o 1:16).
Máx.: 16 adaptadores SC impermeables. Empalme 96 fibras (4 bandejas, 24 fibras/bandeja).
Terminal de acceso de fibraFAT-8SC+4DLC316 × 215 × 1301616 / 96Capacidad para alojar 4 divisores PLC de acero en miniatura.
Máximo: 8 adaptadores SC/APC + 4 adaptadores dúplex impermeables LC/APC.
Empalme de 96 fibras (4 bandejas, 24 fibras/bandeja).

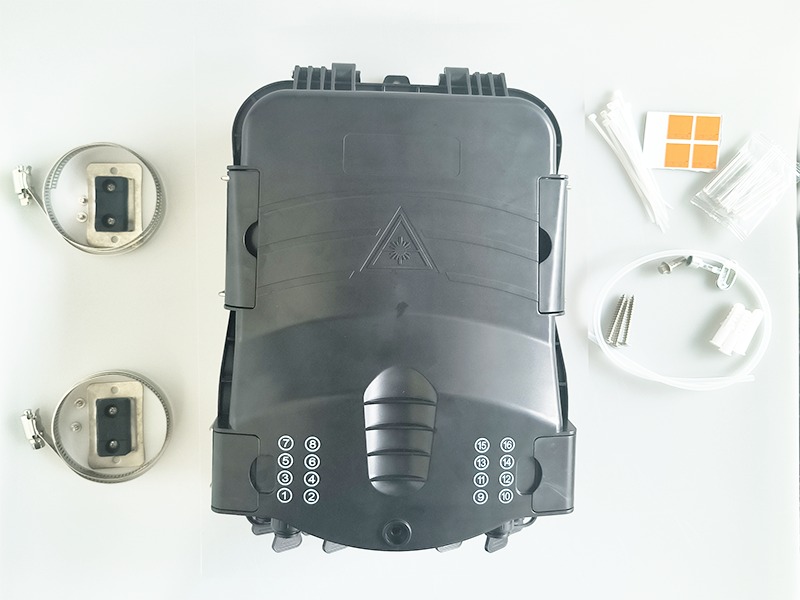

Contenido del paquete y accesorios

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Preguntas frecuentes


Q ¿Puede este cierre FAT soportar entornos exteriores adversos?
A: Sí, absolutamente. Cuenta con un Nivel de protección contra el agua IP-68 Está fabricado con materiales ABS y PC+ABS duraderos, además de placas y tornillos de acero inoxidable resistentes a la corrosión. Está diseñado específicamente para aplicaciones fiables en exteriores, ya sea montado en poste o en pared.
Q ¿Cuál es la capacidad máxima de empalme y división?
A: Este terminal de acceso de fibra puede contener hasta 96 puntos de empalme En 4 bandejas (24 fibras por bandeja). Para la división, tiene capacidad para albergar hasta 4 divisores PLC de acero mini (como cuatro divisores 1:4, dos divisores 1:8 o un divisor 1:16).
Q ¿Qué tipos de puertos adaptadores están disponibles para este modelo?
A: Ofrecemos configuraciones como la FAT-16SC, que admite hasta 16 adaptadores SC impermeables, y la FAT-8SC+4DLC, que combina hasta 8 adaptadores SC/APC y 4 adaptadores dúplex LC/APC impermeables, lo que proporciona soluciones preterminadas flexibles para diversas necesidades de proyectos.
