Sistema de alimentación modular de alta eficiencia de 48 V CC (200 A/400 A)
Un independiente Sistema de alimentación de CC integrado de 48 V CC, 200 A-400 A se puede proporcionar de forma flexible para cualquier lugar interior o armario de alimentación de telecomunicaciones para exteriores si es necesario. Actuar como un confiable sistema de alimentación de la estación base, su capacidad máxima oscila entre De 18 kW (200 A) a 27 kW (400 A)Basado en una nueva generación fuente de alimentación rectificadora Este módulo ofrece una eficiencia y densidad de potencia excepcionalmente altas para ahorrar electricidad y reducir el impacto ambiental para los clientes.
Debido a su estándar Estructura de alimentación integrada de 19 pulgadasEste sistema se puede instalar sin problemas en diversas configuraciones. Los componentes básicos del subbastidor incluyen una unidad de distribución versátil, una unidad de control inteligente (SMU) y ranuras de intercambio en caliente para rectificadores de 6 (200 A) a 9 (400 A). Se incluye un interruptor de desconexión por baja tensión (LVD) para mejorar el tiempo de descarga y optimizar el estado de la batería. Además, la sección de distribución del sistema está estratégicamente dividida en dos ramas de interruptores automáticos, donde el controlador supervisa con precisión la corriente en cada rama.
El sistema de alimentación de CC integrado e independiente de 48 V CC (200 A/400 A) es una solución de alimentación digital de alta eficiencia y densidad de potencia, diseñada para racks estándar de 19 pulgadas. Disponible en configuraciones de 5U (hasta 18 kW) y 6U (hasta 27 kW), integra a la perfección los módulos rectificadores R4850G2, la distribución de energía avanzada y la unidad de monitorización inteligente SMU48B para garantizar un funcionamiento fiable y continuo en emplazamientos de telecomunicaciones.

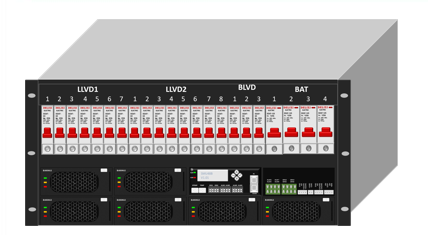

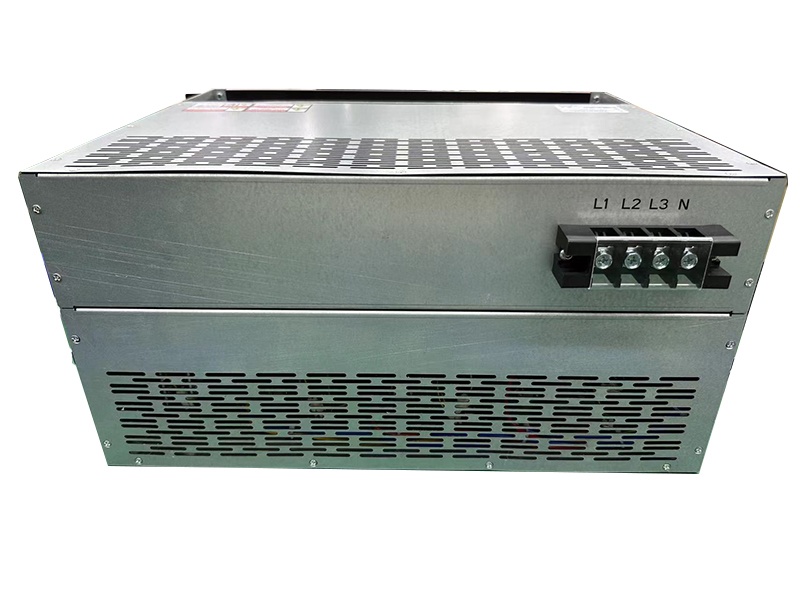

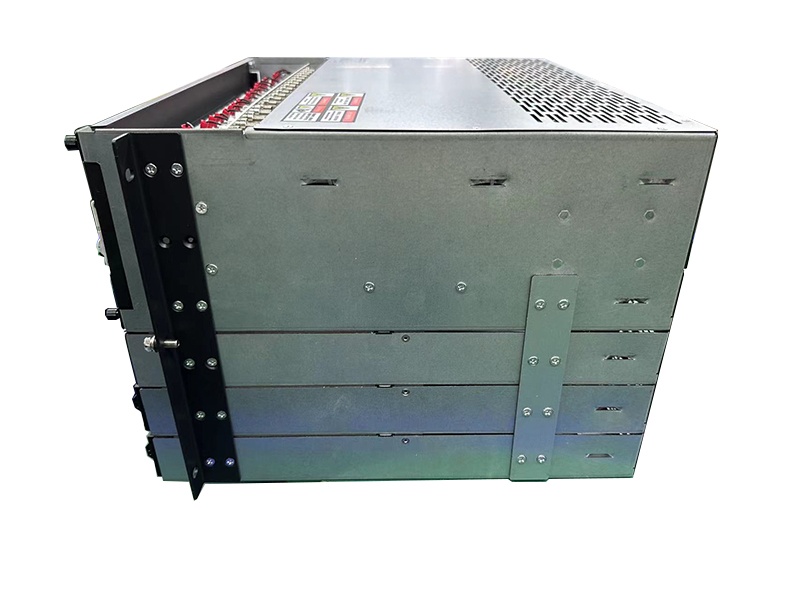

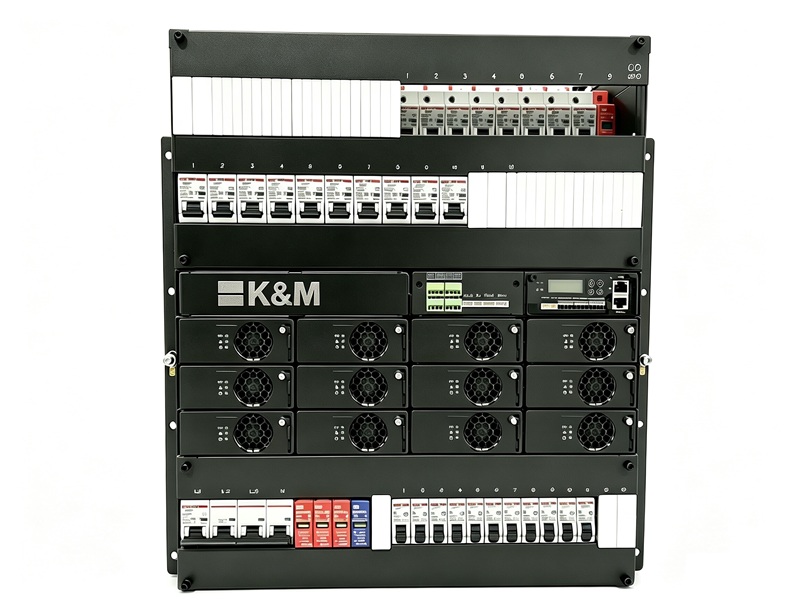

Vista del bastidor de alimentación de 300 A

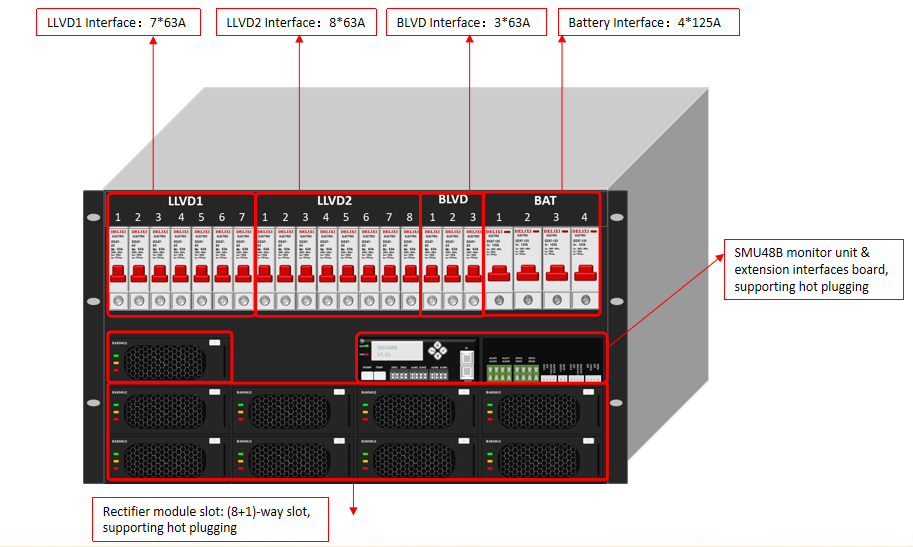

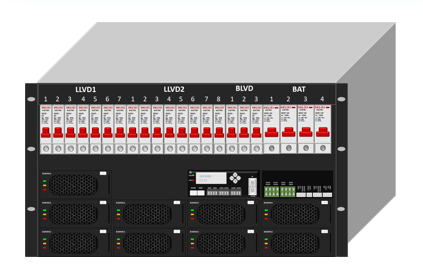

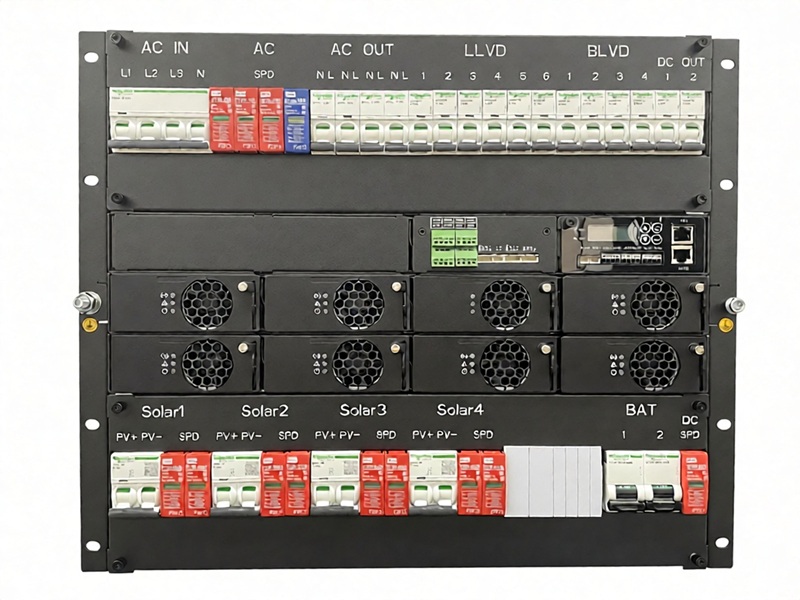

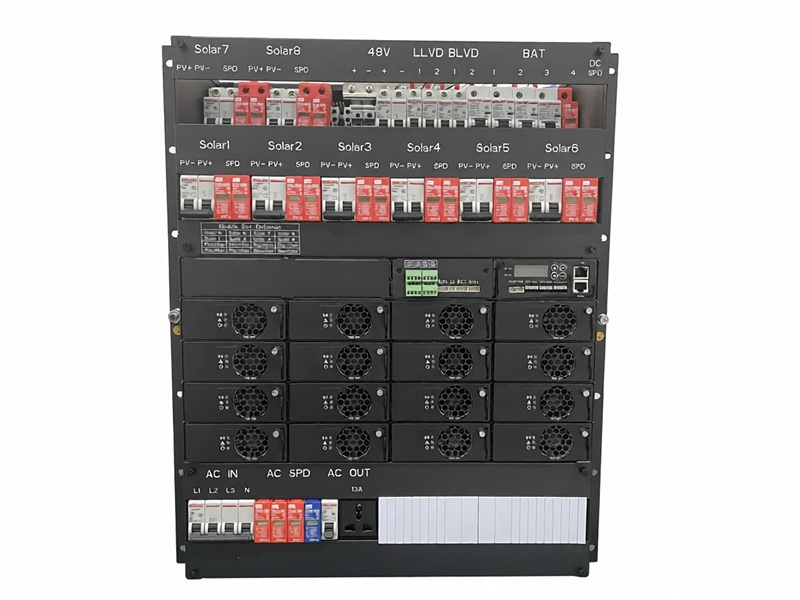

Vista del bastidor de alimentación de 400 A
| Tipo de producto | Sistema 5U  | Sistema 6U  | |
|---|---|---|---|
| Sistema | Dimensiones (ancho, profundidad y altura) | 533 mm (ancho) × 426 mm (profundidad) × 220 mm (5U,alto) | 533 mm (ancho) × 426 mm (profundidad) × 268 mm (6U,alto) |
| Modo de instalación | Se instala en un rack o gabinete de 19 pulgadas. | Se instala en un rack o gabinete de 19 pulgadas. | |
| Modo de mantenimiento | Frente | Frente | |
| Peso | ≤20 kg (sin rectificadores) | ≤22 kg (sin rectificadores) | |
| aporte | Modo de entrada | Sistema trifásico de cuatro hilos de 380 V (compatible con monofásico de 220 V CA) | Sistema trifásico de cuatro hilos de 380 V (compatible con monofásico de 220 V CA) |
| Frecuencia de entrada | 45-66 Hz, valor nominal: 50/60 Hz | 45-66 Hz, valor nominal: 50/60 Hz | |
| Capacidad de entrada | 3W+N+P | 3W+N+P | |
| Producción | Voltaje de salida | 43,2-58 VCC, valor nominal: 53,5 VCC | 43,2-58 VCC, valor nominal: 53,5 VCC |
| Capacidad máxima | 15-18 kW (176 VCA~300 VCA) 9KW~18KW (85VAC~175VAC Reducción de potencia lineal) | 24-27 kW (176 VCA~300 VCA) 12 kW~27 kW (85 VCA~175 VCA con reducción de potencia lineal) | |
| Máxima eficiencia | 96,2% | 96,2% | |
| Precisión de la estabilización de voltaje | ≤±0,6% | ≤±0,6% | |
| Corriente nominal de salida | 250 A (compatible con 300 A) | 400A (compatible con 450A) | |
| Interfaz de salida | Disyuntores de batería: 4 * 125A Interfaz LLVD1: 7*63A; Interfaz LLVD2: 8*63A; Interfaz BLVD: 3*63A; | Disyuntores de batería: 4 * 125A Interfaz LLVD1: 7*63A; Interfaz LLVD2: 8*63A; Interfaz BLVD: 3*63A; | |
El módulo de monitorización SMU48B es una unidad compacta diseñada principalmente para verificar el estado operativo del sistema eléctrico y controlar su funcionamiento. Ofrece diversas interfaces, como interfaz para sensores, puerto de conexión CAN, interfaz RS 485 e interfaz de contacto seco de entrada/salida, entre otras, que permiten gestionar el entorno de la planta y generar informes de alarmas. Además, permite la comunicación remota con sistemas de gestión de red de terceros compatibles con el protocolo estándar para administrar el sistema eléctrico a distancia.
Módulo de monitorización (SMU48B)
| Entrada de señal | Entrada analógica bidireccional (batería y temperatura ambiente) Interfaz del sensor: Interfaz de temperatura y humedad * 1 Interfaz de humo * 1 interfaz de agua * 1 Interfaz de puerta * 1 6 Número de entrada de contacto seco |
| Salida de alarma | Punto de contacto seco de 8 vías | |
| Puerto de comunicación | RS485/FE | |
| Almacenamiento de registros | Hasta 1000 registros históricos de alarmas | |
| Modo de visualización | LCD 128*48 | |
| ambiente | Temperatura de funcionamiento | -25℃ a +75℃ (arranque a -40℃) |
| Temperatura de almacenamiento | -40℃ a +70℃ | |
| Humedad de funcionamiento | 5% - 95% (sin condensación) | |
| Altitud | ≤ 3000 m (Cuando la altitud oscila entre 3000 m y 5000 m, la temperatura de funcionamiento disminuye 1 °C por cada 200 m adicionales). |
| Artículo | Presupuesto |
|---|---|
| Características de detección | Detección de información de CA y CC |
| Detección de información del módulo rectificador y del módulo solar | |
| detección de información de la batería | |
| Alarma de alta y baja temperatura de la batería | |
| Detección de temperatura y humedad ambiental, temperatura de la batería, magnetismo de la puerta, humo, inundación de agua y otra información ambiental. | |
| Detección de señal de entrada de contacto seco de 6 vías / Detección de batería y fusible de carga | |
| Funciones de administración | Carga de la batería y gestión de carga flotante / Compensación de la temperatura de la batería |
| Gestión de la carga de la batería y la limitación de corriente | |
| Protección contra baja tensión de la batería | |
| Gestión de pruebas de batería / Detección de capacidad residual de la batería | |
| El nivel 5 es una gestión de apagado independiente / Dos modos de apagado de usuario (tiempo / voltaje) | |
| 4. Medición del consumo energético del usuario (medición de la carga) / Guardar la información de consumo energético del usuario periódicamente. | |
| Gestión de alertas | La alarma se puede asociar al contacto seco de salida, admite 8 contactos secos de salida y se puede configurar para que se abra normalmente. |
| Se puede configurar el nivel de alarma (emergencia/apagado) / Avisar al usuario mediante la luz indicadora y el sonido de la alarma (opcionalmente activado/desactivado). | |
| 1.000 registros históricos de alarmas | |
| Interfaz inteligente | 1 interfaz FE norte, protocolo total 1 interfaz RS485 orientada al sur para gestionar los equipos conectados. |
El R4850G es un módulo rectificador digital de alta eficiencia y densidad de potencia, capaz de soportar un amplio rango de voltaje de entrada. Su salida predeterminada es de 53,5 V CC. Ofrece funciones como arranque suave, protección integral, bajo nivel de ruido y conexión en paralelo. Mediante la monitorización de la fuente de alimentación, permite el seguimiento en tiempo real del estado del módulo rectificador, así como la regulación del voltaje de salida y de la carga.
Artículo  | Presupuesto | Artículo | Presupuesto |
|---|---|---|---|
| productividad | >95% (230 V CA, 30%~80% de carga) | voltaje de funcionamiento | 85 V CA ~ 300 V CA |
| Dimensión | 40,8 mm × 105 mm × 269 mm | frecuencia | 45Hz~66Hz, valor nominal: 50Hz/60Hz |
| Peso | <2 kg | Corriente de entrada nominal | ≤17A |
| Modo de refrigeración | refrigeración por aire forzado | factor de potencia | ≥0,99 (100 % de carga) |
| Protección contra sobrepresión de entrada | >300 V CA, rango de recuperación: 290 V CA ~ 300 V CA | THD | ≤5% (50%~100% de carga) |
| Introduzca la protección contra subtensión | <80 V CA, rango de recuperación: 80 V CA ~ 90 V CA | voltaje de salida | 42 V CC ~ 58 V CC, valor nominal: 53,5 V CC |
| Se proporciona una salida para protección contra cortocircuitos. | Cortocircuito a largo plazo, el cortocircuito desaparece y se puede restaurar. | Precisión de presión estable | ≤±0,2%Vo |
| Protección contra sobretensión de salida | Rango: 56 V CC ~ 60 V CC | potencia de salida | 3000W (176 V CA ~ 300 V CA) 1250W~3000W (reducción lineal de 85~175 VCA) |
| Hora de inicio | 3s~10s | La salida contiene el tiempo | >10 ms |
| Consumo de energía en modo de espera | ≤5W | MTBF | >500.000 horas (25℃) |

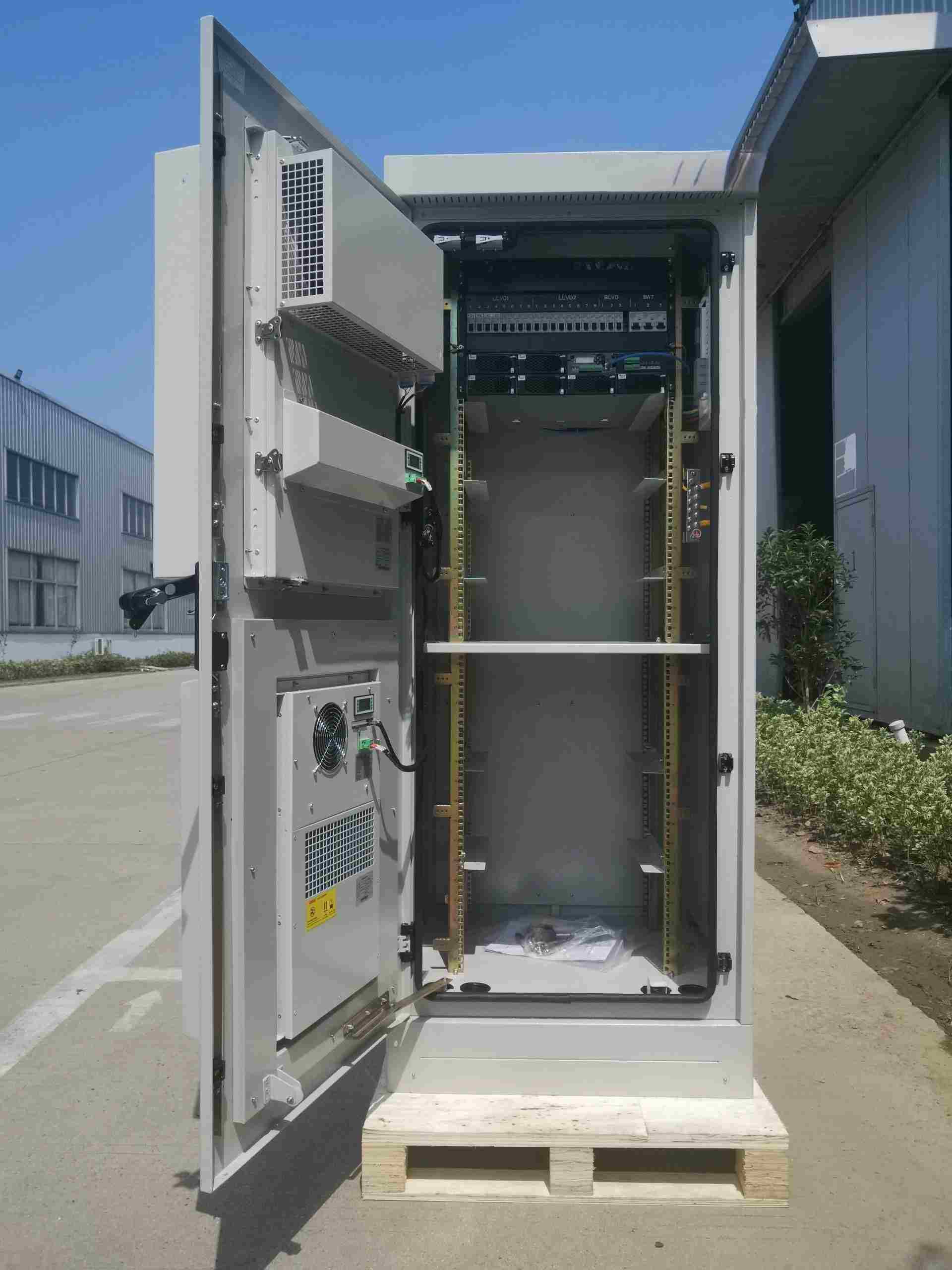

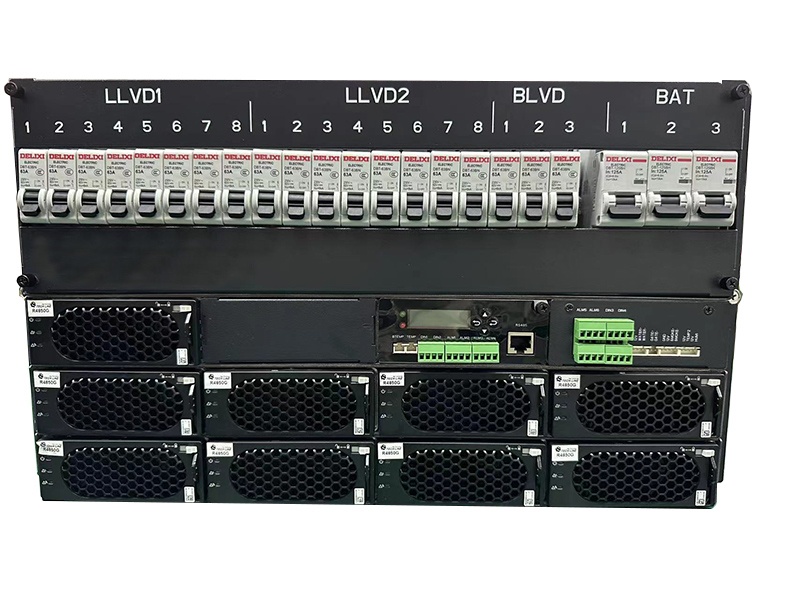

Vista de la configuración del sistema de alimentación de 5U en un entorno real, dentro del armario exterior integrado.

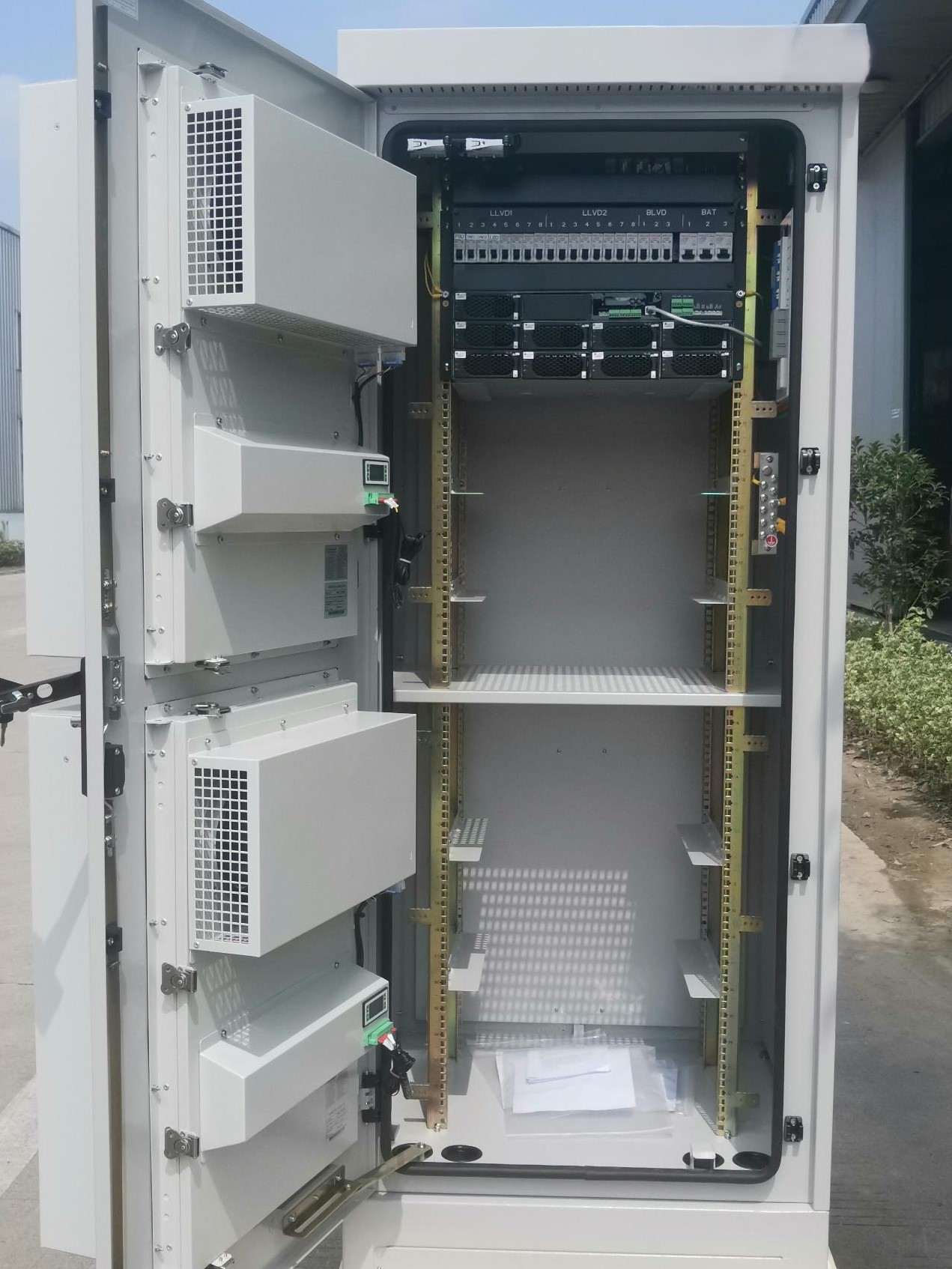

Presentación de la configuración del sistema de alimentación de 6U, que proporciona un amplio espacio para la integración de equipos y baterías.

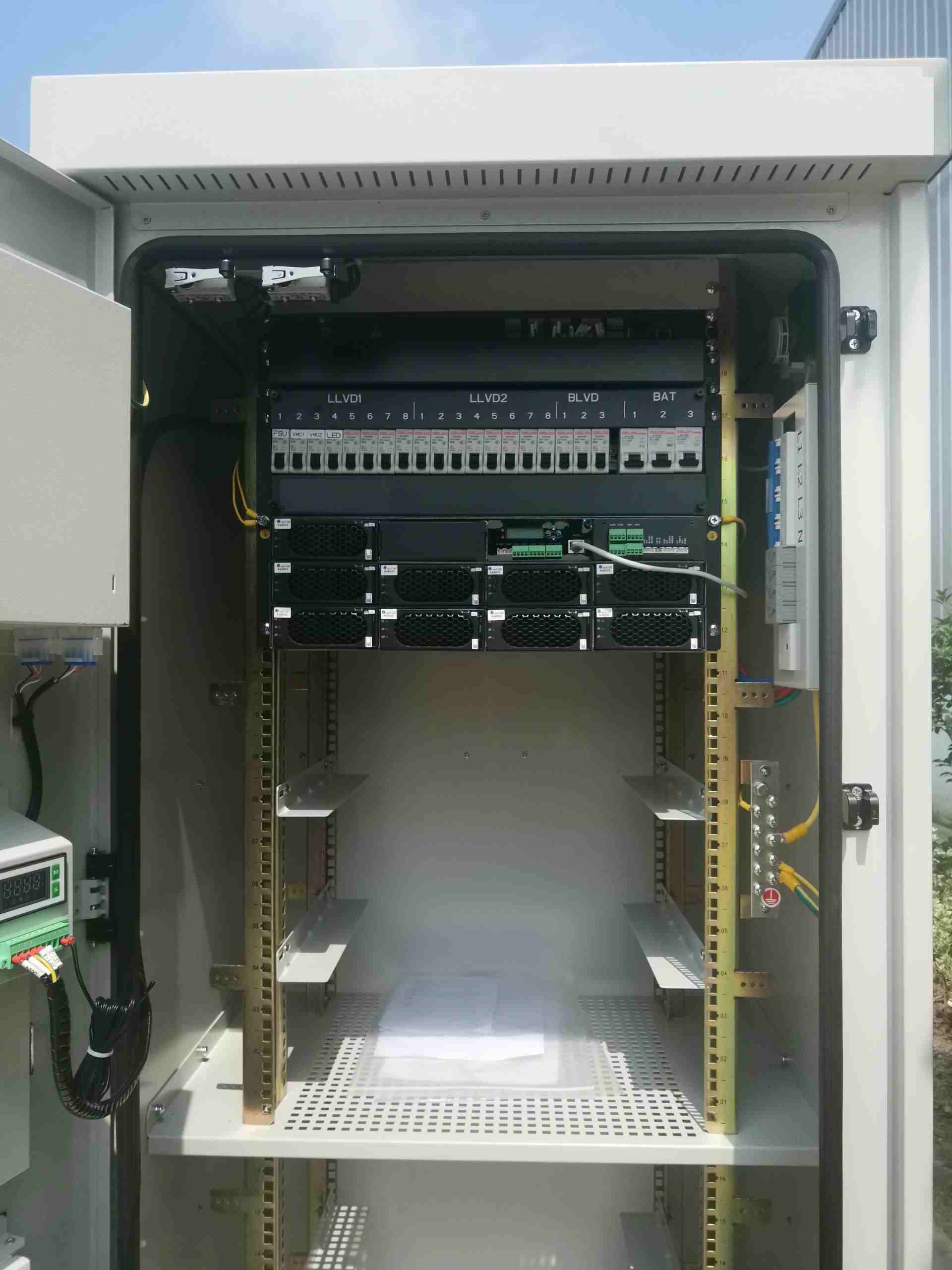

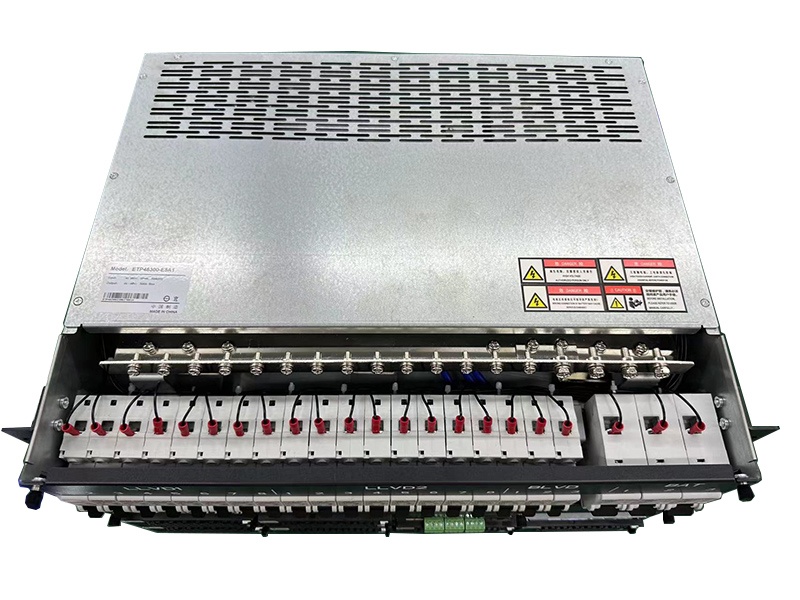

Vista detallada de la disposición de la instalación de 6U, destacando la estructura interna modular y la gestión organizada del espacio.
