Caja de sellado mecánico para empalme de fibra óptica en línea FTTX/PON GJS-6814-C

Hogar Productos 1. Soluciones de conexión FO

Caja de sellado mecánico para empalme de fibra óptica en línea FTTX/PON GJS-6814-C

6-Port Mechanical Seal Fiber Optic Joint Box for FTTX Networks

High-Density 1152 Core Ribbon Horizontal Fiber Splice Enclosure

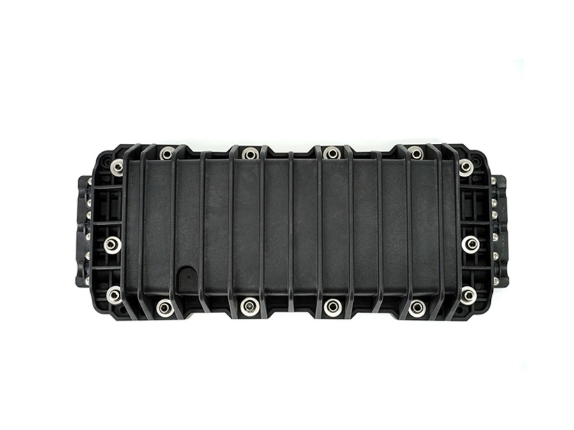

Stacked PC+ABS Splice Trays Inside GJS-6814-C Fiber Distribution Closure

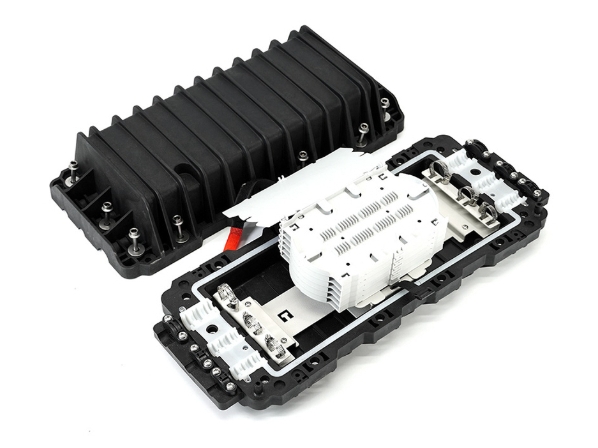

Aerial Mounted GJS-6814-C Inline Fiber Splice Case

Caja de sellado mecánico para empalme de fibra óptica en línea FTTX/PON GJS-6814-C

Name: Caja de sellado mecánico para empalme de fibra óptica en línea FTTX/PON GJS-6814-C
Availability: InStock

El GJS-6814-C es un robusto empalme de fibra óptica en línea con clasificación IP68, diseñado para redes de alta densidad. Admite hasta 1152 núcleos de cinta y cuenta con un sello mecánico seguro de 6 puertos. Fabricado con materiales poliméricos duraderos, ofrece una solución de distribución altamente versátil y confiable para aplicaciones FTTX/PON aéreas, subterráneas y de montaje en pared.

Inquiry now

Características principales

■ Diseñado para distribuciones de red de alta densidad, admite una capacidad masiva de hasta 1152 núcleos de cinta o 288 núcleos de haz en un máximo de 6 bandejas.
■ Fabricada con plásticos modificados con polímeros de alta resistencia, cuenta con un cuerpo de cierre de PC+GF y bandejas de empalme internas de PC+ABS para una resistencia ambiental superior.
■ Incorpora una estructura de sellado mecánico de alta eficiencia que utiliza una configuración de 6 puertos (3 entradas, 3 salidas) y que no requiere herramientas especiales para su instalación.
■ Incorpora un diseño inteligente con bisagras y tornillos robustos, lo que garantiza una apertura sencilla y un acceso fiable para el mantenimiento rutinario de la red.
■ Mantiene estrictamente la integridad de la señal con un control total del radio de curvatura, garantizando que el radio de curvatura de la fibra se mantenga > 30 mm.
■ Ofrece un grado de protección IP68 certificado y utiliza plásticos resistentes al envejecimiento junto con subconjuntos metálicos resistentes a la corrosión para una vida útil superior a los 20 años.

Aplicaciones

■ Sirve como nodo de distribución crítico para la terminación de cables ópticos ramificados descendentes dentro de redes de comunicación óptica PON avanzadas.
■ Proporciona un acceso robusto a los extremos A/B para cables ópticos de alta resistencia desplegados en extensas infraestructuras FTTX.
■ Perfectamente adaptado para el tendido y la fijación segura de cables de acceso multifibra de alta capacidad, así como para el empalme de líneas monofibra de baja capacidad.
■ Su gran versatilidad de despliegue permite realizar instalaciones complejas, incluyendo montajes aéreos, en tuberías de pared, en pozos de registro y subterráneos.

Vistas del producto y estructura interna

GJS-6808-B product appearance with hinged buckle design

Bandejas de empalme internas con tapa abierta

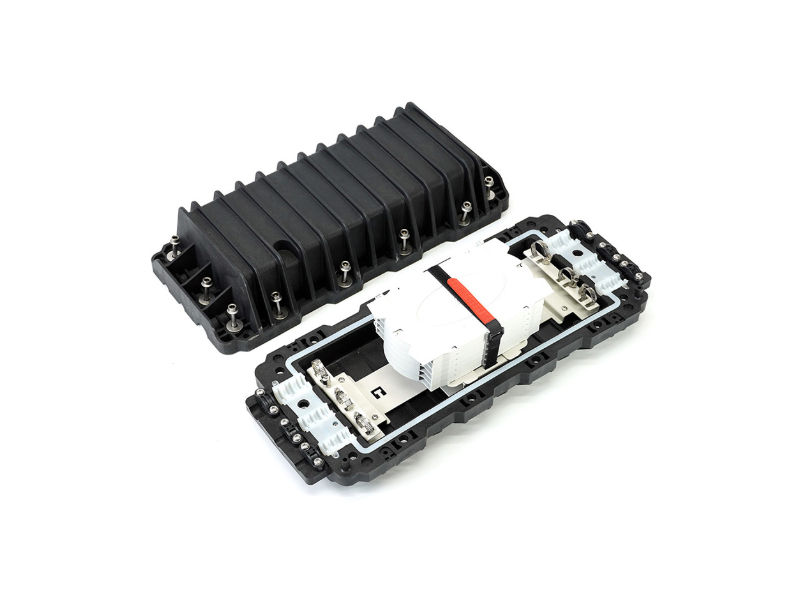

Internal PC+ABS splice tray showing fiber routing

Disposición de las bandejas de empalme seguras

Structure drawing of GJS-6808 with dimensions

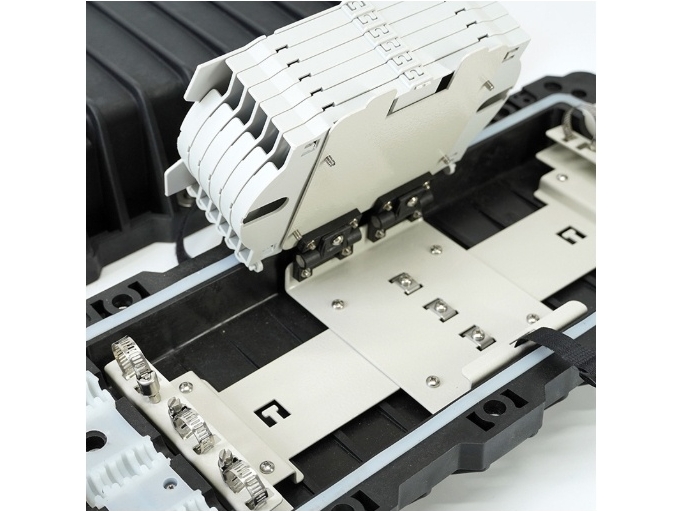

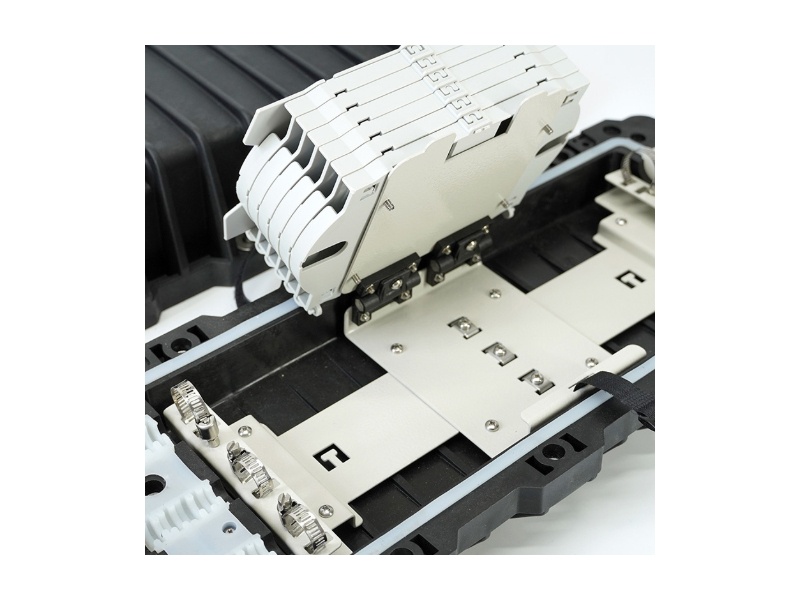

Vista del mecanismo de la bandeja abatible

GJS-6814-C IP68 Inline Mechanical Fiber Optic Splice Closure

Dimensiones y capacidad

Número de modelo	GJS-6814-C
Estilo	En línea/Horizontal
Dimensiones	540(L)×217(W)×155(H) mm
Peso (kg)	4.0 - 4.5
Material	Plásticos modificados con polímeros
Tipo de sellado	Sello mecánico
Grado de protección	IP68
puertos de cable	3 entradas y 3 salidas
Diámetro del cable	Φ 10-18 mm
Capacidad de empalme de fibra	96/144/288 (paquete)/ 576/1152 (cinta)
Capacidad de la bandeja	24/48 (paquete) / 6/12 (cinta)
Número de bandejas	6 máximo
Solicitud	Montaje aéreo/pared/tubería/enterrado directo/pozo de registro

Rendimiento físico

Control total del radio de curvatura	radio de curvatura > 30 mm
Inflamabilidad	GB5169.7 Experimento A
Condiciones ambientales - Temperatura de funcionamiento	-40℃~+65 ℃
Condiciones ambientales - Humedad relativa	≤ 85% (+30℃)
Condiciones ambientales - Presión atmosférica	70~106 kP
Condiciones ambientales - Temperatura de almacenamiento	-25℃~+60 ℃
Intensidad de voltaje	Bajo corriente continua de 15 kV, sin fenómenos de ruptura o descarga disruptiva.
Resistencia de aislamiento	≥2×10⁴MΩ
Fuerza de tracción	≥800N
Estanqueidad	Infle el tapón hasta alcanzar una presión interna de 100 kPa y, a continuación, sumérjalo en el agua durante 15 minutos, sin que se produzcan burbujas ni caídas de presión.
Fuerza de impacto	Puede soportar 16 N·m después de 3 impactos; no presenta grietas.

Aplicaciones de instalación

Montaje aéreo

Diseñado específicamente para su instalación segura en entornos de líneas de telecomunicaciones aéreas, gestionando nodos de bajada de alta capacidad.

Montaje en pared/tubería

Ofrece una compatibilidad excepcional para el montaje en superficie de pared o la integración directa en tuberías de infraestructura exigentes.

entierro directo/pozo de registro

Fabricado con materiales resistentes, con protección IP68 y una resistencia al impacto de 16 N·m para soportar la humedad y la presión extremas de las alcantarillas y los entierros directos subterráneos.

Información para realizar pedidos

Tipo	Tamaño	Tamaño de la caja interior	Tamaño de la caja exterior
GJS-6814-C	540×217×155 mm	570×235×180 mm (1 unidad)	580×460×530 mm (6 unidades)

Accesorios

Accesorios estándar

Artículo	Descripción	Cantidad
1	Grifo aislante	1 rollo
2	Tubo protector de empalme	1 bolsa
3	brida de nailon	1 bolsa
4	tapón del estrangulador	2 piezas
5	Manual de instalación	1 juego
6	tubo de EVA	1 rollo

Accesorio opcional

Artículo	Descripción	Cantidad
1	Válvula de aire	1 juego
2	Accesorios de montaje de antenas	1 juego
3	Accesorios de montaje en pared	1 juego
4	Cable de tierra	1 juego

Preguntas frecuentes

Q ¿Qué tal se comporta este cierre de alta resistencia en entornos húmedos o subterráneos?

A: Excelente. La carcasa mantiene un grado de protección IP68 y ha sido rigurosamente verificada para garantizar su estanqueidad. Soporta con seguridad una inflación interna de hasta 100 kPa mientras permanece completamente sumergida en agua durante más de 15 minutos, sin que se registren burbujas ni caídas de presión.

Q ¿Cuál es la composición estructural que le confiere una vida útil de 20 años?

A: Utiliza plásticos modificados con polímeros de alta durabilidad, con un cuerpo principal de cierre de PC+GF combinado con bandejas de empalme internas de PC+ABS. Esto se refuerza aún más con plásticos resistentes al envejecimiento y subconjuntos metálicos resistentes a la corrosión, lo que garantiza una vida útil que supera fácilmente los 20 años.

Q ¿Cuál es la capacidad máxima de fibra y la configuración de puertos para el GJS-6814-C?

A: Este modelo en línea específico cuenta con 6 puertos de cable (3 entradas y 3 salidas) que admiten cables de Φ 10-18 mm de diámetro. Diseñado para una escalabilidad masiva, aloja hasta 6 bandejas con una capacidad máxima de 288 fibras (haz) o hasta 1152 fibras (cinta).
