GJS-SPM009 Cierre de empalmes de fibra tipo cúpula, tipo mecánico

Hogar Productos 1. Soluciones de conexión FO

GJS-SPM009 Cierre de empalmes de fibra tipo cúpula, tipo mecánico

GJS-SPM009 Cierre de empalmes de fibra tipo cúpula, tipo mecánico

Name: GJS-SPM009 Cierre de empalmes de fibra tipo cúpula, tipo mecánico
Availability: InStock

Diseñado para un rendimiento óptimo en redes PON, este conector de empalme es la solución ideal para la terminación y distribución de cables de fibra óptica descendentes. Perfectamente adaptado a implementaciones FTTX, permite un acceso sin interrupciones a los terminales A/B, admite el empalme de fibra única con un número reducido de fibras y garantiza una fijación y salida robustas para acometidas multifibra.

Inquiry now

Características principales

■ Empalme de distribución con capacidad para alojar diferentes tipos y diámetros de cables (6-9 mm para microcables y 13-18 mm para cables de conducto).
■ ASe deben incluir todos los accesorios necesarios para los mástiles aéreos.Espacio para tubos sin cortar, entre los lados debe contener espacio para tubos sin cortar
■El tubo termorretráctil debe incluirse con la junta CANTIDAD 288 Capacidad de enrutamiento de núcleos de fibra dentro de la unión de un casete a otro.
■Modos de instalación: montaje aéreo, montaje empotrado, montaje en pared, montaje en poste, montaje en pozo de registro;Plástico resistente al envejecimiento y subconjuntos de metalurgia resistentes a la corrosión.
■La carcasa está fabricada con plástico de ingeniería modificado de alta resistencia, que ofrece gran resistencia y resistencia a la corrosión, una vida útil más prolongada y un excelente rendimiento de sellado.
■Tiene un total de 9 puertos para cables: 8 puertos redondos y 1 puerto ovalado para cables de Φ7-26 mm. Dos orificios grandes y un puerto ovalado permiten el uso de cables sin cortar en tramos intermedios.
■La estructura superpuesta de casetes de empalme y el dispositivo de puesta a tierra aislante independiente en la cúpula hacen que la configuración del número de núcleos de la fibra óptica, la expansión y la puesta a tierra del cable óptico sean flexibles, convenientes y seguras.
■Vida útil no inferior a 20 años
■Grado de protección IP: IP68

Aplicaciones

■ Redes PON: Aplicable a la terminación de cables ópticos descendentes ramificados en redes de comunicación óptica PON.
■ Acceso FTTX: Se utiliza en redes FTTX para el acceso A/B de los cables de fibra óptica.
■ Empalme de fibra: Adecuado para el empalme de fibra única de baja capacidad.
■ Gestión de cables: Ideal para el tendido y la fijación de cables de acceso multifibra.
■ Instalación versátil: Admite varios modos de instalación, incluyendo montaje en techo, montaje enterrado (enterrado directamente), montaje en pared, montaje en poste y montaje en pozo de registro.

Vistas del producto y estructura interna

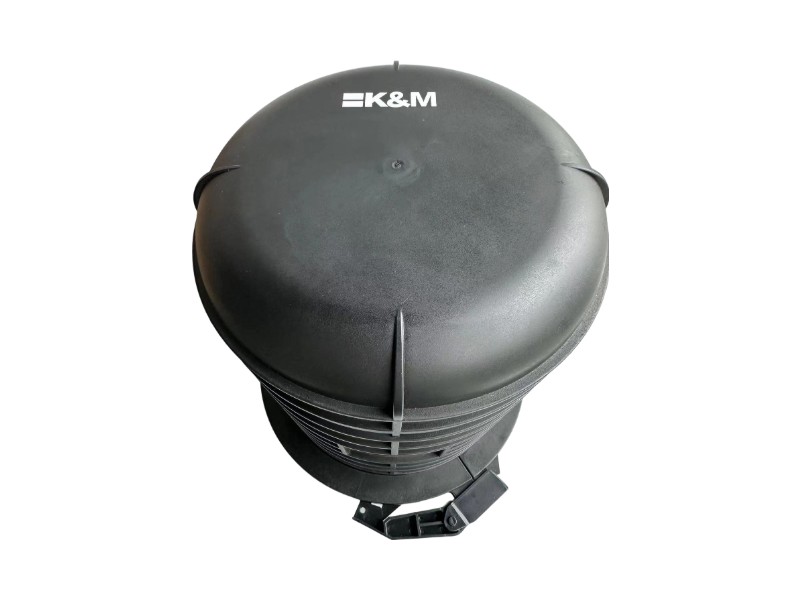

Exterior Top View of Dome Fiber Splice Closure

Vista superior exterior

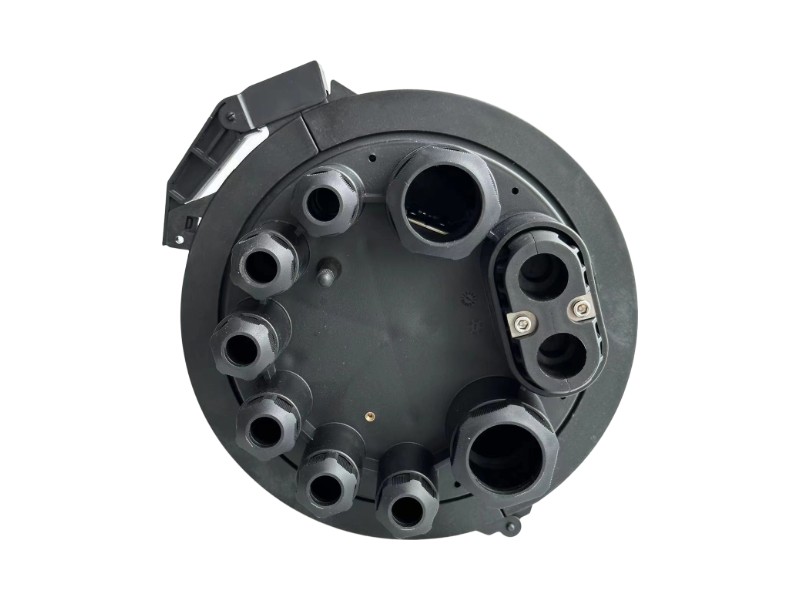

Vista inferior exterior

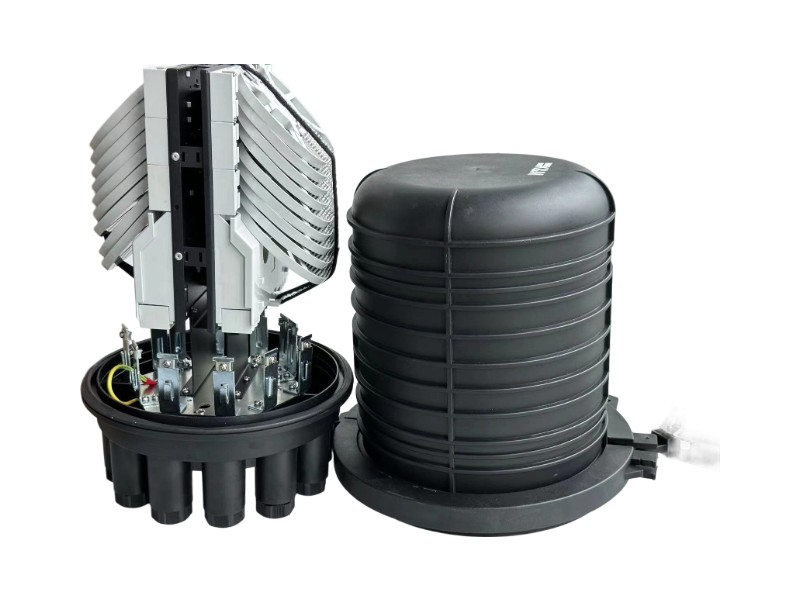

Disassembled View showing Internal Splice Trays

Vista de la estructura interna

Rendimiento físico

Control total del radio de curvatura	radio de curvatura > 30 mm
Inflamabilidad	GB5169.7 Experimento A
Condiciones ambientales - Temperatura de funcionamiento	-40℃~+65 ℃
Condiciones ambientales - Humedad relativa	≤ 85% (+30℃)
Condiciones ambientales - Presión atmosférica	70~106 kP
Condiciones ambientales - Temperatura de almacenamiento	-25℃~+60 ℃
Intensidad de voltaje	Bajo corriente continua de 15 kV, sin fenómenos de ruptura o descarga disruptiva.
Resistencia de aislamiento	≥2×10⁴MΩ
Fuerza de tracción	≥800N
Estanqueidad	Infle el tapón hasta alcanzar una presión interna de 100 kPa y, a continuación, sumérjalo en el agua durante 15 minutos, sin que se produzcan burbujas ni caídas de presión.
Fuerza de impacto	Puede soportar 20 N·m después de 3 impactos; no hay grietas en la carrocería.

Estructura interna del cierre de empalme de fibra óptica en línea

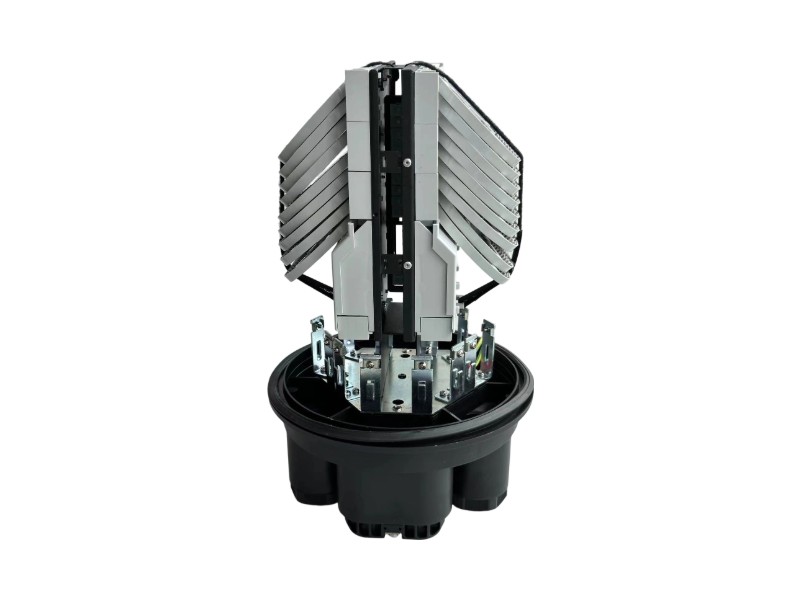

Vista interna 1

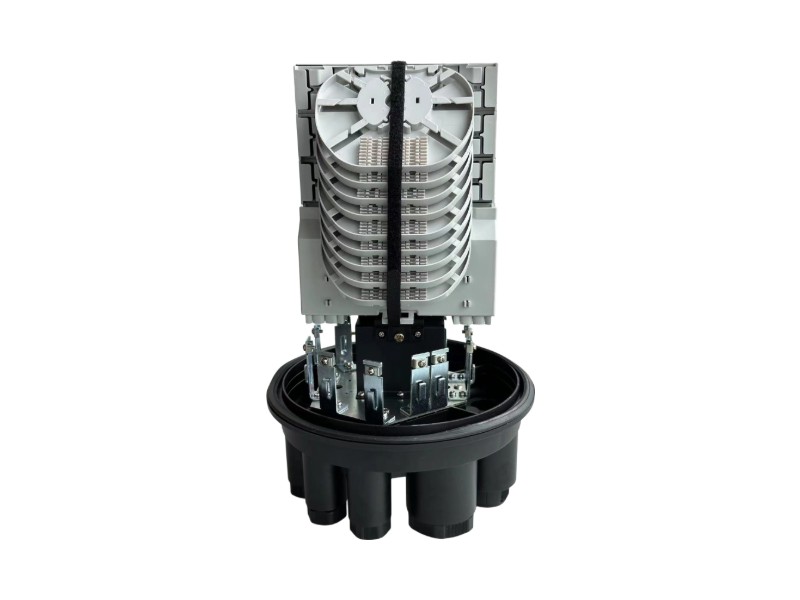

Vista interna 2

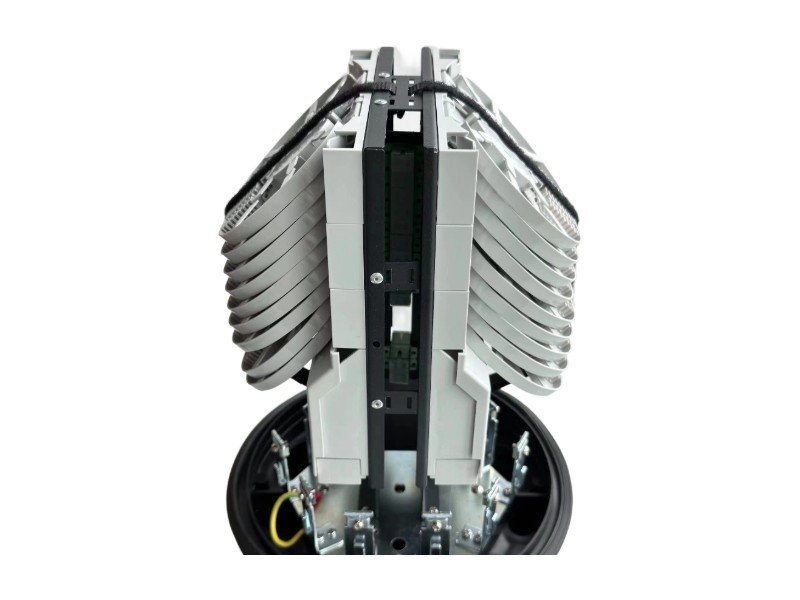

Vista interna 3

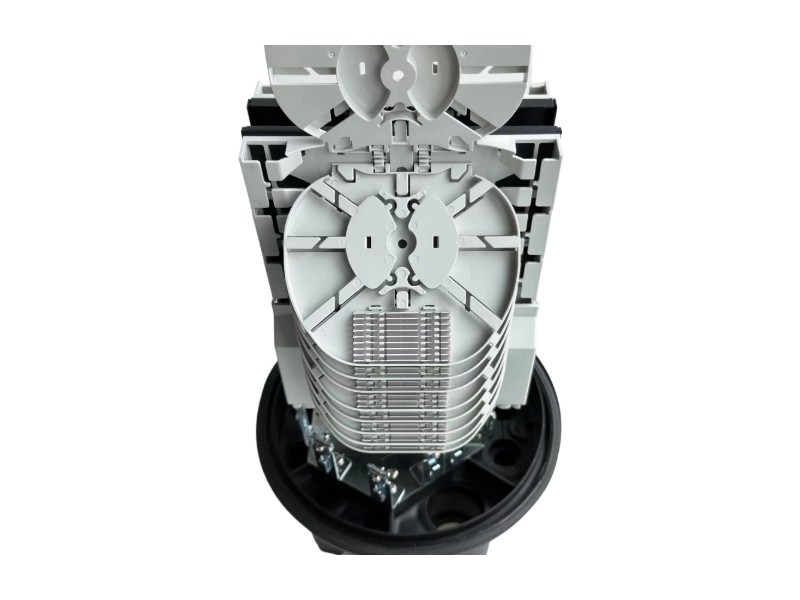

Vista interna 4

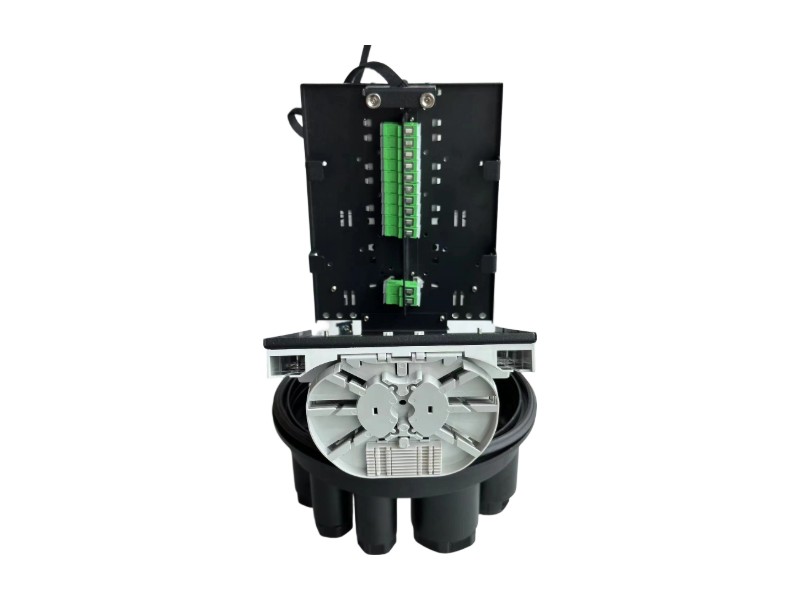

Vista interna 5

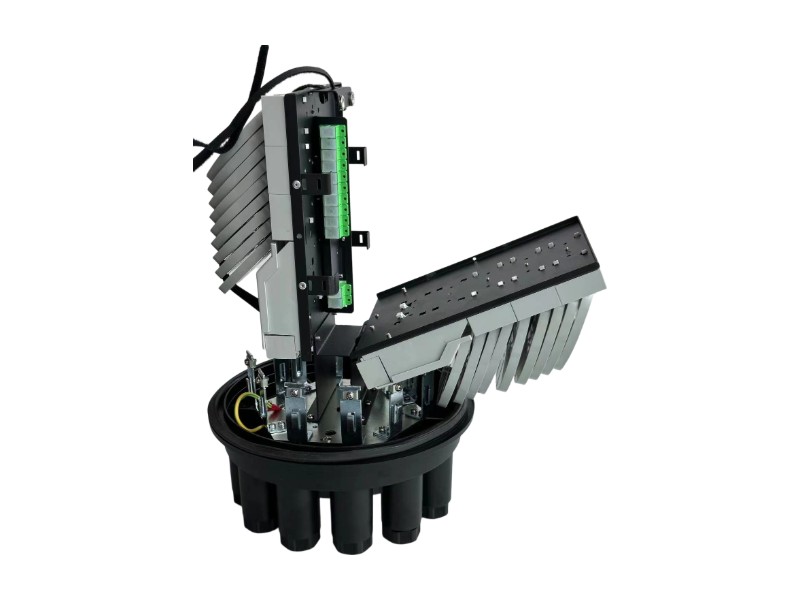

Vista interna 6

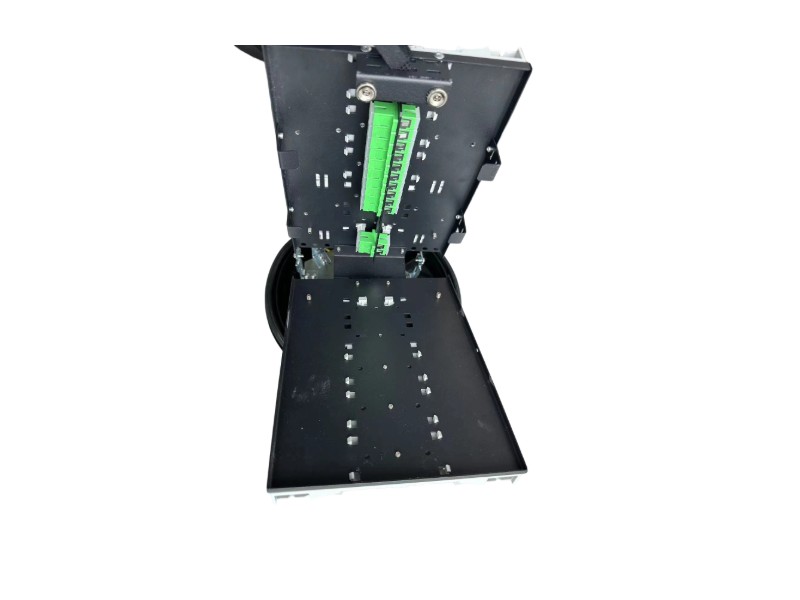

Vista detallada 7

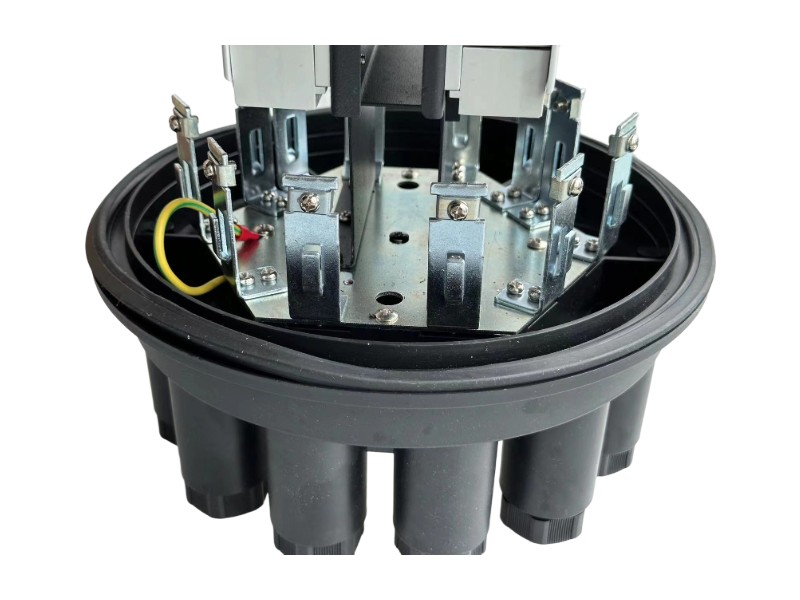

Vista detallada8

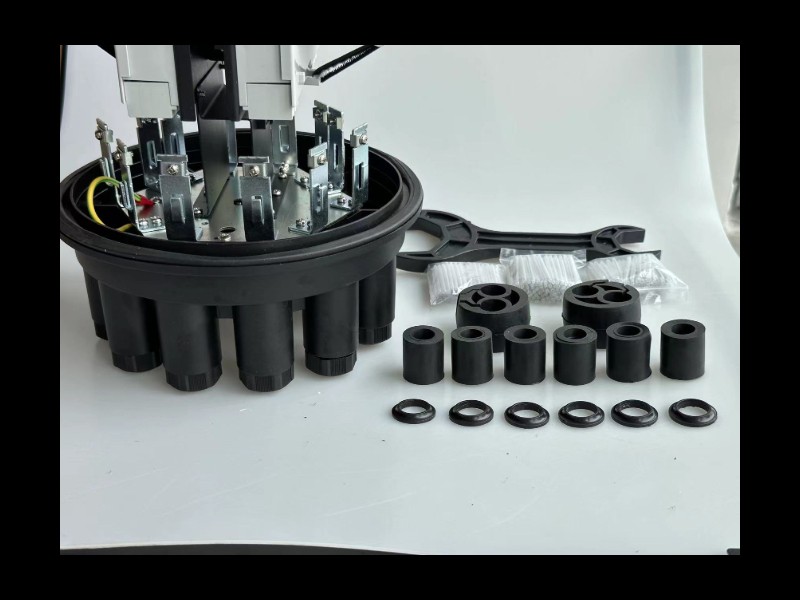

Vista de detalles 9

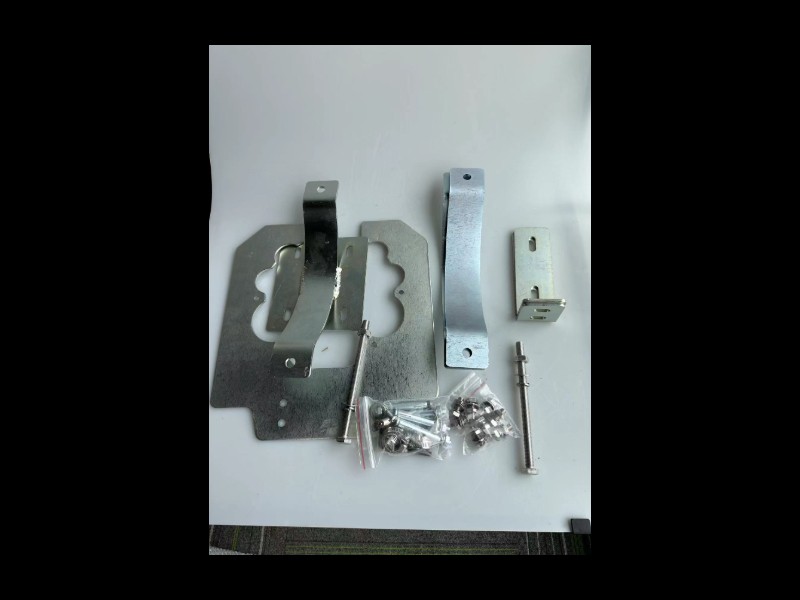

Vista detallada10

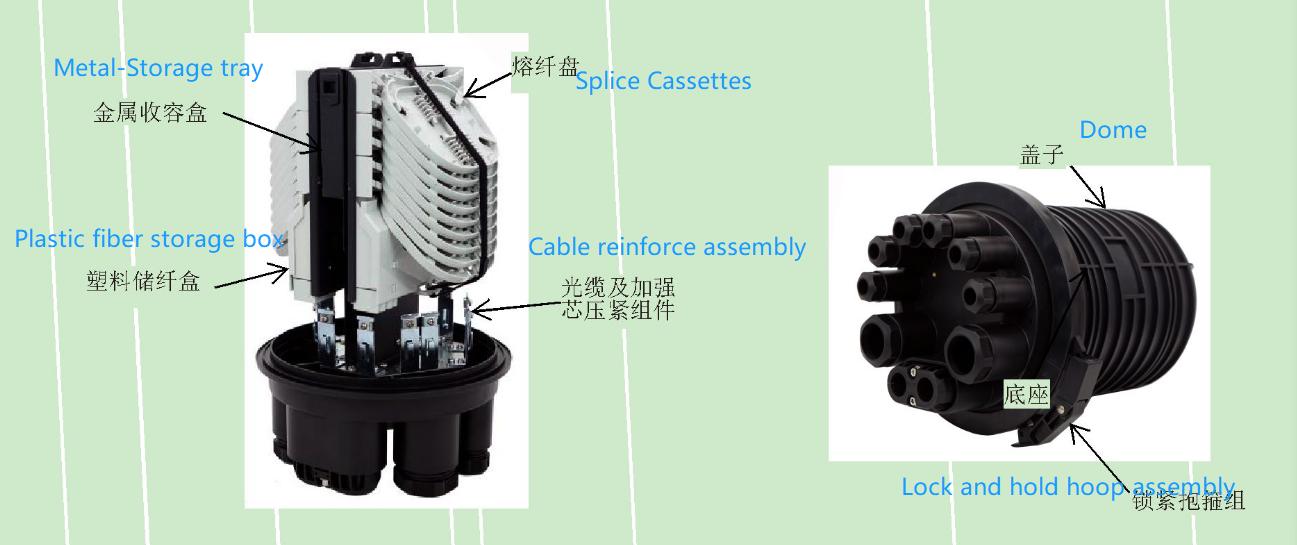

Diagrama estructural del cierre de empalme de fibra de la cúpula

Información para realizar pedidos

Modelo de producto	GJS-SPM009-8	GJS-SPM009-24
Dimensiones (mm)	Φ325×395	Φ325×395
Diámetro del cable (mm)	Φ7-Φ26	Φ7-Φ26
Capacidad del casete de empalme (núcleo)	8	24
Número de casetes (unidades)	36	18
Capacidad de empalme (núcleo)	288	432

Lista de embalaje

Nombre del artículo	Cantidad	Nombre del artículo	Cantidad
Cierre de la cúpula	1 juego	Guía de instalación	1 unidad
Llave hexagonal	1 juego	Accesorios de montaje en pared	1 unidad
Tubo protector de empalme, 12 unidades/bolsa	Según capacidad	Accesorios para montaje en poste	1 unidad (opcional)
Pinza de garganta Φ13-Φ19	10 unidades	Tornillo hexagonal exterior M8×20 (con arandela plana, arandela elástica y tuerca)	8 juegos
Pinza de garganta Φ19-Φ29	2 piezas	Tornillo hexagonal exterior M10×150 (para pasar por alambre)	2 piezas (opcional)
Prensa para tabletas Φ15	4 piezas	Tuerca hexagonal M10 + arandela elástica + arandela plana	2 piezas (opcional)
Bloque de prensado con forma de 8	4 piezas	Tornillos autorroscantes M5×16 + Almohadilla de resorte plana	4 juegos
Caucho de sellado Φ27	6 piezas	Tornillo de expansión metálico	4 juegos
caucho de sellado Φ51-Φ17	2 piezas	-	-
Llave de plástico	1 unidad	-	-

Contenido del paquete y accesorios

Preguntas frecuentes

Q ¿Cuál es la capacidad máxima de fibra del cierre de cúpula GJS-SPM009?

A:La caja de empalme GJS-SPM009 está diseñada para redes de alta densidad y admite una capacidad máxima de empalme de hasta 432 núcleos. Según los requisitos de su red, se puede configurar con 36 casetes (para 288 núcleos) o 18 casetes (para 432 núcleos), lo que proporciona una excelente escalabilidad para la expansión de su fibra óptica.

Q ¿Esta caja de empalme de fibra admite cables sin cortar en el punto medio del tramo?

A:Sí, cuenta con 9 puertos para cables en total, incluyendo 8 puertos redondos y 1 puerto ovalado. El puerto ovalado está diseñado específicamente para alojar cables sin cortar en tramos intermedios con diámetros que van desde Φ7 mm hasta 26 mm, lo que hace que el enrutamiento continuo del cable sea muy flexible y conveniente sin necesidad de empalmar el cable principal.

Q ¿Qué entornos son adecuados para instalar este cierre de cúpula?

A:Gracias a su robusta protección IP68 y su carcasa de plástico de ingeniería de alta resistencia, ofrece un rendimiento fiable en condiciones exteriores adversas. Admite diversos modos de instalación, incluyendo montaje aéreo, montaje en pared, montaje en poste, montaje enterrado (enterrado directo) y montaje en pozo de registro.
