Cierre de empalme de fibra óptica en línea GJS-6808-B (hasta 144/432 núcleos)

Hogar Productos 1. Soluciones de conexión FO 1.4 Cierre de empalme de fibra óptica 1.4-2 Cierre en línea

Cierre de empalme de fibra óptica en línea GJS-6808-B (hasta 144/432 núcleos)

Inline Fiber Optic Splice Closure GJS-6808-B Exterior

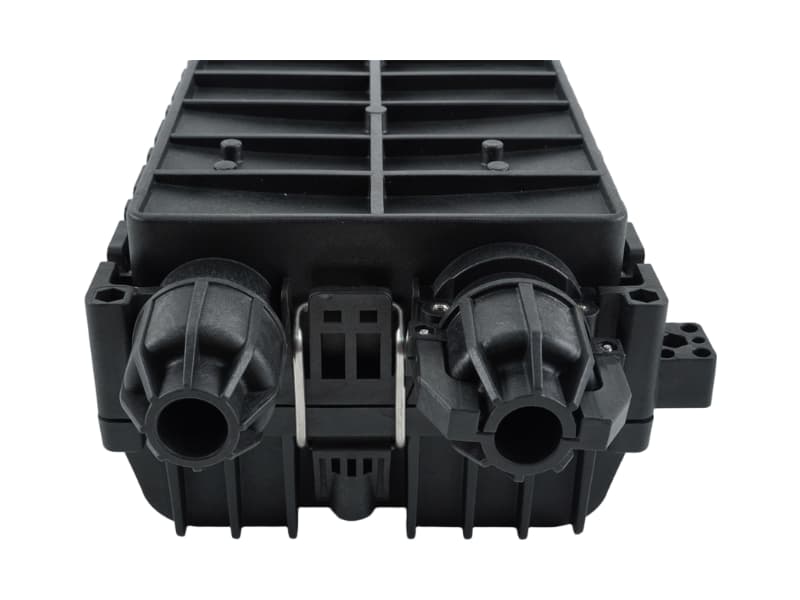

IP68 Waterproof Horizontal Inline Fiber Optic Splice Closure

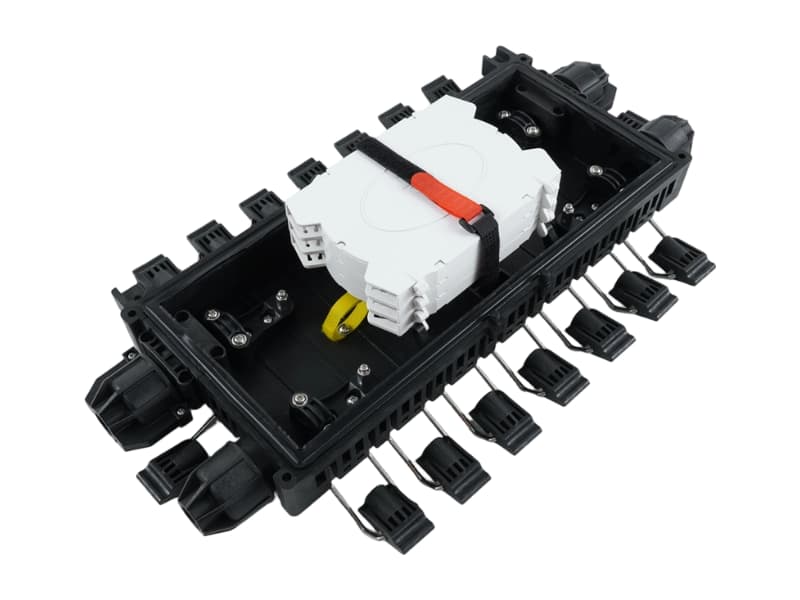

144 Core Inline Fiber Optic Splice Closure with Mechanical Seal

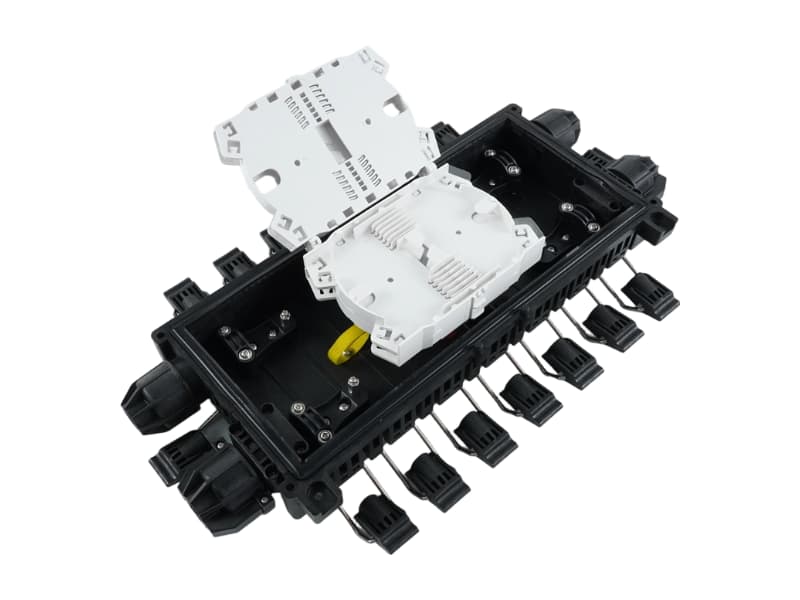

Internal PC+ABS Splice Trays of Inline Fiber Optic Splice Closure

Cierre de empalme de fibra óptica en línea GJS-6808-B (hasta 144/432 núcleos)

Name: Cierre de empalme de fibra óptica en línea GJS-6808-B (hasta 144/432 núcleos)
Availability: InStock

El cierre de empalme de fibra es aplicable a la terminación de cables ópticos ramificados en redes de comunicación óptica PON. En redes FTTX, el cierre de empalme de fibra se utiliza para el acceso A/B de cables ópticos, el empalme de fibras monomodo de baja capacidad, la derivación y la fijación de cables de acceso multifibra.

Inquiry now

Características principales

■ Grado de protección IP: IP68
■ Material: Fabricado con un cuerpo de cierre de PC+GF y una bandeja de empalme interna de PC+ABS.
■ Estructura de sellado: Tipo de sellado mecánico sin necesidad de herramientas especiales.
■ Diseño: Tipo bisagra con diseño de hebilla que facilita la apertura y el reingreso.
■ Componentes: Los tornillos de apriete y las juntas están fabricados en acero inoxidable 304 para mejorar la resistencia a la corrosión. Válvula de presión y dispositivo de puesta a tierra opcionales.
■ Ofrece un control total del radio de curvatura, lo que garantiza un radio de curvatura > 30 mm.
■ Durabilidad prolongada con una vida útil no inferior a 20 años.

Aplicaciones

■ Aplicable a la terminación de cables ópticos ramificados descendentes en redes de comunicación óptica PON.
■ Se utiliza en redes FTTX para el acceso A/B de cables de fibra óptica.
■ Adecuado para el empalme de fibra única de baja capacidad.
■ Ideal para el tendido y la fijación de cables de acceso multifibra.
■ Admite diversos modos de instalación, incluyendo montaje aéreo, en tuberías de pared, en pozos de registro y subterráneo.

Vistas del producto y estructura interna

GJS-6808-B product appearance with hinged buckle design

Vista de las bandejas de empalme abatibles

Internal PC+ABS splice tray showing fiber routing

Diseño interno de arriba hacia abajo

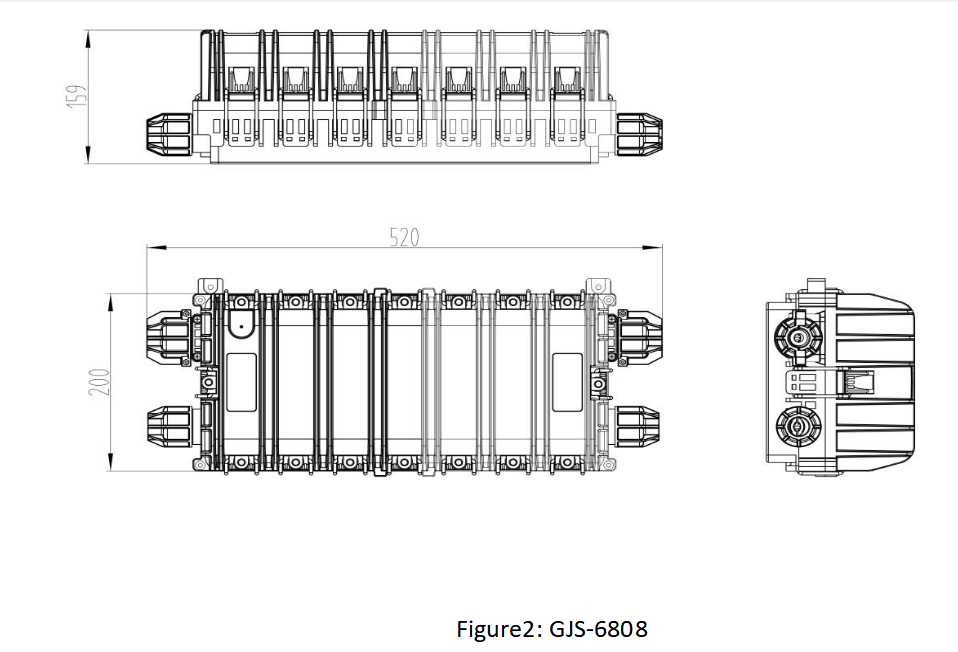

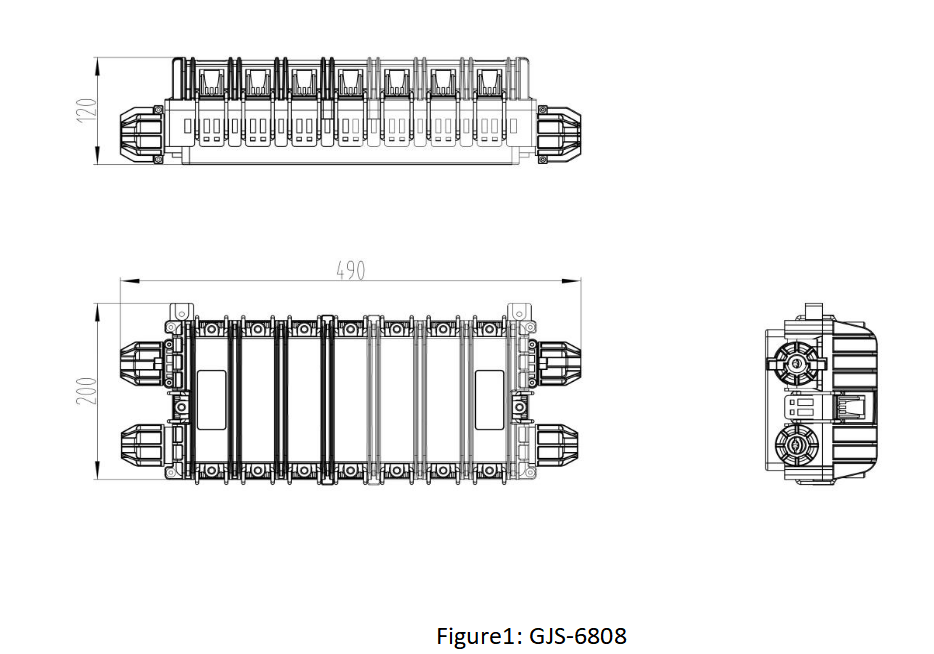

Structure drawing of GJS-6808 with dimensions

Vista de las bandejas de empalme apiladas

2.1 Dimensiones y capacidad

Número de modelo	GJS-6808-B
Estilo	En línea/Horizontal
Dimensiones	520(L)×200(W)×159(H) mm
Peso (kg)	4.0 - 4.5
Material	PP+GF
Tipo de sellado	Sello mecánico
Grado de protección	IP68
puertos de cable	4
Diámetro del cable	Φ 10-18 mm
Capacidad de empalme de fibra	144 (paquete) / 432 (cinta)
Capacidad de la bandeja	24 (paquete) / 6/12 (cinta)
Número de bandejas	6 máximo
Solicitud	Montaje aéreo/pared/tubería/enterrado directo/pozo de registro

Rendimiento físico

Control total del radio de curvatura	radio de curvatura > 30 mm
Inflamabilidad	GB5169.7 Experimento A
Condiciones ambientales - Temperatura de funcionamiento	-40℃~+65 ℃
Condiciones ambientales - Humedad relativa	≤ 85% (+30℃)
Condiciones ambientales - Presión atmosférica	70~106 kP
Condiciones ambientales - Temperatura de almacenamiento	-25℃~+60 ℃
Intensidad de voltaje	Bajo corriente continua de 15 kV, sin fenómenos de ruptura o descarga disruptiva.
Resistencia de aislamiento	≥2×10⁴MΩ
Fuerza de tracción	≥800N
Estanqueidad	Infle el tapón hasta alcanzar una presión interna de 100 kPa y, a continuación, sumérjalo en el agua durante 15 minutos, sin que se produzcan burbujas ni caídas de presión.
Fuerza de impacto	Puede soportar 16 N·m después de 3 impactos; no presenta grietas.

Estructura interna del cierre de empalme de fibra óptica en línea

Vista interna 1

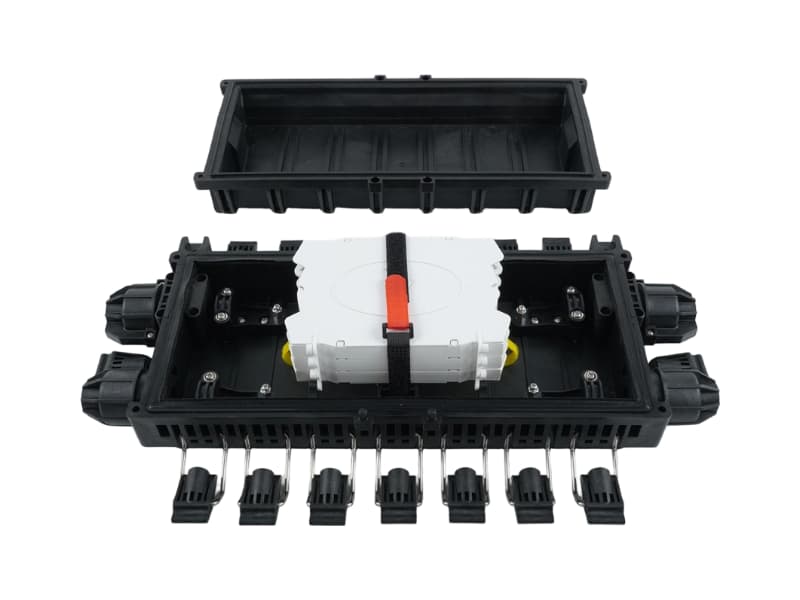

Vista interna 2

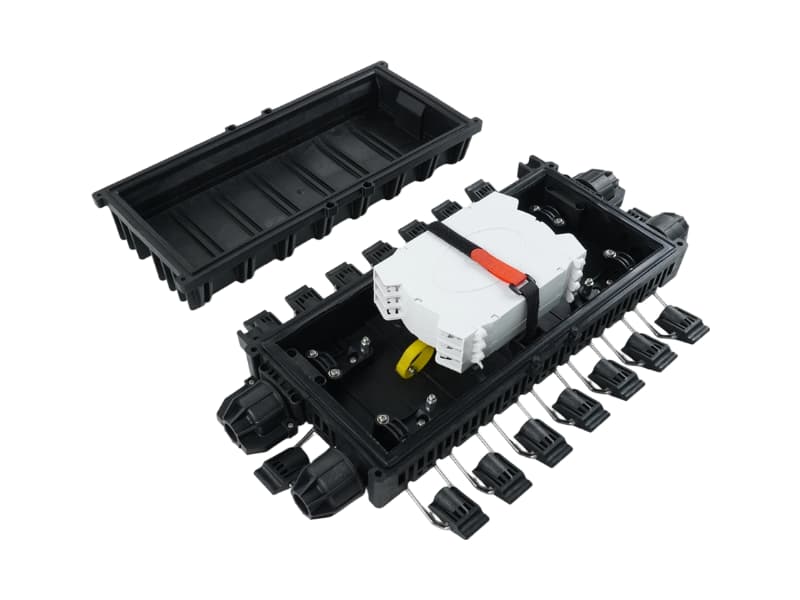

Vista interna 3

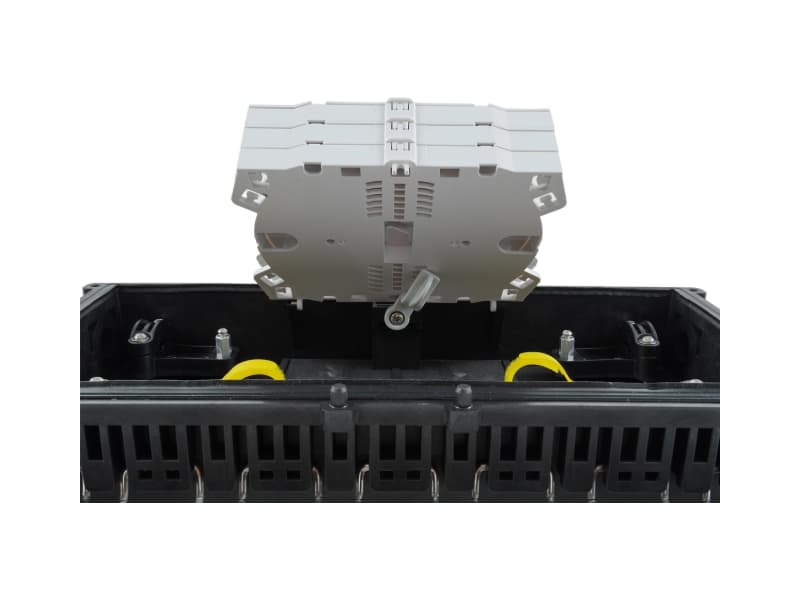

Vista interna 4

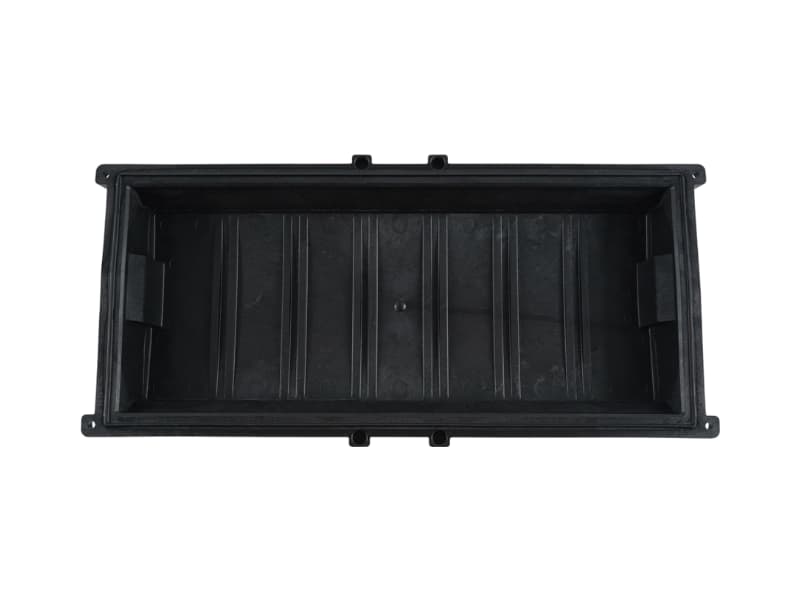

Vista interna 5

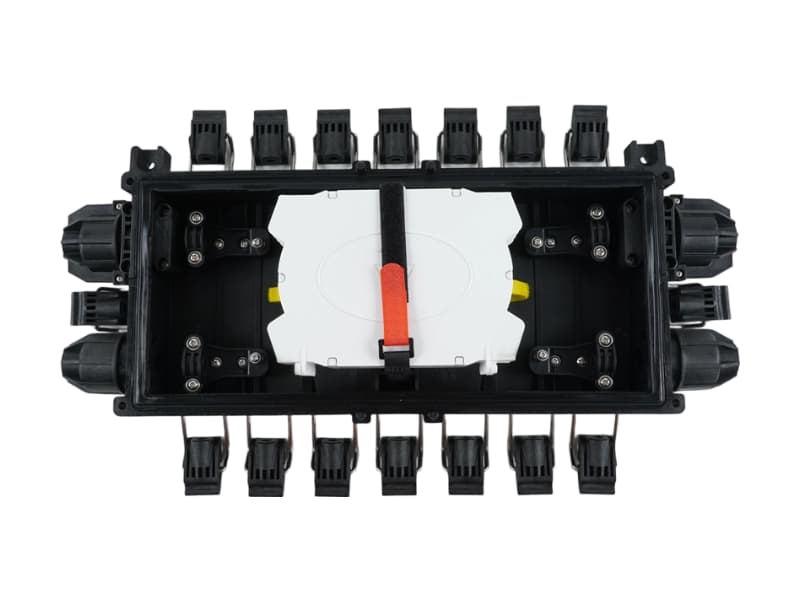

Vista interna 6

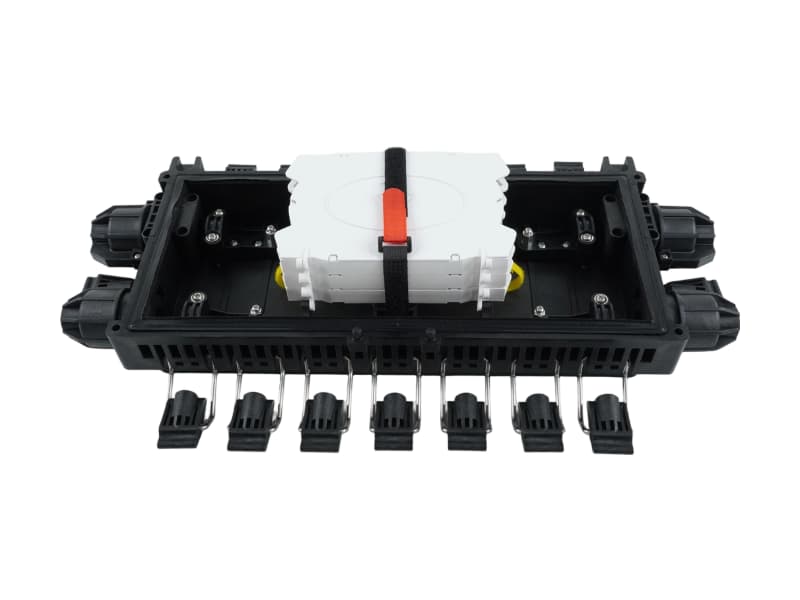

Vista interna 7

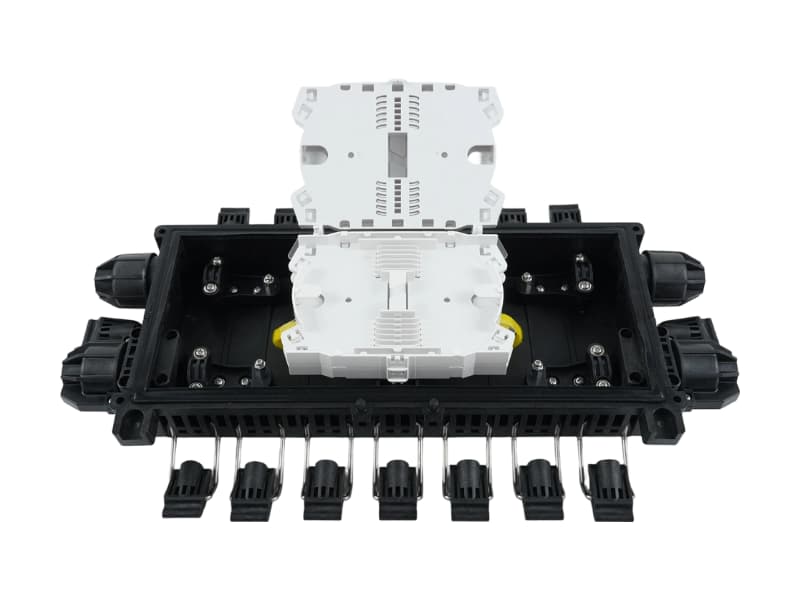

Vista interna 8

Vista interna 9

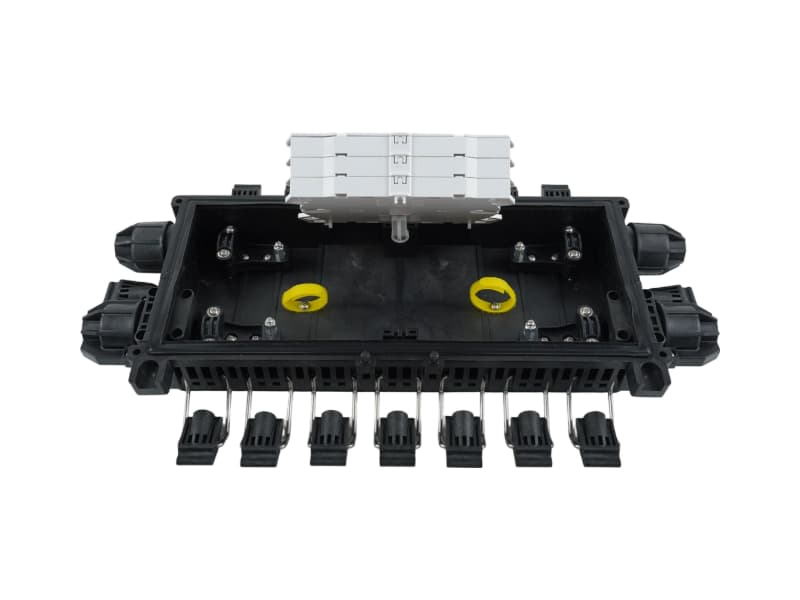

Vista interna 10

Aplicaciones de instalación

Montaje aéreo

Diseñado para ser instalado de forma segura en entornos de líneas de telecomunicaciones aéreas.

Montaje en pared/tubería

Perfectamente compatible para montaje en superficie de pared o integración directa en tuberías de infraestructura.

entierro directo/pozo de registro

Fabricado con materiales resistentes y con protección IP68 para soportar condiciones extremas en pozos de registro y enterramiento directo bajo tierra.

Información para realizar pedidos

Tipo	Tamaño	Tamaño de la caja interior	Tamaño de la caja exterior
GJS-6808-B	520×200×159 mm	540×220×180 mm (1 unidad)	560×460×570 mm (6 unidades)

Accesorios

Accesorios estándar

Artículo	Descripción	Cantidad
1	Grifo aislante	1 rollo
2	Tubo protector de empalme	1 bolsa
3	brida de nailon	1 bolsa
4	tapón del estrangulador	2 piezas
5	Manual de instalación	1 juego
6	tubo de EVA	1 rollo

Accesorio opcional

Artículo	Descripción	Cantidad
1	Válvula de aire	1 juego
2	Accesorios de montaje de antenas	1 juego
3	Accesorios de montaje en pared	1 juego
4	Cable de tierra	1 juego

Contenido del paquete y accesorios

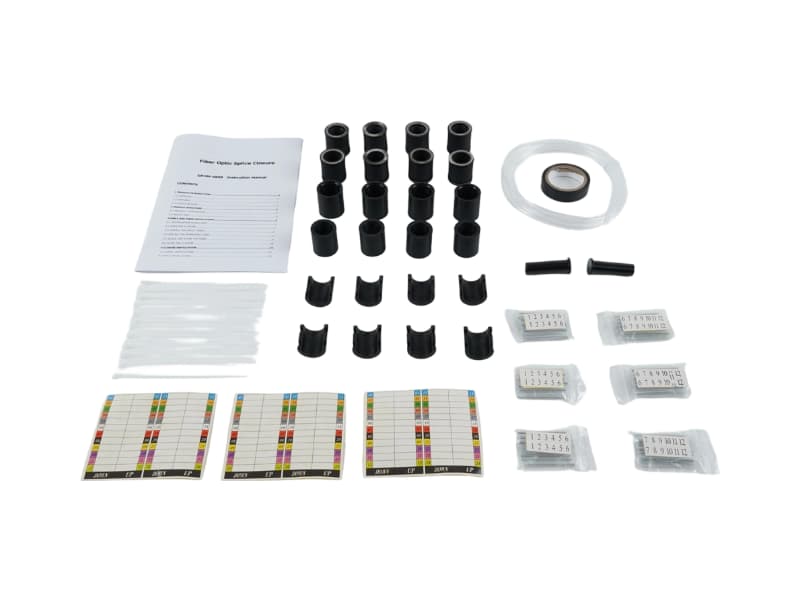

Fiber Access Terminal Package Contents including pole mount clamps, screws, and zip ties

Preguntas frecuentes

Q ¿Puede este cierre soportar entornos adversos como la exposición al agua?

A: Sí, cuenta con un grado de protección IP. IP68 y se comprobó su estanqueidad inflando el cierre a una presión interna de 100 kPa y sumergiéndolo en agua durante más de 15 minutos sin que se produjeran burbujas ni caídas de presión.

Q ¿Qué materiales se utilizan para garantizar la durabilidad del cierre?

A: El material incluye plástico resistente al envejecimiento y subconjuntos de metalurgia resistentes a la corrosión. Específicamente, tiene una Cuerpo de cierre de PC+GF y un interior Bandeja de empalme de PC+ABSAdemás, los tornillos de ajuste y las juntas están fabricados en acero inoxidable 304.

Q ¿Cuál es la capacidad máxima de empalme de fibra para este modelo?

A: La capacidad de empalme de fibra es 144 (paquete) o hasta 432 (cinta)Admite un máximo de 6 bandejas, con una capacidad de 24 (paquetes) o 6/12 (cintas) por bandeja.
